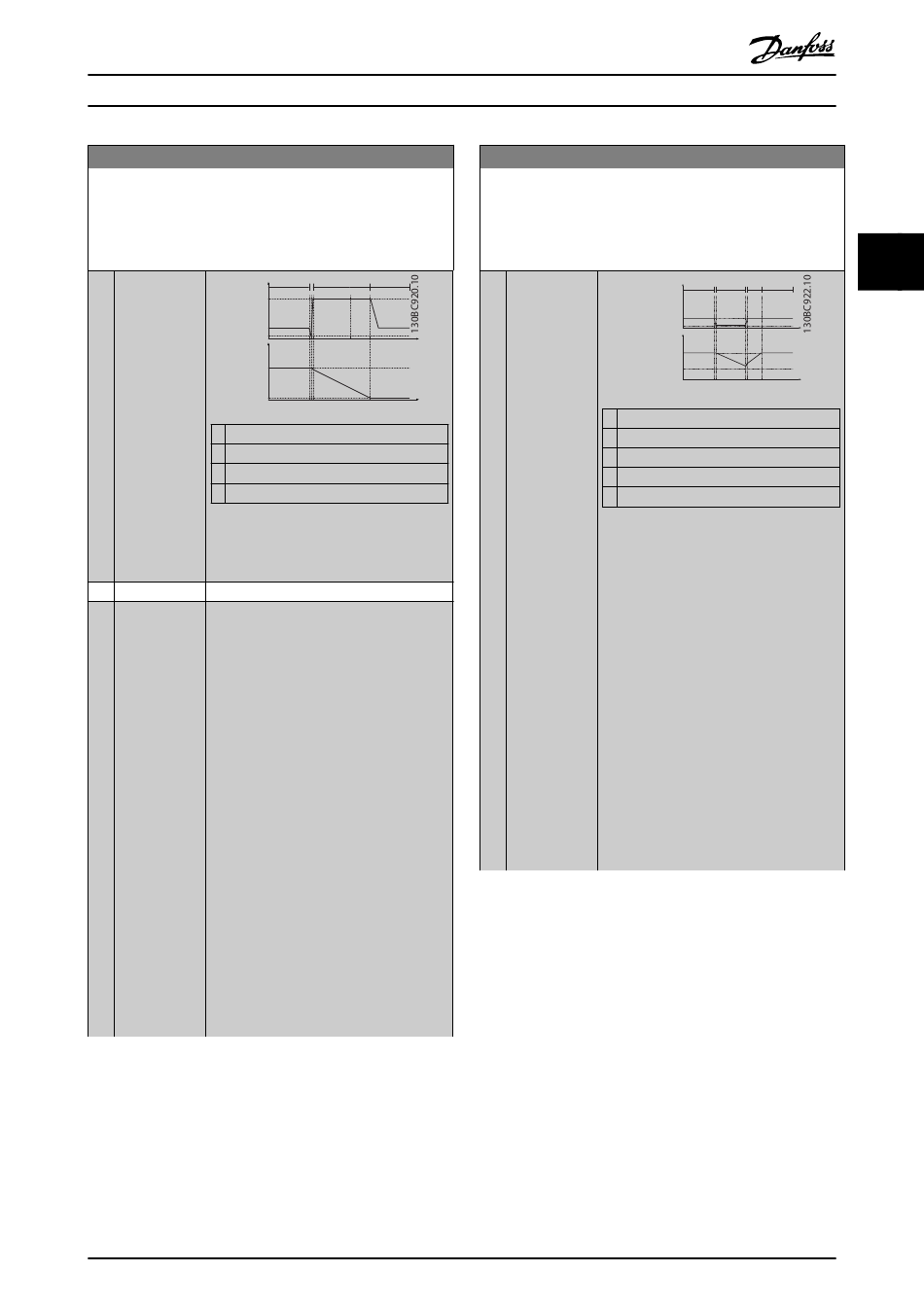

Parameterbeschreibungen
14-10 Netzausfall-Funktion
Die Optionen [1] Rampenstopp, [2] Rampenstopp/Alarm, [5] Kinet.
Speich./Alarm, [7] Kin. back-up, trip w recovery sind nicht aktiv,
wenn die Option [2] Torque in Parameter 1-00 Regelverfahren
ausgewählt ist.
Option: Funktion:
U [V]
DC
790 V
U DC
14-11*1.35
n [RPM]
Ref
A Normalbetrieb
B Netzausfall
C Kinetischer Speicher
D Abschaltung
Abbildung 3.58 Kinet. Speich./Alarm
[6] Alarm
[7] Kin. back-up, Beim kinetischen Speicher mit Wiederher-
trip w recovery stellung werden die Funktionen des
kinetischen Speichers mit denen des
kinetischen Speichers mit Abschaltung
kombiniert. Dieses Merkmal ermöglicht es,
zwischen kinetischem Speicher und
kinetischem Speicher mit Abschaltung auf
Grundlage der unter Parameter 14-15 Kin.
Back-up Trip Recovery Level konfigurierten
Wiederherstellungsgeschwindigkeit
auszuwählen. Bei einem fortgesetzten
Ausfall der Netzversorgung fährt der
Frequenzumrichter auf 0 UPM herunter und
schaltet ab. Wenn die Netzstromversorgung
während eines Betriebs im kinetischen
Speicher mit einer höheren Drehzahl als
unter Parameter 14-15 Kin. Back-up Trip
Recovery Level definiert zurückkehrt, wird
der Normalbetrieb wiederaufgenommen.
Dies entspricht der Einstellung [4]
Kinetischer Speicher. Das DC-Niveau bei [7]
Kinetischer Speicher beträgt
Parameter 14-11 Netzausfall-Spannungx 1,35.
MG33MN03
Programmierhandbuch
A B C D
t [S]
0
t [S]
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
14-10 Netzausfall-Funktion
Die Optionen [1] Rampenstopp, [2] Rampenstopp/Alarm, [5] Kinet.
Speich./Alarm, [7] Kin. back-up, trip w recovery sind nicht aktiv,
wenn die Option [2] Torque in Parameter 1-00 Regelverfahren
ausgewählt ist.
Option: Funktion:
U
DC
14-11*1.35
n [RPM]
14-15
A Normalbetrieb.
B Netzausfall.
C Kinetischer Speicher.
D Netzversorgung kehrt zurück
E Normalbetrieb: Rampen.
Abbildung 3.59 Kinetischer Speicher,
Abschaltung mit Wiederherstellung,
wobei die Netzversorgung oberhalb von
Parameter 14-15 Kin. Back-up Trip
Recovery Level zurückkehrt.
Wenn die Netzstromversorgung während
eines Betriebs im kinetischen Speicher mit
einer niedrigeren Drehzahl als unter
Parameter 14-15 Kin. Back-up Trip Recovery
Level definiert zurückkehrt, fährt der
Frequenzumrichter auf 0 UPM herunter und
schaltet anschließend ab. Wenn die Rampe
langsamer ist als die systemeigene Rampe-
Ab-Geschwindigkeit, erfolgt das Verzögern
auf motorische Weise und für U
normale Niveau (U
A B C D A E
[V]
U
DC
t [S]
Ref
t [S]
gilt das
DC
x 1,35).
DC, m
