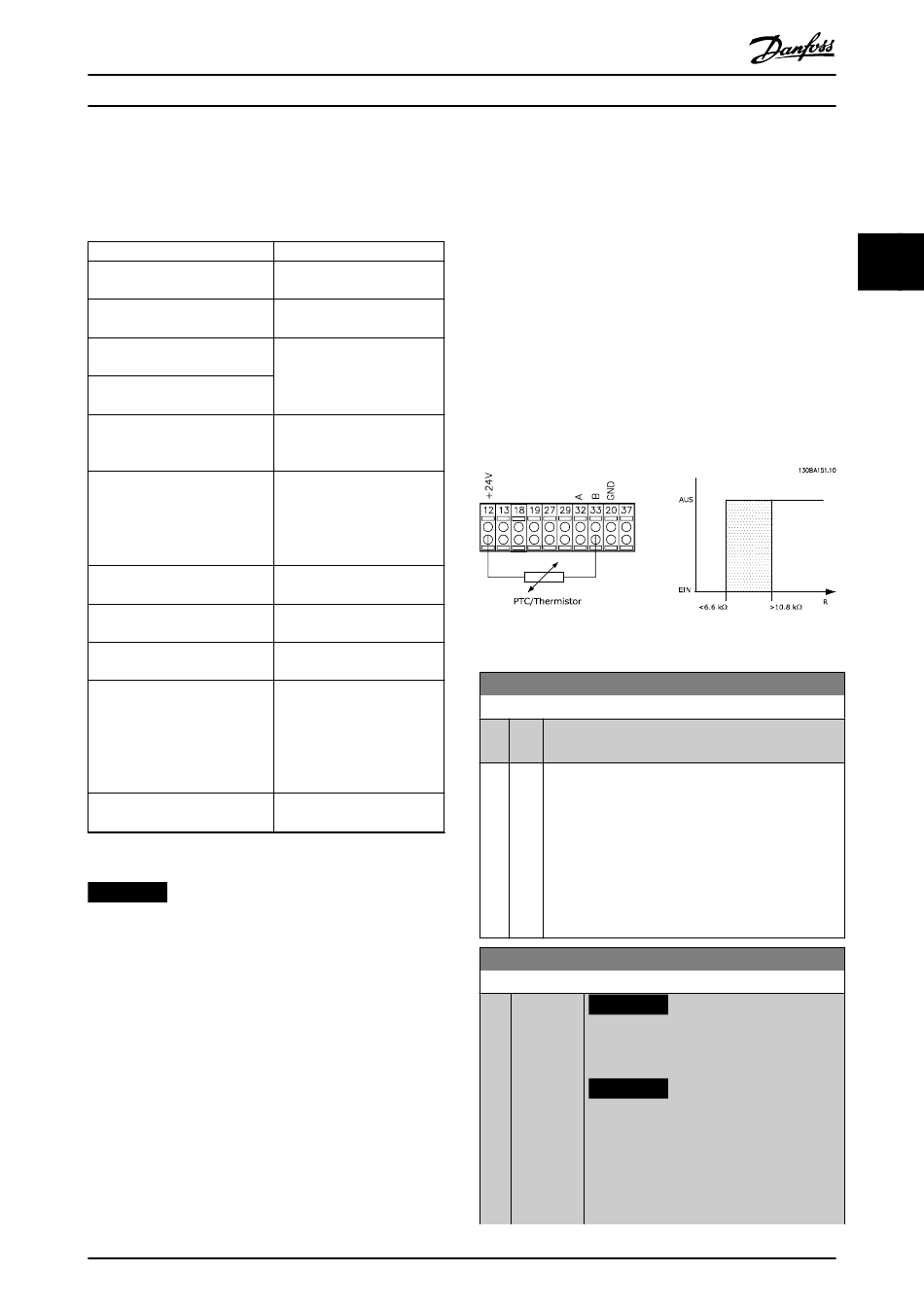

Parameterbeschreibungen
Beim Steuern eines Ex-e-Motors mit erhöhter Sicherheit
müssen Sie bestimmte Einschränkungen einhalten. Die zu
programmierenden Parameter sind in Tabelle 3.9
aufgeführt.
Funktion
Parameter 1-90 Thermischer
Motorschutz
Parameter 1-94 ATEX ETR I-Grenze
Gesw. red.
Parameter 1-98 ATEX ETR interpol.
f-Pkt.
Parameter 1-99 ATEX ETR interpol.
I-Pkt.
Parameter 1-23 Motornenn-
frequenz
Parameter 4-19 Max. Ausgangs-
frequenz
Parameter 4-18 Stromgrenze
Parameter 5-15 Klemme 33
Digitaleingang
Parameter 5-19 Klemme 37
Sicherer Stopp
Parameter 14-01 Taktfrequenz
Parameter 14-26 WR-Fehler
Abschaltverzögerung
Tabelle 3.9 Parameter
HINWEIS
Vergleichen Sie die vom Motorenhersteller angegebene
minimale Taktfrequenz mit der minimalen Taktfrequenz
des Frequenzumrichters, der Werkseinstellung in
Parameter 14-01 Taktfrequenz. Wenn der Frequenzum-
richter diese Anforderung nicht erfüllt, verwenden Sie
einen Sinusfilter.
Weitere Informationen zur thermischen Überwachung nach
ATEX ETR finden Sie in Anwendungshinweis für die
thermische Überwachungsfunktion des FC 300 nach ATEX ETR.
MG33MN03
Programmierhandbuch
Einstellung
[20] ATEX ETR
20%
Motor-Typenschild.
Geben Sie den gleichen Wert
wie für Parameter 4-19 Max.
Ausgangsfrequenz ein.
Motor-Typenschild, ggf.
reduziert bei langen
Motorkabeln, Sinusfilter oder
reduzierte Versorgungs-
spannung.
Durch 1-90 [20] zwangsweise
auf 150 %
[80] PTC-Karte 1
[4] PTC 1 Alarm
Überprüfen Sie, ob der
Standardwert die Anforderung
vom Motor-Typenschild erfüllt.
Ist dies nicht der Fall,
verwenden Sie einen
Sinusfilter.
0
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
3.2.17 Klixon-Schalter
Der thermische Klixon-Trennschalter verfügt über eine
®
KLIXON
-Metallschale. Bei einer vordefinierten Überlast
führt die durch den Stromfluss durch die Schale
verursachte Wärme zu einer Abschaltung.
Bei Verwendung eines Digitaleingangs und 24 V als
Stromversorgung:
Beispiel: Der Frequenzumrichter schaltet sich ab, wenn die
Motortemperatur zu hoch ist.
Parametereinstellung:
Stellen Sie Parameter 1-90 Thermischer Motorschutz
auf [2] Thermistor Abschalt. ein.
Stellen Sie Parameter 1-93 Thermistoranschluss auf
[6] Digitaleingang ein.
Abbildung 3.17 Thermistorverbindung
1-91 Fremdbelüftung
Option:
Funktion:
[0]
Nein Kein externer Lüfter erforderlich, d. h. die
Motorleistung wird bei niedriger Drehzahl reduziert.
*
[1]
Ja
Ein externer Motorlüfter (Fremdbelüftung) wird
verwendet, daher ist bei niedriger Drehzahl keine
Leistungsreduzierung notwendig. Der Lüfter folgt der
oberen Kurve in Abbildung 3.16 (f
der Motorstrom unter dem Motornennstrom liegt
(siehe Parameter 1-24 Motornennstrom). Überschreitet
der Motorstrom den Nennstrom, reduziert der
Frequenzumrichter die Betriebszeit so, als ob kein
Lüfter montiert ist.
1-93 Thermistoranschluss
Option:
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
HINWEIS
Stellen Sie den Digitaleingang in
Parameter 5-00 Schaltlogik auf [0] PNP -
Aktiv bei 24 V ein.
Wählen Sie den Eingang für den Anschluss des
Thermistors (PTC-Sensor) aus. Die Auswahl
3
= 1 x f
), wenn
out
M,N
59
3
