Parameterbeschreibungen

3.2.14 KTY-Sensorverbindung

HINWEIS
nur FC302.
3 3
KTY-Sensoren werden insbesondere in Permanentmagnet-
Servomotoren (PM-Motoren) zur dynamischen Anpassung
von Motorparametern als Statorwiderstand
(Parameter 1-30 Statorwiderstand (Rs)) für PM-Motoren und
auch als Rotorwiderstand (Parameter 1-31 Rotorwiderstand
(Rr)) für Asynchronmotoren verwendet, je nach Wicklungs-
temperatur. Die Berechnung lautet:
Rs = Rs x (1 + α
20° C
KTY-Sensoren können für den Motorschutz verwendet
werden (Parameter 1-97 KTY-Schwellwert).
FC302 kann mit drei KTY-Sensortypen arbeiten, die in
Parameter 1-95 KTY-Sensortyp definiert sind. Sie können die
tatsächliche Sensortemperatur über Parameter 16-19 KTY-
Sensortemperatur auslesen.
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-25

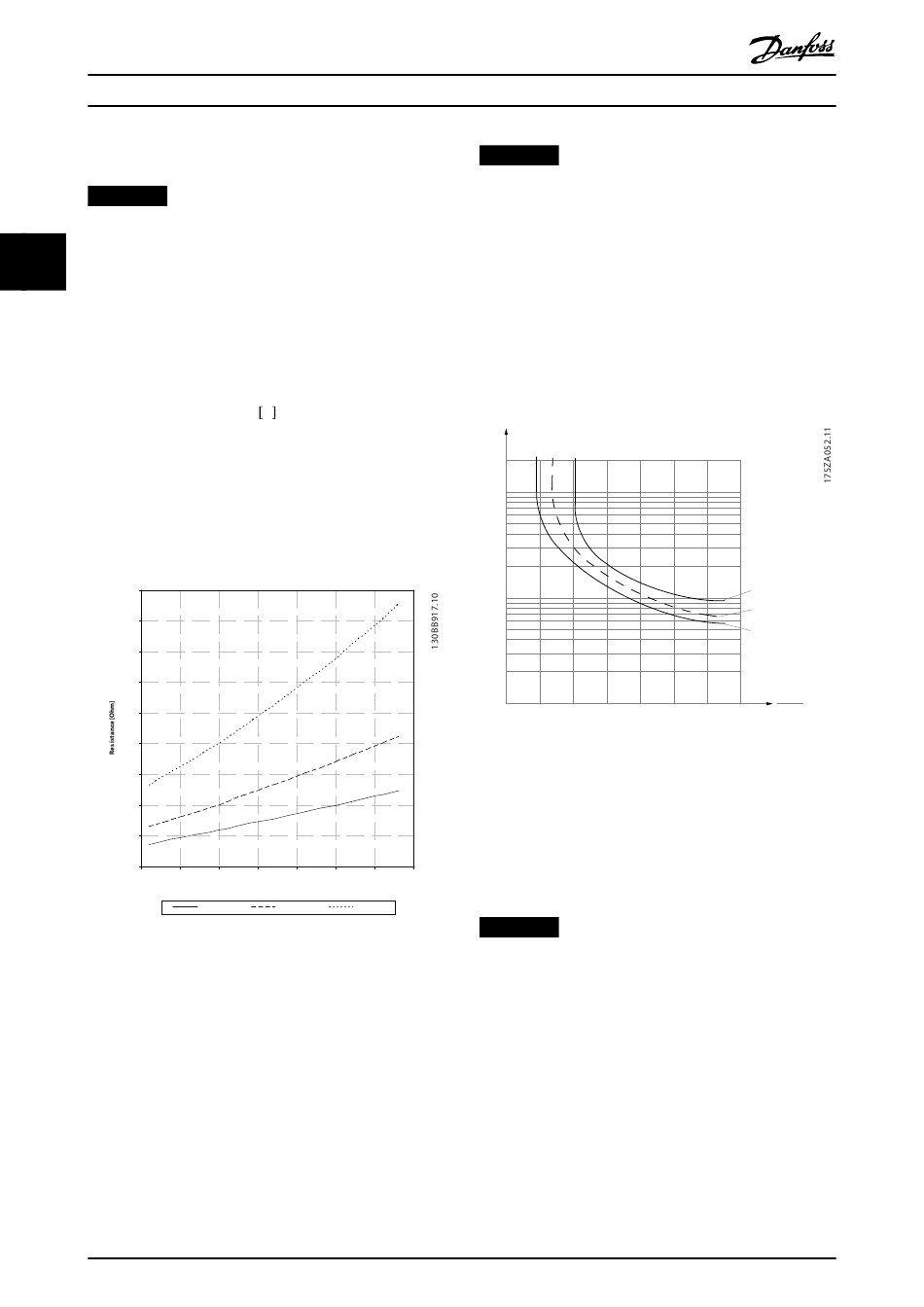

Abbildung 3.15 Auswahl KTY-Typ
KTY-Sensor 1: 1 kΩ bei 100 °C (212 °F) (z. B. Philips KTY
84-1)
KTY-Sensor 2: 1 kΩ bei 25 °C (77 °F) (z. B. Philips KTY 83-1)
KTY-Sensor 3: 2 kΩ bei 25 °C (77 °F) (z. B. Infineon KTY-10)
58
VLT
x ΔT) Ω wenn α = 0 . 00393
cu cu
0 25 50 75 100
Temperature [°C]
KTY type 1 KTY type 2
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
HINWEIS
Wenn die Temperatur des Motors durch einen Thermistor
oder KTY-Sensor verwendet wird, wird die PELV (Schutz-
kleinspannung - Protective extra low voltage) im Falle
von Kurzschlüssen zwischen Motorwicklungen und
Sensor nicht kompiliert. Zur Übereinstimmung mit der
PELV müssen Sie den Sensor zusätzlich isolieren.
3.2.15 ETR
Bei den Berechnungen wird die bei niedriger Drehzahl
herabgesetzte Kühlung eines im Motor integrierten Lüfters
berücksichtigt.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0
Abbildung 3.16 ETR-Profil
3.2.16 ATEX ETR
®
Die VLT
anerkannte Überwachung der Motortemperatur. Alternativ
können Sie auch eine externe PTC-Schutzvorrichtung mit
125 150
ATEX-Zulassung verwenden.
KTY type 3
HINWEIS
Verwenden Sie für diese Funktion ausschließlich Motoren
mit ATEX Ex-e-Zulassung. Siehe Motor-Typenschild,
Zulassungszertifikat, Datenblatt oder wenden Sie sich an
den Motorhersteller.
1,2 1,4 1,6 1,8 2,0
PTC Thermistor Card MCB 112 bietet ATEX-
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
IMN
