Parameterbeschreibungen
4-31 Drehgeber max. Fehlabweichung
Range:
300 RPM [1 - 600 RPM] Definiert den maximal zulässigen
*
3 3

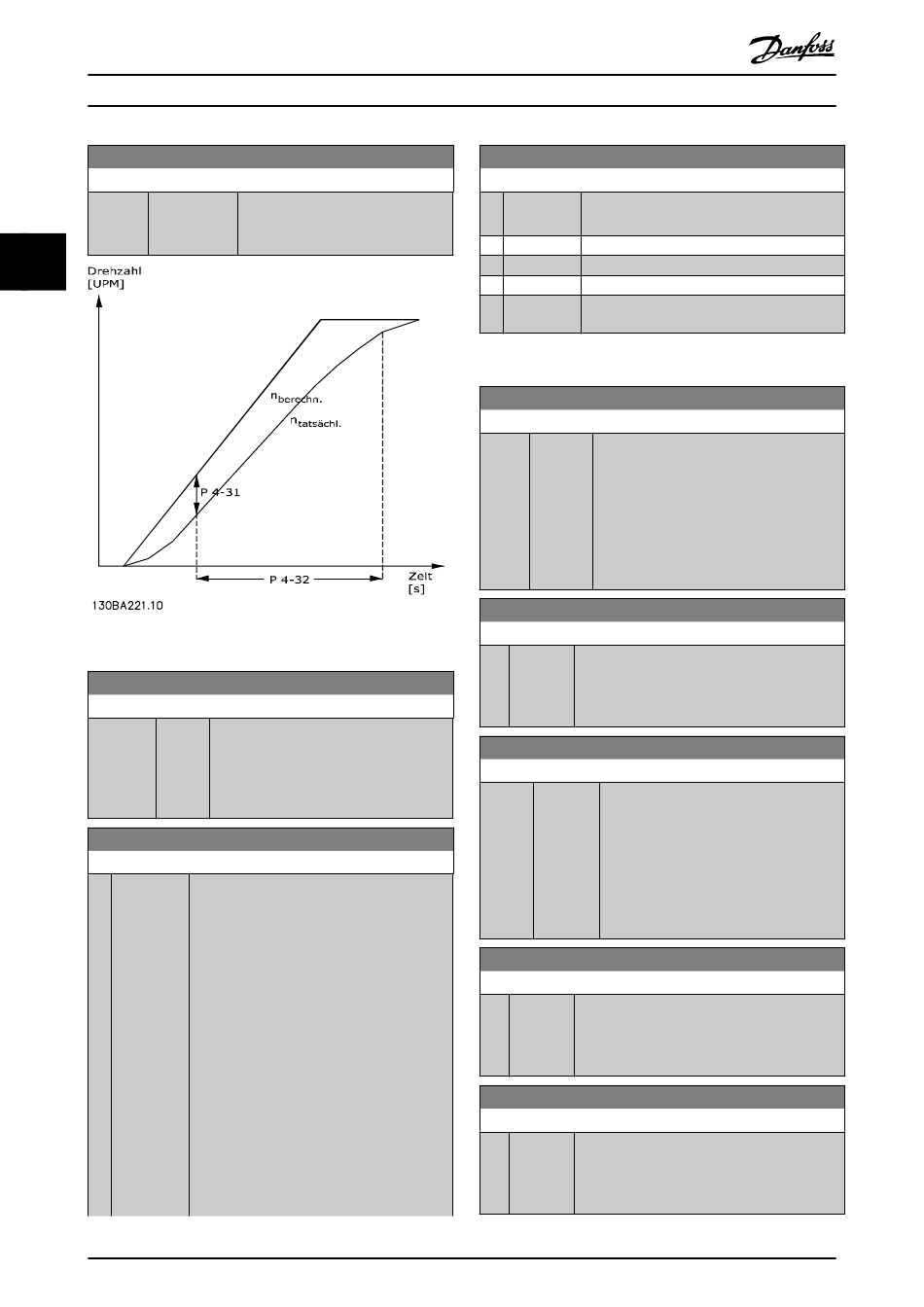

Abbildung 3.31 Drehgeber max. Fehlabweichung
4-32 Drehgeber Timeout-Zeit
Range:
Size [0 - 60
related s]
*
4-34 Drehgeberüberwachung Funktion
Option:
86
VLT
Funktion:
Drehzahlfehler (Ausgangsdrehzahl
gegenüber Istwert).
Funktion:
Definiert in Parameter 4-31 Drehgeber max.
Fehlabweichung, wie lange der Drehzahl-
fehler überschritten sein muss, bevor die
Funktion in Parameter 4-30 Drehgeberüber-
wachung Funktion ausgeführt wird.
Funktion:
Diese Funktion wird zur Überwachung
verwendet, ob die Anwendung dem
erwarteten Drehzahlprofil folgt. Bei einer
Regelung mit Rückführung wird der Drehzahl-
sollwert zum PID mit der Geberrückführung
(gefiltert) verglichen. Bei einer Regelung ohne
Rückführung wird der Drehzahlsollwert zum
PID schlupfkompensiert und mit der Frequenz
verglichen, die zum Motor gesendet wird
(Parameter 16-13 Frequenz).
Die Reaktion wird aktiviert, wenn die
gemessene Differenz höher ist als in
Parameter 4-35 Drehgeber-Fehler für die in
Parameter 4-36 Drehgeber-Fehler Timeout-Zeit
festgelegte Zeit angegeben.
Ein Drehgeber-Fehler bei Regelung mit
Rückführung ist kein Hinweis darauf, dass ein
Problem mit dem Istwertsignal besteht. Ein
