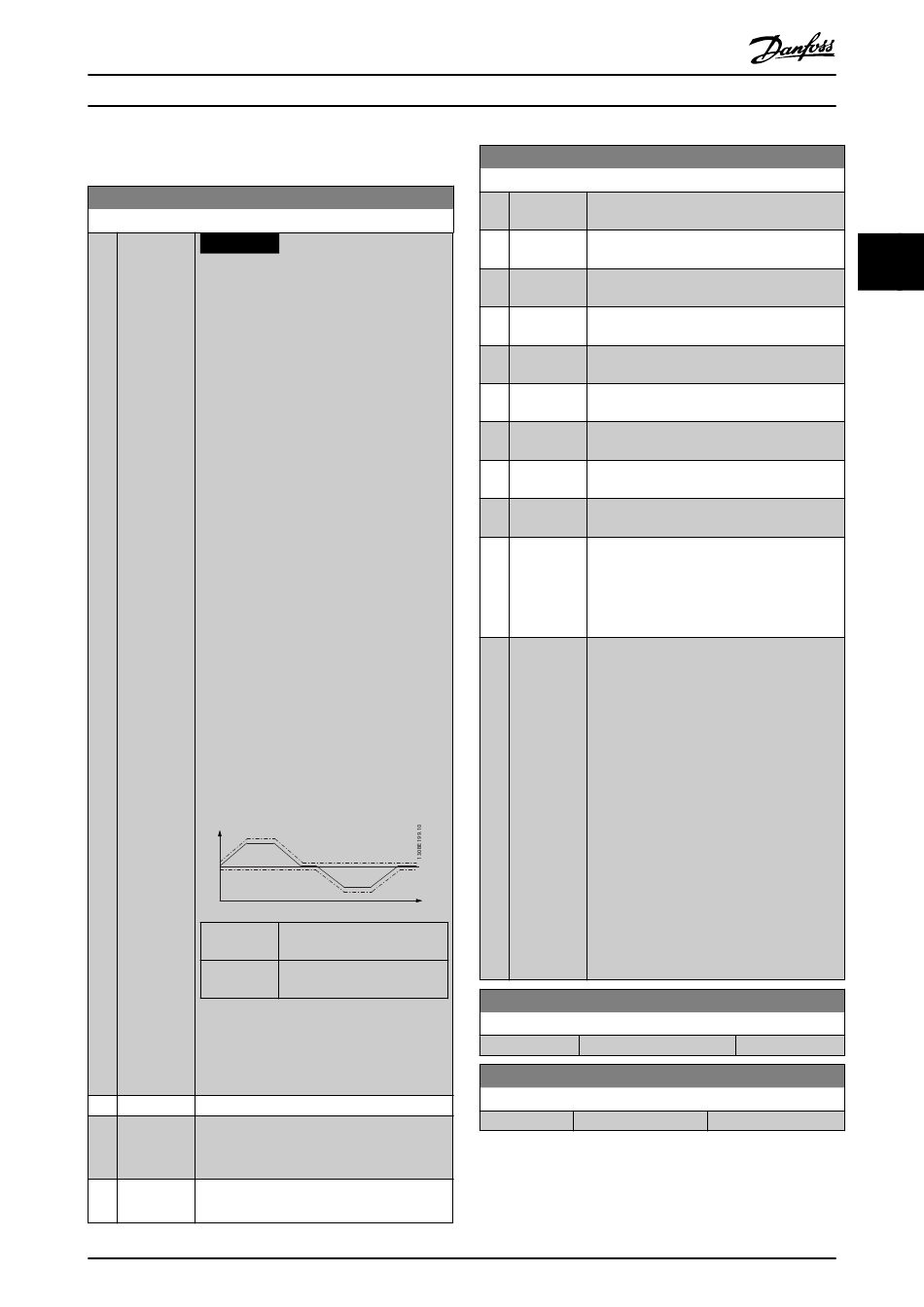

Parameterbeschreibungen
3.5.3 4-4* Drehzahlüberwachung
4-43 Motor Speed Monitor Function
Option: Funktion:
HINWEIS
Dieser Parameter ist nur im Flux-Steuer-
verfahren verfügbar.
Wählen Sie die Reaktion des Frequenzum-
richters für den Fall aus, dass die
Motordrehzahl-Überwachungsfunktion eine zu
hohe Drehzahl oder eine falsche Drehrichtung
erkennt.
Bei aktiver Motordrehzahlüberwachung
erkennt der Frequenzumrichter einen Fehler,
falls die folgenden Bedingungen für einen in
Parameter 4-45 Motor Speed Monitor Timeout
festgelegten Zeitraum zutreffen.
•
Die tatsächliche Drehzahl weicht von
der Solldrehzahl in
Parameter 16-48 Speed Ref. After
Ramp [RPM] ab.
•
Die Differenz zwischen den
Drehzahlen überschreitet den Wert
in Parameter 4-44 Motor Speed
Monitor Max.
Bei Drehzahl mit Rückführung stellt die
tatsächliche Drehzahl den Istwert des
Drehgebers dar, der in der in
Parameter 7-06 Drehzahlregler Tiefpassfilterzeit
festgelegten Zeit gemessen wird. Bei einer
Regelung ohne Rückführung ist die
tatsächliche Drehzahl identisch mit der
geschätzten Motordrehzahl.
Speed
nRef
0rpm
-nRef
Durchge-
zogene Linie
Gestrichelte
Linie
Abbildung 3.32 Drehzahlsollwert und
maximal zulässige Drehzahldifferenz
[0] Deaktiviert
[1] Warnung Der Frequenzumrichter meldet Warnung 101,
Drehzahlüberwachung, wenn die Drehzahl
außerhalb des zulässigen Bereichs liegt.
[2] Alarm Der Frequenzumrichter schaltet ab und
meldet Alarm 101, Drehzahlüberwachung.
MG33MN03
Programmierhandbuch
Time
Parameter 16-48 Speed Ref.
After Ramp [RPM]
Parameter 4-44 Motor Speed
Monitor Max
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
4-43 Motor Speed Monitor Function
Option: Funktion:
[3] Festdrz.
(JOG)
[4] Drehz.
speich.
[5] Max.
Drehzahl
[6] Regelung o.
Geber
[7] Anwahl
Datensatz 1
[8] Anwahl
Datensatz 2
[9] Anwahl
Datensatz 3
[10] Anwahl
Datensatz 4
[11] Stopp und
Alarm
[12] Trip/ Der Frequenzumrichter meldet Alarm 101,
Warning Drehzahlüberwachung im Betriebsmodus und
Warnung 101, Drehzahlüberwachung im Stopp-
oder Freilaufmodus. Diese Option ist nur im
Betrieb mit Rückführung verfügbar.
[13] Trip/Catch Wählen Sie diese Option aus, wenn Sie eine
Last abfangen müssen, wenn beispielsweise
die mechanische Bremse ausfällt. Diese
Option ist nur im Betrieb mit Rückführung
verfügbar.
Der Frequenzumrichter schaltet ab und
meldet Alarm 101, Drehzahlüberwachung im
Betriebsmodus. Im Stoppmodus fängt der
Frequenzumrichter die fliegende Last ab und
meldet Warnung 101, Drehzahlüberwachung.
Im Abfangmodus verwendet der Frequenzum-
richter das Haltemoment zur Steuerung der
Nulldrehzahl bei einer eventuell fehlerhaften
Bremse (mit Rückführung). Um diesen Modus
zu verlassen, senden Sie ein neues Startsignal
an den Frequenzumrichter. Ein Motorfreilauf
oder die STO-Funktion (Safe Torque Off )
beendet ebenfalls die Funktion.
4-44 Motor Speed Monitor Max
Range:
300 RPM [10 - 500 RPM]
*
4-45 Motor Speed Monitor Timeout
Range:
0.1 s [0 - 60 s]
*
