Parameterbeschreibungen

3.20 Parameter: 30-** Spezielle Merkmale

3.20.1 30-0* Wobbler
Die Wobbel-Funktion wird für Aufwickelanwendungen für
3 3 synthetisches Garn eingesetzt. Die Wobbel-Option muss
zur Regelung des Garnumlenkungsantriebs im Frequen-
zumrichter installiert werden. Der Frequenzumrichter des
Garnumlenkungsantriebs bewegt den Faden auf der
Oberfläche der Garnspule in einem Rautenmuster vor und
zurück. Zur Vermeidung eines übermäßigen Aufwickelns
des Garns an denselben Stellen der Oberfläche muss
dieses Muster verändert werden. Mit der Wobbll-Option
kann dies erreicht werden, indem die Wickelgeschwin-
digkeit in einem programmierbaren Zyklus kontinuierlich
variiert wird. Die Wobbel-Funktion wird durch eine Überla-
gerung einer Delta-Frequenz um eine zentrale Frequenz
herum erreicht. Zum Ausgleich des Trägheitsmoments im
System kann ein schneller Frequenzsprung inbegriffen
werden. Geeignet für Anwendungen für elastisches Garn,
enthält diese Option ein randomisiertes Wobbel-Verhältnis.
Frequency
[Hz]
Par. 30-01 [Hz]: DELTA FREQ.
Par. 30-02 [%]: DELTA FREQ.
(Par. 30-03)
CENTER FREQ

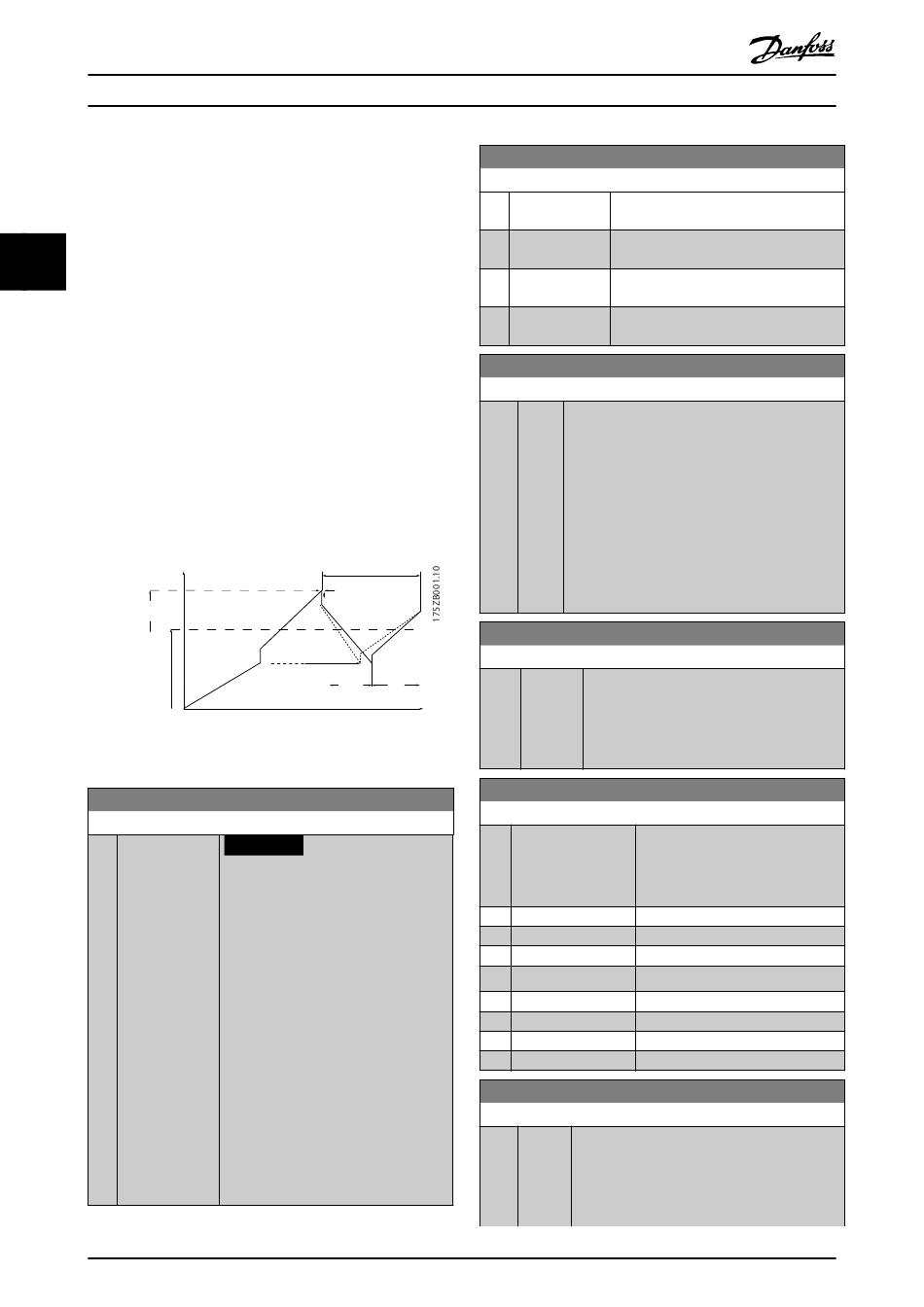

Abbildung 3.65 Wobbel-Funktion
30-00 Wobbel-Modus
Option:
210
VLT
Par. 30-07: WOBB TIME
Par. 30-06: JUMP TIME
Par. 30-04 [Hz]: JUMP FREQ
Par. 30-09 [%] : JUMP FREQ
Par. 30-01 [Hz]
Par. 30-02 [%]
(Par. 30-03:)
Par. 30-09: RANDOM FUNC
Par. 30-*1: RAMP UP
Par 30-11: RANDOM MAX
Par 30-12: RANDOM MIN
T
DOWN
Par. 30-10: [RATIO T / T ]
UP DOWN
Par. 30-08: [INDEPENDENT UP and DOWN]
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Die Standard-Drehzahlregelung ohne
Rückführung in Parameter 1-00 Regelver-
fahren wird durch eine Wobbel-Funktion
erweitert. In diesem Parameter können
Sie auswählen, welche Methode für den
Wobbler verwendet wird. Legen Sie die
Parameter als absolute Werte (direkte
Frequenzen) oder relative Werte
(Prozentwert eines anderen Parameters)
fest. Legen Sie die Wobbel-Zykluszeit als
absoluten Wert oder als unabhängige
Rampenzeiten fest. Wenn eine absolute
Zykluszeit verwendet wird, werden die
Rampenzeiten durch das Wobble-
Verhältnis konfiguriert.
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
30-00 Wobbel-Modus
Option:
[0] Abs.Freq.
Auf/Ab-Zeit
*
[1] Abs.Freq.,Auf/Ab-
Zeit
[2] Rel.Freq. Auf/Ab-
Zeit
[3] Rel. Freq.,
Auf/Ab-Zeit
30-01 Wobbel Delta-Frequenz [Hz]
Range:
5 Hz [0 -
*
25 Hz]
30-02 Wobbel Delta-Frequenz [%]
Range:
25 % [0 -
*
T
UP
100 %]
Time [s]
30-03 Wobbler Variable Skalierung
Option:
[0] Keine Funktion
*
[1] Analogeingang 53
[2] Analogeingang 54
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing. X30/11
[8] Analogeing. X30/12
[15] Analogeingang X48/2
30-04 Wobbel Sprung-Frequenz [%]
Range:
0 Hz [ 0 -
*
20.0 Hz]
Funktion:
Funktion:
Die Delta-Frequenz bestimmt die Größe der
Wobbel-Frequenz. Die Delta-Frequenz wird durch
Überlagerung um die zentrale Frequenz herum
erreicht. Parameter 30-01 Wobbel Delta-Frequenz
[Hz] enthält die positive und die negative Delta-
Frequenz. Die Einstellung von
Parameter 30-01 Wobbel Delta-Frequenz [Hz] darf
nicht höher sein als die eingestellte zentrale
Frequenz. Festlegung der ersten Rampe-Auf-Zeit
vom Stillstand bis zur Wobbel-Sequenz in
Kapitel 3.4.2 3-1* Sollwerteinstellung.
Funktion:
Die Delta-Frequenz kann auch als Prozentsatz
der zentralen Frequenz ausgedrückt werden.
Sie kann also maximal 100 % betragen. Die
Funktion entspricht dem Parameter
Parameter 30-01 Wobbel Delta-Frequenz [Hz].
Funktion:
Auswahl des Eingangs am Frequen-
zumrichter, der zur Skalierung der
Delta-Frequenz verwendet werden
soll.
nur FC302.
Funktion:
Die Sprungfrequenz dient zum Ausgleich der
Trägheit im Umlenkungssystem. Falls am
Ausgang für den Anfang und das Ende der
Wobbel-Sequenz ein Frequenzsprung erforderlich
ist, können Sie den Frequenzsprung in diesem
