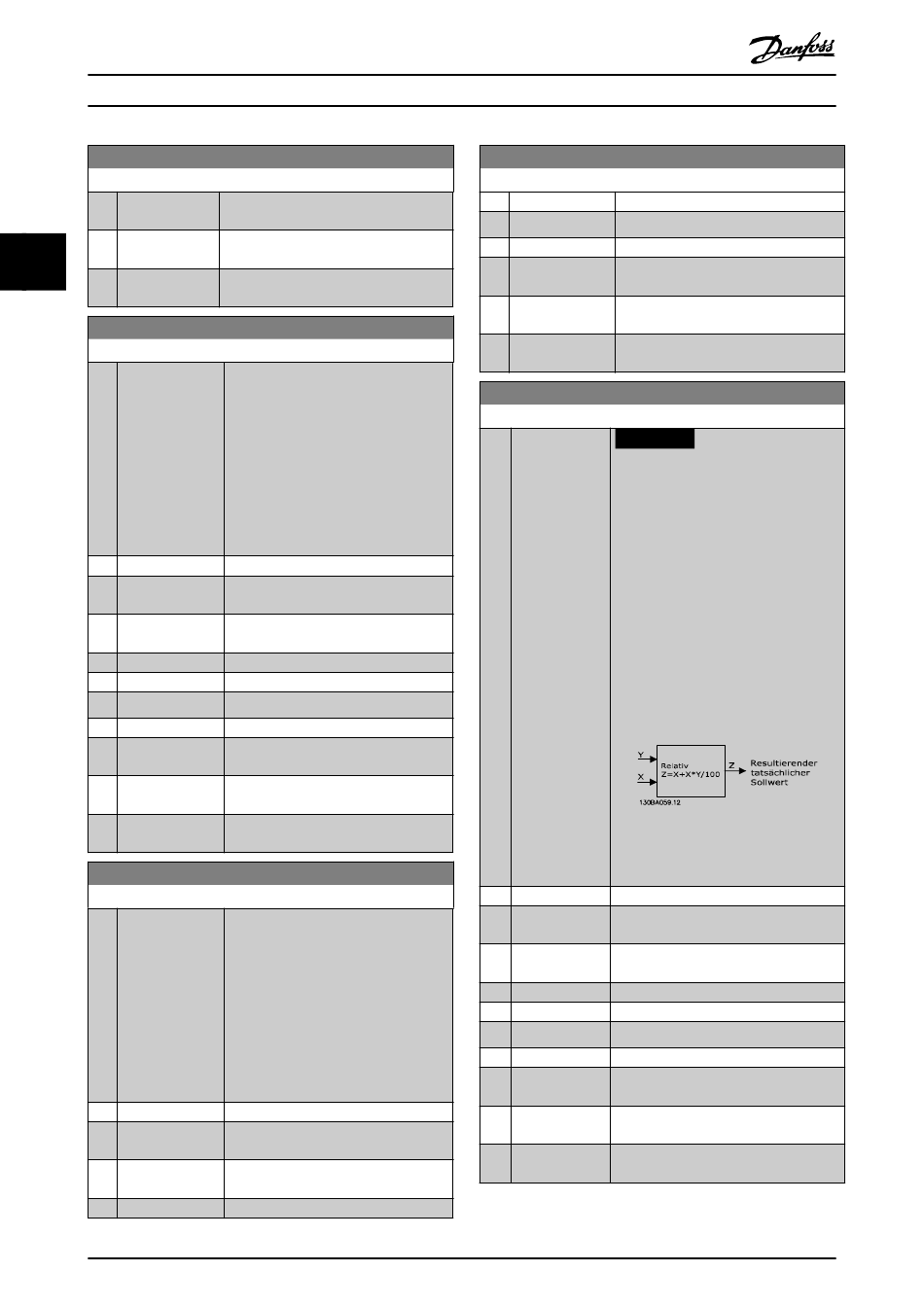

Parameterbeschreibungen
3-15 Variabler Sollwert 1
Option:
[21] Analogeing.
X30-11
[22] Analogeing.
3 3
X30-12
[29] Analogeingang
X48/2
3-16 Variabler Sollwert 2
Option:
[0] Deaktiviert
[1] Analogeingang
53
[2] Analogeingang
54
[7] Pulseingang 29
[8] Pulseingang 33
[11] Bus Sollwert
[20] Digitalpoti
[21] Analogeing.
X30-11
[22] Analogeing.
X30-12
[29] Analogeingang
X48/2
3-17 Variabler Sollwert 3
Option:
[0] Deaktiviert
[1] Analogeingang
53
[2] Analogeingang
54
[7] Pulseingang 29
74
®
VLT AutomationDrive FC 301/302
Funktion:
®
VLT General Purpose I/O MCB 101
®
VLT General Purpose I/O MCB 101
Funktion:
Dieser Parameter bestimmt die Quelle
des zweiten Sollwertsignals. Es ist
möglich, bis zu drei variable Sollwert-
signale zu definieren
(Parameter 3-15 Variabler Sollwert 1,
Parameter 3-16 Variabler Sollwert 2 und
Parameter 3-17 Variabler Sollwert 3), die
den Gesamtsollwert bilden. Die Summe
der Sollwertsignale legt die aktuellen
Sollwerte fest.
Sollwert der Klemmen 68 und 69.
Funktion:
Dieser Parameter bestimmt die Quelle
des dritten Sollwertsignals. Es ist
möglich, bis zu drei variable Sollwert-
signale zu definieren
(Parameter 3-15 Variabler Sollwert 1,
Parameter 3-16 Variabler Sollwert 2 und
Parameter 3-17 Variabler Sollwert 3), die
den Gesamtsollwert bilden. Die Summe
der Sollwertsignale legt die aktuellen
Sollwerte fest.
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
3-17 Variabler Sollwert 3
Option: Funktion:
[8] Pulseingang 33
[11] Bus Sollwert Sollwert der Klemmen 68 und 69.
[20] Digitalpoti
[21] Analogeing.
X30-11
[22] Analogeing.
X30-12
[29] Analogeingang
X48/2
3-18 Relativ. Skalierungssollw. Ressource
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Wählen Sie einen variablen Wert aus, der
dem (unter Parameter 3-14 Relativer
Festsollwert definierten) Festwert
hinzugefügt werden soll. Die Summe des
variablen und des relativen Festsollwert
(mit Y in Abbildung 3.24 markiert) wird
mit dem aktuellen Sollwert (mit X in
Abbildung 3.24 markiert) multipliziert. Das
Produkt hieraus wird anschließend zum
eigentlichen Sollwert addiert (X+X*Y/100),
um den resultierenden eigentlichen
Sollwert anzugeben.
Abbildung 3.24 Resultierender
aktueller Sollwert
[0] Deaktiviert
*
[1] Analogeingang
53
[2] Analogeingang
54
[7] Pulseingang 29
[8] Pulseingang 33
[11] Bus Sollwert Sollwert der Klemmen 68 und 69.
[20] Digitalpoti
[21] Analogeing.
X30-11
[22] Analogeing.
X30-12
[29] Analogeingang
X48/2
