Parameterbeschreibungen
A
B
A
B

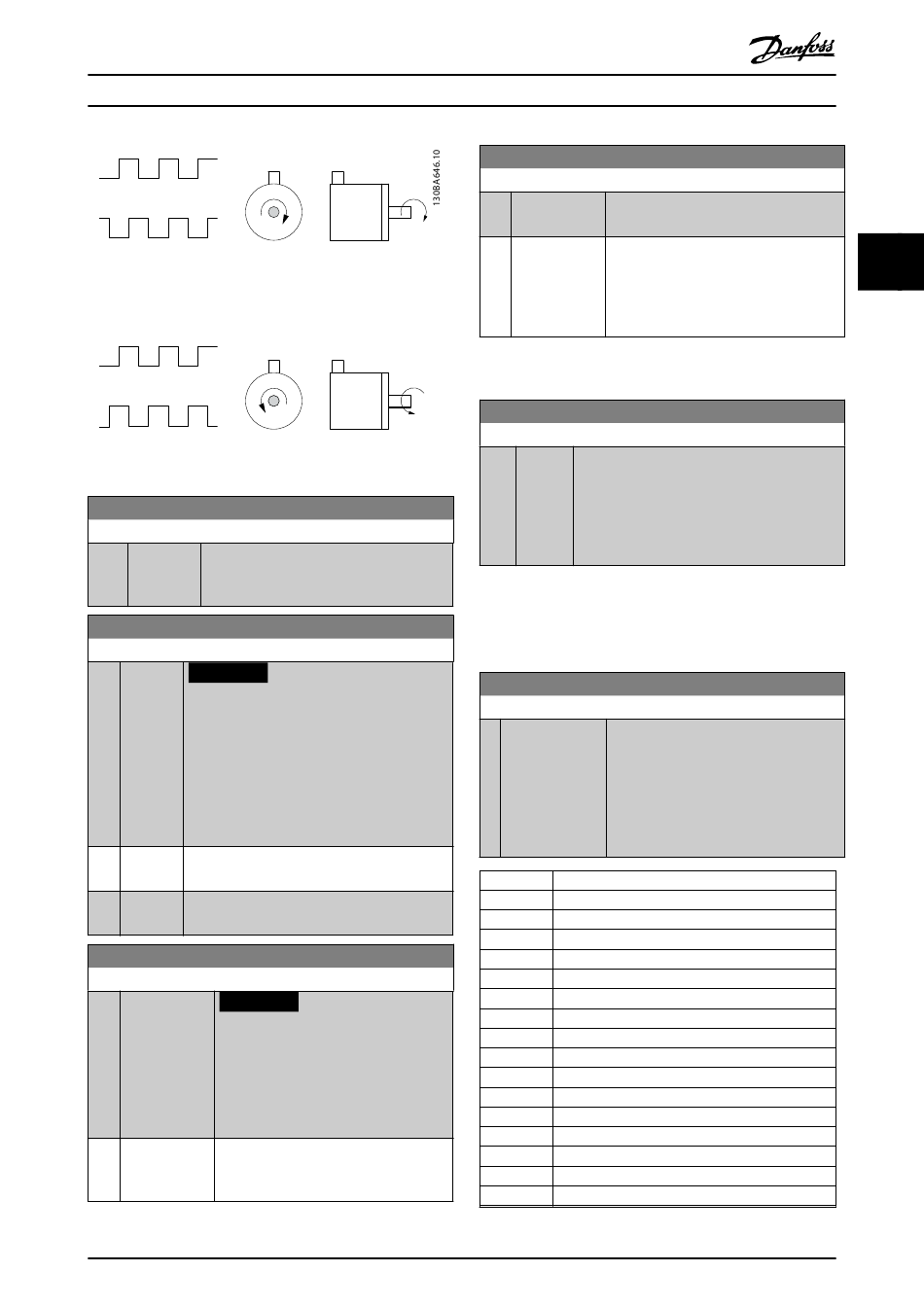

Abbildung 3.41 Drehgeber-Drehrichtung
5-70 Kl. 32/33 Drehgeber Aufl. [Pulse/U]
Range: Funktion:
1024 [1 - 4096 ] Stellen Sie die Drehgeberimpulse pro
*
Umdrehung an der Motorwelle ein. Lesen Sie
den korrekten Wert vom Drehgeber ab.
5-71 Kl. 32/33 Drehgeber Richtung
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Überprüfen Sie vor der Inbetriebnahme, ob die
Geber-Drehrichtung mit der Antriebs-
Drehrichtung übereinstimmt! Mit diesem
Parameter kann die Logik der Geber-
Drehrichtung invertiert werden.
[0] Rechtslauf Wählen Sie Rechtslauf [0], wenn der A-Kanal bei
*
Rechtsdrehung 90° hinter Kanal B ist.
[1] Linkslauf Wählen Sie Linkslauf [1], wenn der A-Kanal bei
Rechtsdrehung 90° vor Kanal B ist.
5-72 Term 32/33 Encoder Type
Option: Funktion:
HINWEIS
Dieser Parameter ist nur mit Softwa-
reversion 48.XX verfügbar.
Wählen Sie den Signaltyp des an den
Klemmen 32 und 33 angeschlossenen
Drehgebers aus.
[0] Quadrature A/B Drehgeber mit 2 Spuren: A und B, um 90°
*
Format verschoben zur Erkennung der
Drehrichtung.
MG33MN03
Programmierhandbuch
RECHTS
LINKS
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
5-72 Term 32/33 Encoder Type
Option: Funktion:
[1] Single Channel Drehgeber mit 1 Spur angeschlossen an
33 Klemme 33.
[2] Signle Channel Drehgeber mit 1 Spur angeschlossen an
w/Dir. Klemme 33. Die Richtung wird mit einem
Signal an Klemme 32 eingestellt: 0 V =
vorwärts/Rechtslauf, 24 V = rückwärts/
Linkslauf.
3.6.8 5-8* Encoderausgang
5-80 AHF-Kondens. Verzög.
Range: Funktion:
25 s [1 - Garantiert eine Mindestruhezeit für die Konden-
*
120 s] satoren. Der Zeitgeber startet, sobald der AHF-
Kondensator getrennt wird, und muss ablaufen,
bevor der Ausgang wieder aktiviert werden darf.
Er wird erneut aktiv, wenn die Frequenzumrich-
terleistung zwischen 20 und 30 % liegt.

3.6.9 5-9* Bussteuerung

Diese Parametergruppe wählt Digital- und Relaisausgänge
über eine Feldbus-Einstellung.
5-90 Dig./Relais Ausg. Bussteuerung
Range: Funktion:
0 [0 - Dieser Parameter speichert den Zustand
*
2147483647 ] der busgesteuerten Digitalausgänge und
Relais.
Eine logische „1" gibt an, dass der
Ausgang hoch oder aktiv ist.
Eine logische „0" gibt an, dass der
Ausgang niedrig oder inaktiv ist.
Bit 0 Digitalausgangsklemme 27
Bit 1 Digitalausgangsklemme 29
Bit 2 Digitalausgangsklemme X 30/6
Bit 3 Digitalausgangsklemme X 30/7
Bit 4 Relais 1 Ausgangsklemme
Bit 5 Relais 2 Ausgangsklemme
Bit 6 Option B Ausgangsklemme Relais 1
Bit 7 Option B Ausgangsklemme Relais 2
Bit 8 Option B Ausgangsklemme Relais 3
Bit 9–15 Zukünftigen Klemmen vorbehalten
Bit 16 Option C Ausgangsklemme Relais 1
Bit 17 Option C Ausgangsklemme Relais 2
Bit 18 Option C Ausgangsklemme Relais 3
Bit 19 Option C Ausgangsklemme Relais 4
Bit 20 Option C Ausgangsklemme Relais 5
Bit 21 Option C Ausgangsklemme Relais 6
Bit 22 Option C Ausgangsklemme Relais 7
