Parameterbeschreibungen
6-70 Kl. X45/1 Ausgang
Option: Funktion:
[139] Bus 0 - 20 mA Ein Ausgangswert, der über
Feldbus-Prozessdaten eingestellt
wird. Der Ausgang funktioniert
unabhängig von den internen
Funktionen im Frequenzumrichter.
[140] Bus 4 - 20 mA Ein Ausgangswert, der über
Feldbus-Prozessdaten eingestellt
wird. Der Ausgang funktioniert
unabhängig von den internen
Funktionen im Frequenzumrichter.
[141] Bus-Strg. 0 - 20 mA Parameter 4-54 Warnung Sollwert
Timeo. niedr. definiert das Verhalten des
Analogausgangs bei einem Feldbus-
Timeout.
[142] Bus-Strg. 4 - 20 mA Parameter 4-54 Warnung Sollwert
Timeo. niedr. definiert das Verhalten des
Analogausgangs bei einem Feldbus-
Timeout.
[150] Max.Ausgangsfreq. Im Verhältnis zu Parameter 4-19 Max.
4-20 mA Ausgangsfrequenz.
6-71 Klemme X45/1 Min. Skalierung
Range: Funktion:
0,00 % [0,00 - Dieser Parameter skaliert das Min.-Analog-
*
200,00 %] signal an Ausgangsklemme X45/1 in
Prozent des max. Signalpegels. Ist
beispielsweise 0 mA (oder 0 Hz) bei 25 %
des maximalen Ausgangswerts
erforderlich, programmieren Sie 25 %.
Skalierungswerte bis zu 100 % können nie
höher sein als die entsprechende
Einstellung in Parameter 6-72 Klemme
X45/1 Max. Skalierung.
6-72 Klemme X45/1 Max. Skalierung
Range: Funktion:
100% [0,00 - Dieser Parameter skaliert das Max.-Analog-
*
200,00 %] signal an Ausgangsklemme X45/1 in Prozent
des max. Signalpegels. Setzen Sie den Wert
auf den Maximalwert der aktuellen Signal-
ausgabe. Sie können den Ausgang so
skalieren, dass beim Skalenendwert ein
Strom unter 20 mA bzw. bei einem Ausgang
von unter 100 % des maximalen Signalwerts
20 mA erzielt werden. Sollen die 20 mA
bereits bei 0 bis 100 % des Signalwertes
erreicht werden, so geben Sie den prozen-
tualen Wert direkt ein, z. B. 50 % = 20 mA.
Wenn bei maximalem Signal (100 %) ein
kleinerer Strom zwischen 4 und 20 mA
erforderlich ist, berechnen Sie den
Prozentwert wie folgt (Beispiel mit erforder-
lichem max. Ausgangssignal von 10 mA):
MG33MN03
Programmierhandbuch
6-72 Klemme X45/1 Max. Skalierung
Range:

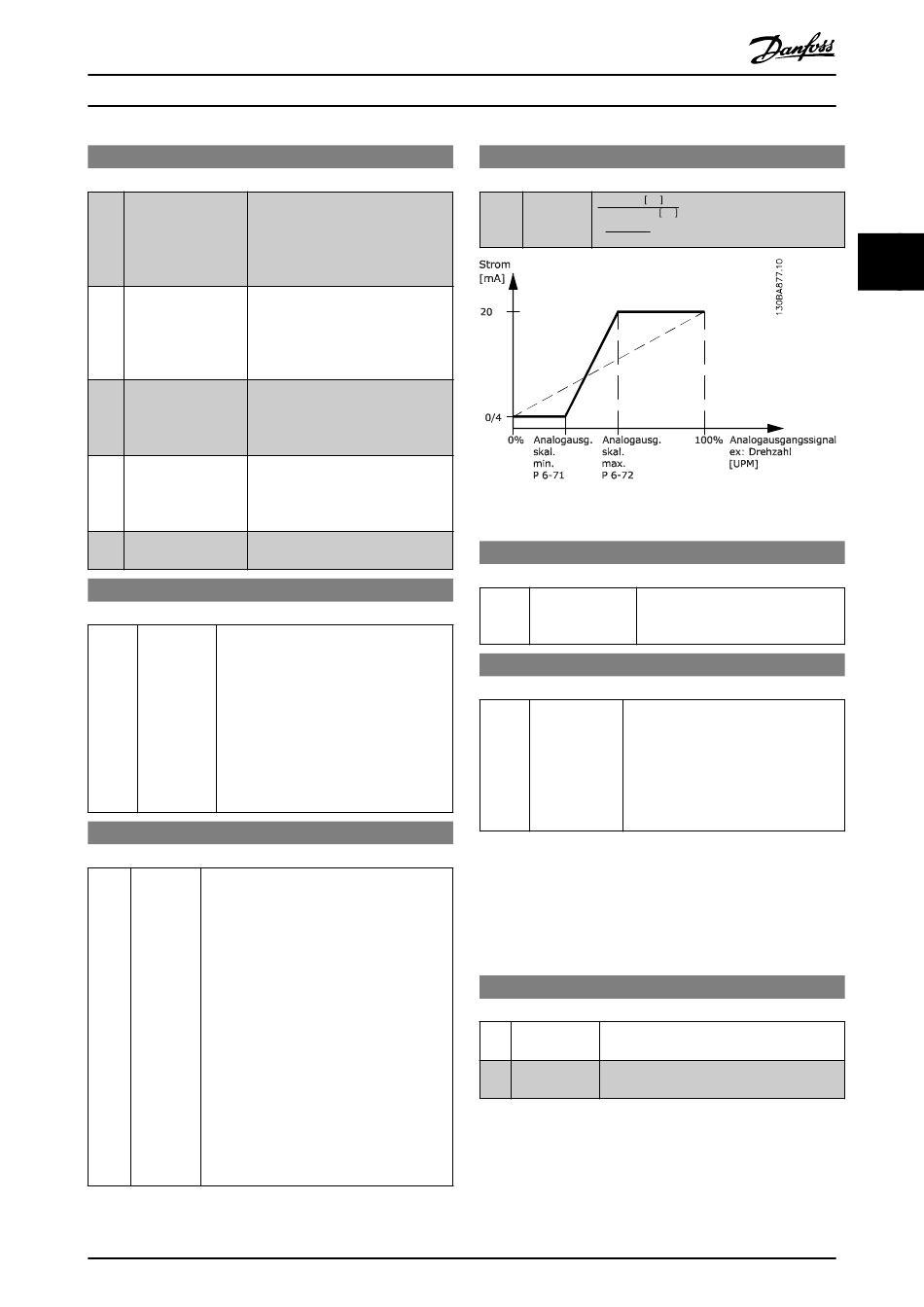

Abbildung 3.45 Ausgang max. Skalierung
6-73 Klemme X45/1, Wert bei Bussteuerung
Range:
0,00 %
*
6-74 Klemme X45/1 Wert bei Bus-Timeout
Range:
0,00 %
*
3.7.9 6-8* Analogausgang 4 MCB 113
Parameter zur Skalierung und zum Konfigurieren der
Grenzwerte für Analogausgang 4, Klemmen X45/3 und
X45/4. Analogausgänge sind Stromausgänge: 0/4 bis 20
mA. Die Auflösung am Analogausgang ist 11 Bit.
6-80 Klemme X45/3 Ausgang
Option:
[0] Ohne Funktion Gleiche Optionen wie für Parameter 6-70 Kl.
*
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
Funktion:
I mA
BEREICH
x 100 %
I mA
GEWÜNSCHT MAX
20 − 4 mA
= x 100 % = 160 %
10 mA
Funktion:
[0,00 - 100,00 %] Hält den Strom an Analogausgang 3
(Klemme X45/1) auf konstantem
Niveau, sofern er busgesteuert ist.
Funktion:
[0,00 - Hält das voreingestellte Stromniveau
100,00 %] von Analogausgang 3 (Klemme X45/1).
Wenn Sie in Parameter 6-70 Kl. X45/1
Ausgang eine Timeout-Funktion
wählen, wird der Ausgang bei einem
Feldbus-Timeout auf dieses Niveau
voreingestellt.
Funktion:
Dieser Parameter definiert die Funktion des
Analogausgangs, Klemme X45/3.
X45/1 Ausgang verfügbar.
3 3
