Einführung
1 1

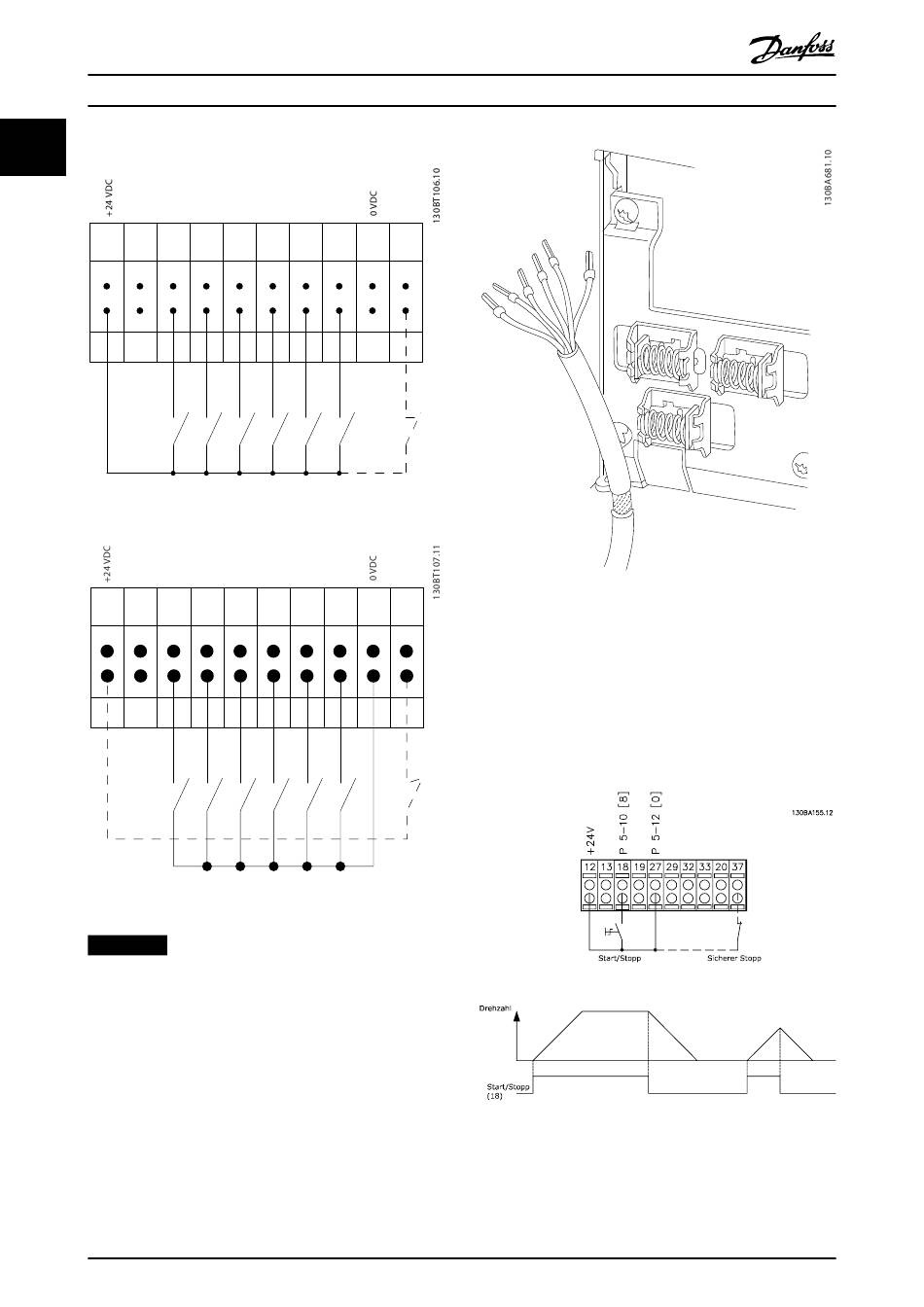

Eingangspolarität der Steuerklemmen
12 13 18
Abbildung 1.3 (PNP) = Quelle
12 13 18
Abbildung 1.4 (NPN) = Verbraucher
HINWEIS
Steuerleitungen müssen abgeschirmt sein.
Siehe den Abschnitt Erdung abgeschirmter Steuerleitungen
im Projektierungshandbuch zum korrekten Abschluss der
Steuerleitungen.
10
VLT
PNP (Source)
Digitaleingangsverkabelung
19 27 29 32 33
NPN (Sink)
Digitaleingangsverkabelung
19 27 29 32 33
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
®
AutomationDrive FC 301/302
20 37
Abbildung 1.5 Erdung abgeschirmter Steuerleitungen
20 37
1.5.1 Start/Stopp
Klemme 18 = Parameter 5-10 Klemme 18 Digitaleingang [8]
Start.
Klemme 27 = Parameter 5-12 Klemme 27 Digitaleingang [0]
Ohne Funktion (Standardeinstellung [2] Motorfreilauf invers).
Klemme 37 = Safe Torque Off (falls verfügbar).
Abbildung 1.6 Start/Stopp
