Parameterbeschreibungen
5-56 Klemme 33 Max. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
3 3
5-57 Klemme 33 Min. Soll-/Istwert
Range:
0 [-999999.999 -
*
999999.999 ]
5-58 Klemme 33 Max. Soll-/Istwert
Range:
Size [-999999.999 -
related 999999.999
*
ReferenceFeedba-
ckUnit]
5-59 Pulseingang 33 Filterzeit
Range:
100 [1 - 1000
ms ms]
*
114
®
VLT
Funktion:
Geben Sie die obere Frequenz
entsprechend der unteren Motorwellend-
rehzahl (d. h. unterer Sollwert) in
Parameter 5-58 Klemme 33 Max. Soll-/
Istwert ein.
Funktion:
Eingabe des min. Sollwerts [U/min] für
die Motorwellendrehzahl. Dies ist auch
der min. Istwert (siehe auch
Parameter 5-52 Klemme 29 Min. Soll-/
Istwert).
Funktion:
Eingabe des max. Sollwerts
[UPM] für die Motorwellend-
rehzahl. Nähere Angaben finden
Sie auch in
Parameter 5-53 Klemme 29 Max.
Soll-/Istwert.
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Geben Sie die Pulsfilterzeitkonstante ein. Der
Tiefpassfilter verringert den Einfluss der
Regelung auf das Istwertsignal und dämpft
Schwingungen des Istwertsignals.
Dies ist vorteilhaft, wenn viele Störsignale
im System vorhanden sind.
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
AutomationDrive FC 301/302
3.6.6 5-6* Pulsausgänge
HINWEIS
Sie können diese Parameter bei laufendem Motor nicht
einstellen.
Mit diesen Parametern konfigurieren Sie die Pulsausgänge
mit ihren Funktionen und ihrer Skalierung. Die Klemmen
27 und 29 werden jeweils über Parameter 5-01 Klemme 27
Funktion bzw. Parameter 5-02 Klemme 29 Funktion den
Pulsausgängen zugeordnet.

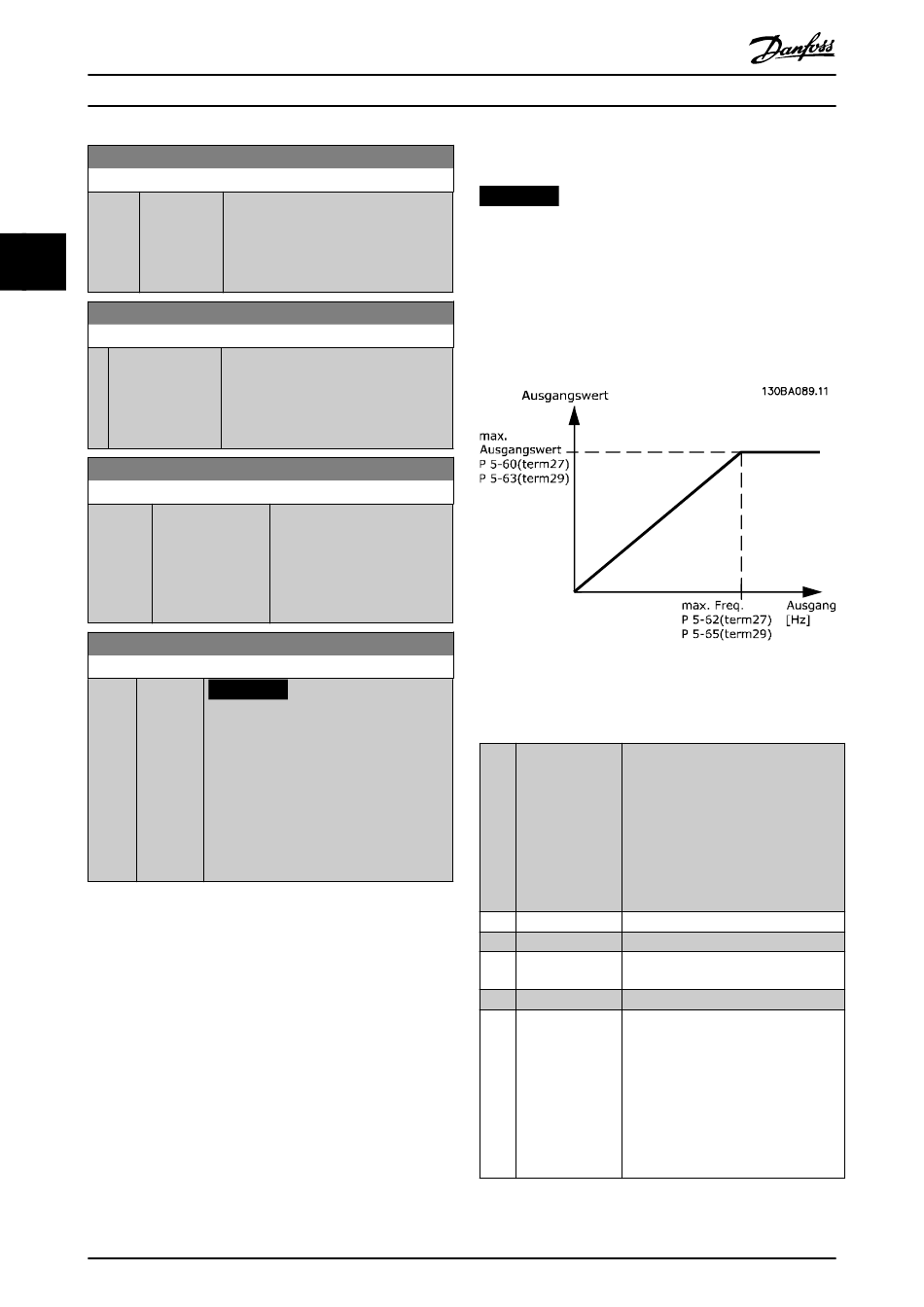

Abbildung 3.39 Konfiguration der Pulsausgänge
Optionen zur Anzeige von Ausgangsvariablen:
[0] Ohne Funktion
[45] Bussteuerung
[48] Bussteuerungs-
Timeout
[51] MCO-gesteuert
[97] Sollwert nach
Rampe
Parameter zum Konfigurieren der
Skalierungs- und Ausgangsfunktionen
der Pulsausgänge. Die Pulsausgänge
sind der Klemme 27 oder 29
zugewiesen. Stellen Sie hierzu Klemme
27 in Parameter 5-01 Klemme 27
Funktion oder Klemme 29 in
Parameter 5-02 Klemme 29 Funktion auf
Ausgang ein.
Diese Option ist nur in Softwareversion
48.XX verfügbar.
Tatsächlicher Drehzahlsollwert nach der
Rampe. Verwenden Sie diesen Ausgang
als Master-Signal für die Drehzahlsyn-
chronisierung der Follower-
Frequenzumrichter. Der Sollwert wird in
Parameter 16-48 Speed Ref. After Ramp
[RPM] eingestellt.
