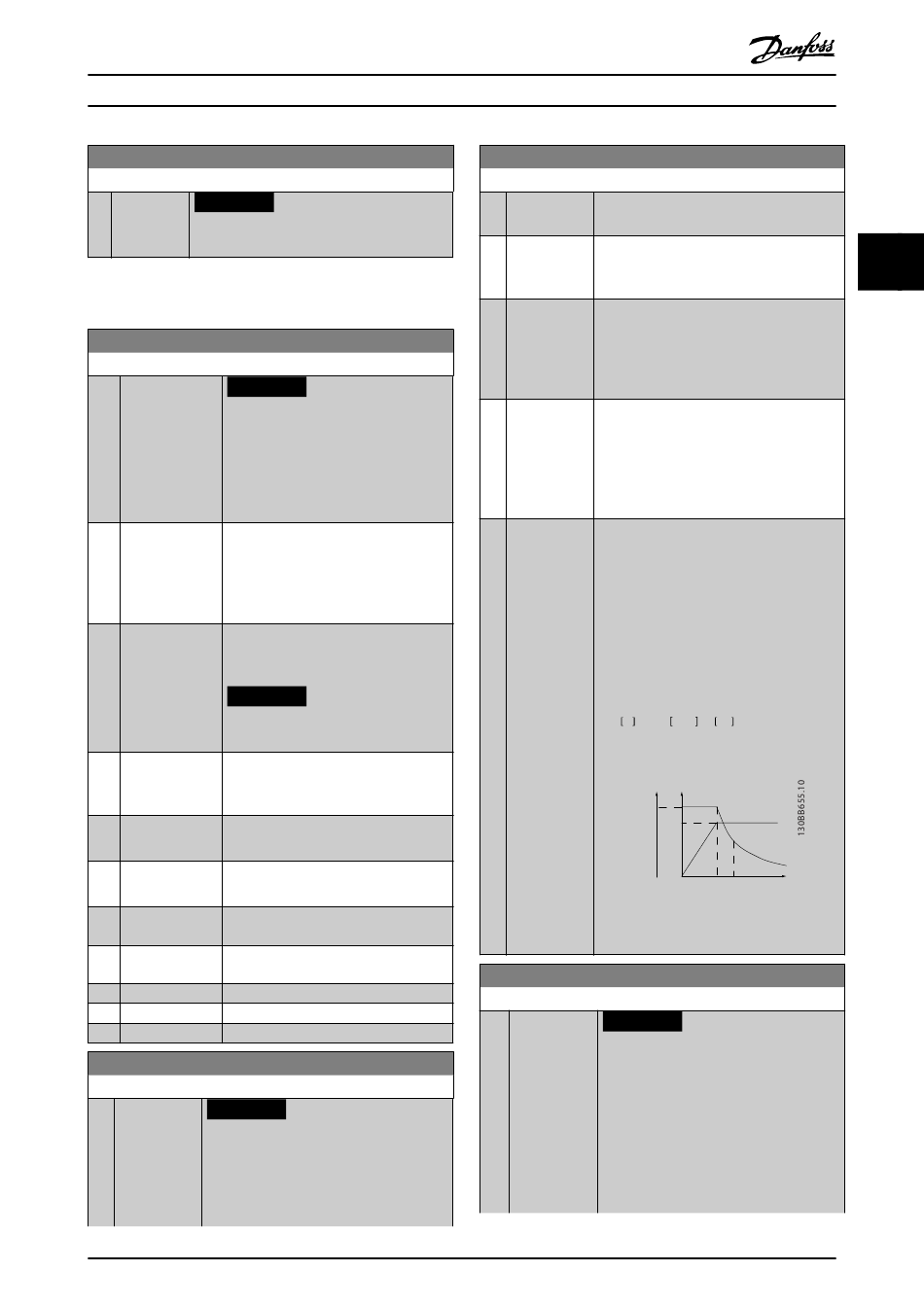

Parameterbeschreibungen
1-01 Steuerprinzip
Option: Funktion:
HINWEIS
Dies gilt nur für FC302.
Die beste Wellenleistung wird in der Regel durch die
Verwendung eines der beiden Fluxvektor-Steuermodi [2]
Fluxvektor oh. Geber und [3] Fluxvektor mit Geber erreicht.
1-02 Drehgeber Anschluss
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Wählen Sie die Schnittstelle aus, an der
die Rückführung vom Motor empfangen
werden soll.
[1] 24V/HTL- Drehgeber für Kanal A und B, der nur an
*
Drehgeber die Klemmen 32/33 der Digitaleingänge
angeschlossen werden kann. Sie müssen
die Klemmen 32/33 auf Keine Funktion
programmieren.
[2] Option MCB102 Option des Drehgebermoduls, die nur in
Parametergruppe 17-1*Inkrementalgeber
Schnittstelle.
HINWEIS
Dies gilt nur für FC302.
[3] Option MCB 103 Optionales Resolver-Schnittstellenmodul,
das Sie in Parametergruppe 17-5*
Resolver konfigurieren können.
[4] MCO Drehgeber Drehgeberschnittstelle 1 der optionalen
1 ®
VLT Bewegungssteuerung MCO 305.
[5] MCO Drehgeber Drehgeberschnittstelle 2 der optionalen
2 ®
VLT Bewegungssteuerung MCO 305.
[6] Analogeingang
53
[7] Analogeingang
54
[8] Pulseingang 29
[9] Pulseingang 33
[11] MCB 15X
1-03 Drehmomentverhalten der Last
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Wählen Sie die erforderliche Drehmoment-
kennlinie.
MG33MN03
Programmierhandbuch
1-03 Drehmomentverhalten der Last
Option:
[0] Konstant.
Drehmoment
*
[1] Quadr.
Drehmoment
[2] Autom.
Energieoptim.
[5] Konstante
Leistung
1-04 Überlastmodus
Option:
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
Funktion:
VT und AEO sind beides Vorgänge zur
Energieeinsparung.
Die Motorwellenleistung liefert ein
konstantes Drehmoment unter variabler
Drehzahlregelung.
Die Motorwellenleistung liefert ein variables
Drehmoment unter variabler Drehzahlre-
gelung. Legen Sie das variable Drehmoment
in Parameter 14-40 Quadr.Mom. Anpassung
fest.
Optimiert automatisch den Energiever-
brauch, indem es die Magnetisierung und
Frequenz über Parameter 14-41 Minimale
AEO-Magnetisierung und
Parameter 14-42 Minimale AEO-Frequenz
minimiert.
Die Funktion liefert eine konstante Leistung
im Feldschwächungsbereich.
Die Drehmomentform des motorischen
Betriebs wird im generatorischen Betrieb als
Grenze verwendet. Dadurch soll die Leistung
im generatorischen Betrieb begrenzt werden,
die andernfalls durch die hohe DC-Zwischen-
kreisspannung, die im generatorischen
Betrieb verfügbar ist, im motorischen Betrieb
erheblich größer wird.
P W = ω rad/s × T Nm
Welle Mech.
Dieses Verhältnis mit der konstanten
Leistung ist in Abbildung 3.5 dargestellt:
T[Nm] P[W]
T
nom
P
nom
ω 2ω
ω [rad/S]
nom nom
Abbildung 3.5 Konstante Leistung
Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Verwenden Sie diesen Parameter zur
Konfiguration des Frequenzumrichters für
eine hohe oder normale Überlast.
Überprüfen Sie zur Auswahl der Frequen-
zumrichtergröße immer die technischen
Daten in der Bedienungsanleitung oder im
3 3
P
T
