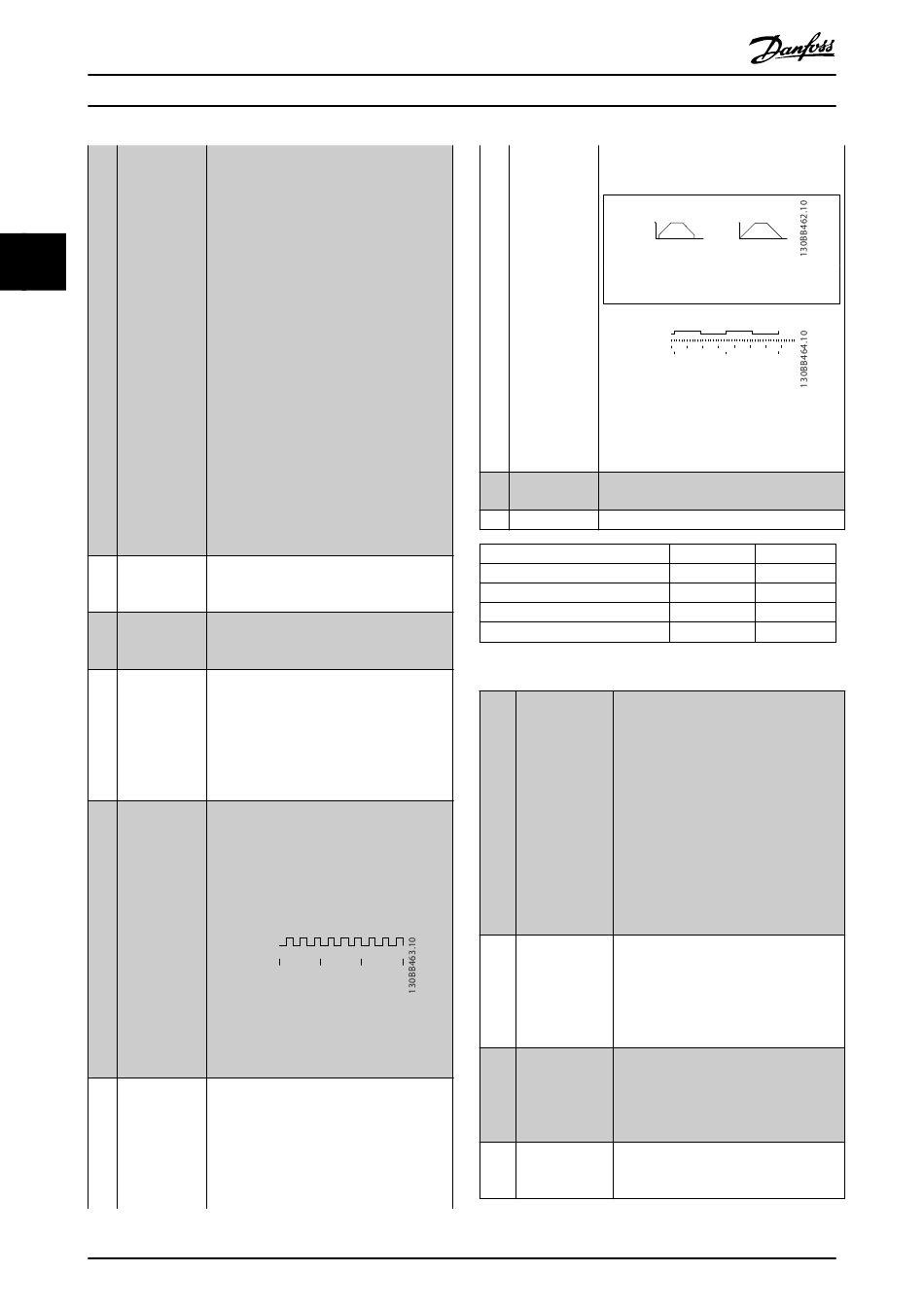

Parameterbeschreibungen
3 3
[28] Frequenzkor-
rektur Auf
[29] Frequenzkor-
rektur Ab
[30] Zählereingang
[31] Puls flanken-
gesteuert
[32] Pulszeitbasiert
96
®
VLT AutomationDrive FC 301/302
Ein präziser Start stellt sicher, dass der
Rotordrehwinkel vom Stillstand zum
Sollwert bei jedem Start gleich ist (für
dieselbe Rampenzeit und denselben
Sollwert). Diese Funktion ist das Äquivalent
zum präzisen Stopp, bei dem der Rotord-
rehwinkel, in dem der Rotor vom Sollwert
zum Stillstand dreht, bei jedem Stopp
gleich ist.
Bei Verwendung von Parameter 1-83 Präziser
Stopp-Funktion Option [1] ZStopp m.Reset
oder [2] ZStopp o.Reset:
Der Frequenzumrichter benötigt ein Signal
Präziser Stopp, bevor der Wert
Parameter 1-84 Präziser Stopp-Wert erreicht
ist. Wenn dieses Signal nicht vorhanden ist,
stoppt der Frequenzumrichter nicht, wenn
der Wert in Parameter 1-84 Präziser Stopp-
Wert erreicht wird.
Sie müssen Präziser Start, Stopp von einem
Digitaleingang auslösen. Die Funktion ist für
die Klemmen 18 und 19 verfügbar.
Erhöht den Sollwert um einen (relativen)
Sollwert, der in Parameter 3-12 Frequenzkor-
rektur Auf/Ab eingestellt ist.
Reduziert den Sollwert um einen (relativen)
Prozentwert, der in Parameter 3-12 Frequenz-
korrektur Auf/Ab eingestellt ist.
Die Funktion Präziser Stopp in
Parameter 1-83 Präziser Stopp-Funktion
funktioniert als Zähler Stop oder als Zähler
Stop mit Drehzahlausgleich mit oder ohne
Reset. Sie müssen den Zählerwert in
Parameter 1-84 Präziser Stopp-Wert
einstellen.
Zählt die Anzahl der Pulsflanken pro
Abtastzeit. Hierdurch steht eine höhere
Auflösung bei Hochfrequenzen zur
Verfügung, jedoch ist diese nicht so genau
wie bei niedrigeren Frequenzen. Verwenden
Sie dieses Pulsprinzip für Drehgeber mit
geringer Auflösung (z. B. 30 PPR).
Pulse
Sample time
Abbildung 3.34 Pulsflanken pro
Abtastzeit
Misst die Dauer zwischen Pulsflanken.
Hierdurch steht eine höhere Auflösung bei
niedrigeren Frequenzen zur Verfügung,
jedoch ist diese nicht so genau wie bei
Hochfrequenzen. Dieses Prinzip weist eine
Grenzfrequenz auf, durch die es für
Drehgeber mit geringer Auflösung (z. B. 30
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
PPR) bei niedrigen Drehzahlen nicht
geeignet ist.
Speed [rpm]
a
a: niedrige Drehge-
berauflösung
Pulse
Timer
Sample time
Time counter
Abbildung 3.35 Dauer zwischen
Pulsflanken
[34] Rampe Bit 0 Ermöglicht eine Wahl zwischen einer der 4
verfügbaren Rampen gemäß Tabelle 3.18.
[35] Rampe Bit 1 Wie [34] Rampe Bit 0.
Festes Rampenbit
Rampe 1
Rampe 2
Rampe 3
Rampe 4
Tabelle 3.18 Festes Rampenbit
[40] Präziser Puls- Für einen präzisen Puls-Start ist lediglich
Start ein Puls von 3 ms an Klemme 18 oder
19 erforderlich.
Bei Verwendung für
Parameter 1-83 Präziser Stopp-Funktion [1]
ZStopp m.Reset oder [2] ZStopp o.Reset:
Wenn der Sollwert erreicht wird, aktiviert
der Frequenzumrichter intern das Signal
Präziser Stopp. Das heißt, dass der
Frequenzumrichter den Präzisen Stopp
ausführt, wenn der Zählerwert von
Parameter 1-84 Präziser Stopp-Wert
erreicht ist.
[41] Präziser Puls- Sendet ein Puls-Stopp-Signal, wenn die
Stopp invers Funktion Präziser Stopp in
Parameter 1-83 Präziser Stopp-Funktion
aktiviert wird. Die Funktion Präziser Puls-
Stopp invers ist für die Klemmen 18 oder
19 verfügbar.
[51] Externe Verrie- Diese Funktion ermöglicht die
gelung Übermittlung eines externen Fehlers an
den Frequenzumrichter. Dieser Fehler
wird wie ein intern generierter Alarm
behandelt.
[55] DigiPot Auf DigiPot Auf-Signal für die in Parameter-
gruppe 3-9* Digitalpoti beschriebene
Digitalpotentiometer-Funktion. Meter.
Speed [rpm]
Time[sec] b Time[sec]
b: standardmäßige
Drehgeberauflösung
Time Start Read Timer: Read Timer:
20 timer tides 20 timer tides
1 0
0 0
0 1
1 0
1 1
