Parameterbeschreibungen
3.1.4 0-3* LCP-Benutzerdef
Sie können die Displayelemente für verschiedene Zwecke
anpassen:
•
Kundenspezifische Auswahl der Anzeige. Der
angezeigte Wert ist proportional zur Drehzahl
(linear, radiziert oder 3. Potenz – je nach Wahl der
Einheit in Parameter 0-30 Einheit).
•
Displaytext. Dies ist eine in einem Parameter
gespeicherte Textfolge.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in:
•
Parameter 0-30 Einheit.
•
Parameter 0-31 Freie Anzeige Min.-Wert (nur linear).
•
Parameter 0-32 Freie Anzeige Max. Wert.
•
Parameter 4-13 Max. Drehzahl [UPM].
•
Parameter 4-14 Max Frequenz [Hz].
•
Istdrehzahl.
Benutzerdefinierte Anzeige
P DR-09
Einheit für benutzerdef. Anzeige
P K-30
Max. Wert
benutzerdef.
Anzeige
P K-32
Min Wert
Liniar
benutzerdef.
Anzeige
0
P K-31

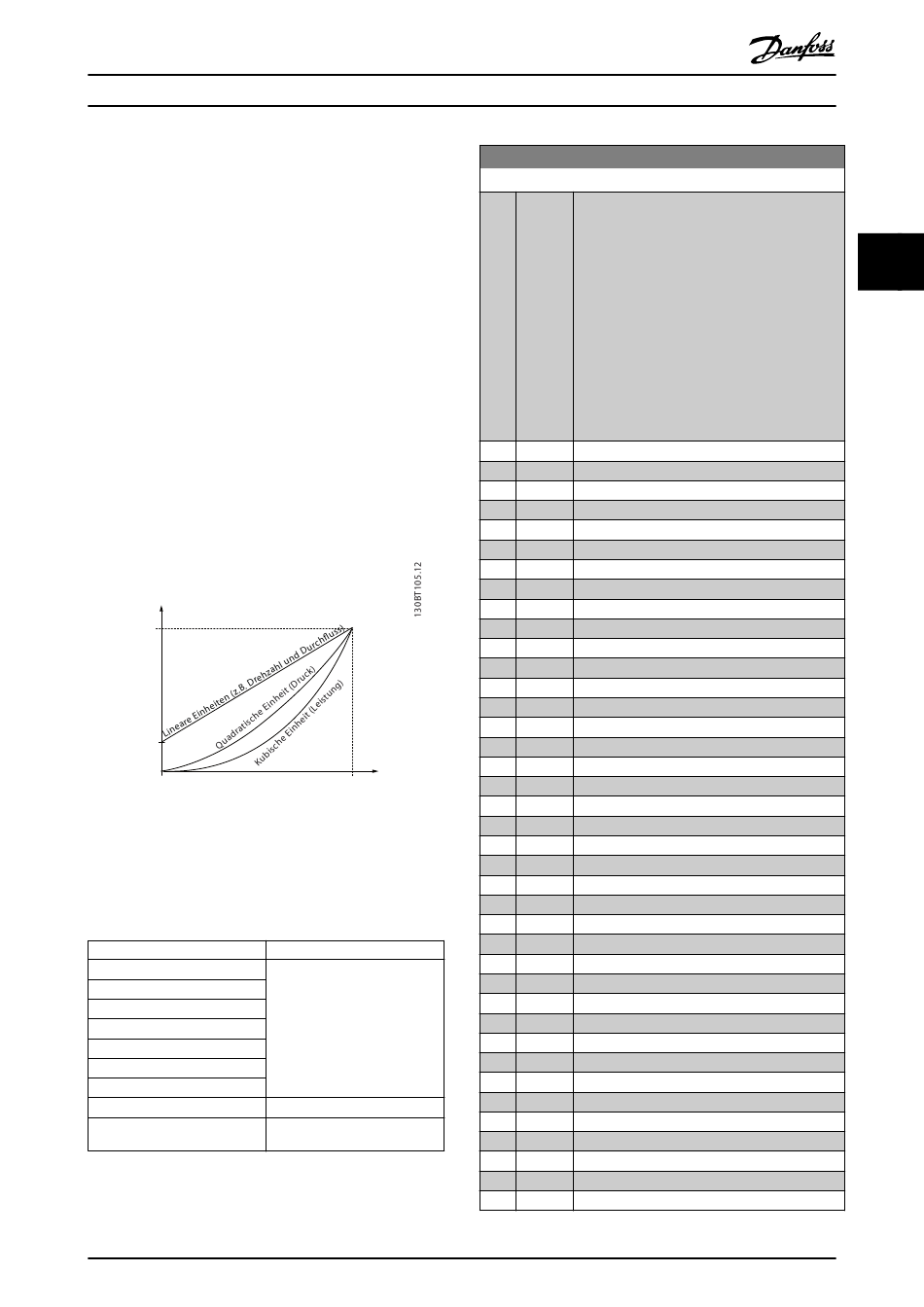

Abbildung 3.4 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Gerätetyp
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Velocity (Pos. Geschwindigkeit)
Länge
Temperatur
Druck
Leistung
Tabelle 3.2 Drehzahlbeziehungen für verschiedene
Gerätetypen
MG33MN03
Programmierhandbuch
Motordrehzahl
Max Drehzahl
P F-17 (UPM)
P F-15 (Hz)
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
0-30 Einheit für benutzerdefinierte Anzeige
Option: Funktion:
Sie können die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP program-
mieren. Die ausgewählte Einheit ergibt
automatisch eine lineare, quadratische oder
kubische Skalierungsbeziehung zur Ausgangs-
drehzahl. Diese Beziehung hängt von der
gewählten Einheit ab (siehe Tabelle 3.2). Sie
können den tatsächlich berechneten Wert in
Parameter 16-09 Benutzerdefinierte Anzeige
auslesen und/oder im Display durch Auswahl
von [16-09] Benutzerdefinierte Anzeige in
Parameter 0-20 Displayzeile 1.1 bis
Parameter 0-24 Displayzeile 3 anzeigen.
[0] Ohne
*
[1] %
[5] PPM
[10] l/min
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
[22] l/h
[23] m³/s
[24] m³/min
[25] m³/h
[30] kg/s
[31] kg/min
[32] kg/h
[33] t/min
[34] t/h
[40] m/s
[41] m/min
[45] m
[60] °C
[70] mbar
[71] bar
[72] Pa
[73] kPa
[74] m wg
[80] kW
[120] GPM
[121] Gal/s
[122] gal/min
[123] gal/h
[124] cfm
[125] Fuß³/s
[126] Fuß³/min
[127] Fuß³/h
[130] lb/s
[131] lb/min
[132] lb/h
[140] Fuß/s
