Anwendungsbeispiele

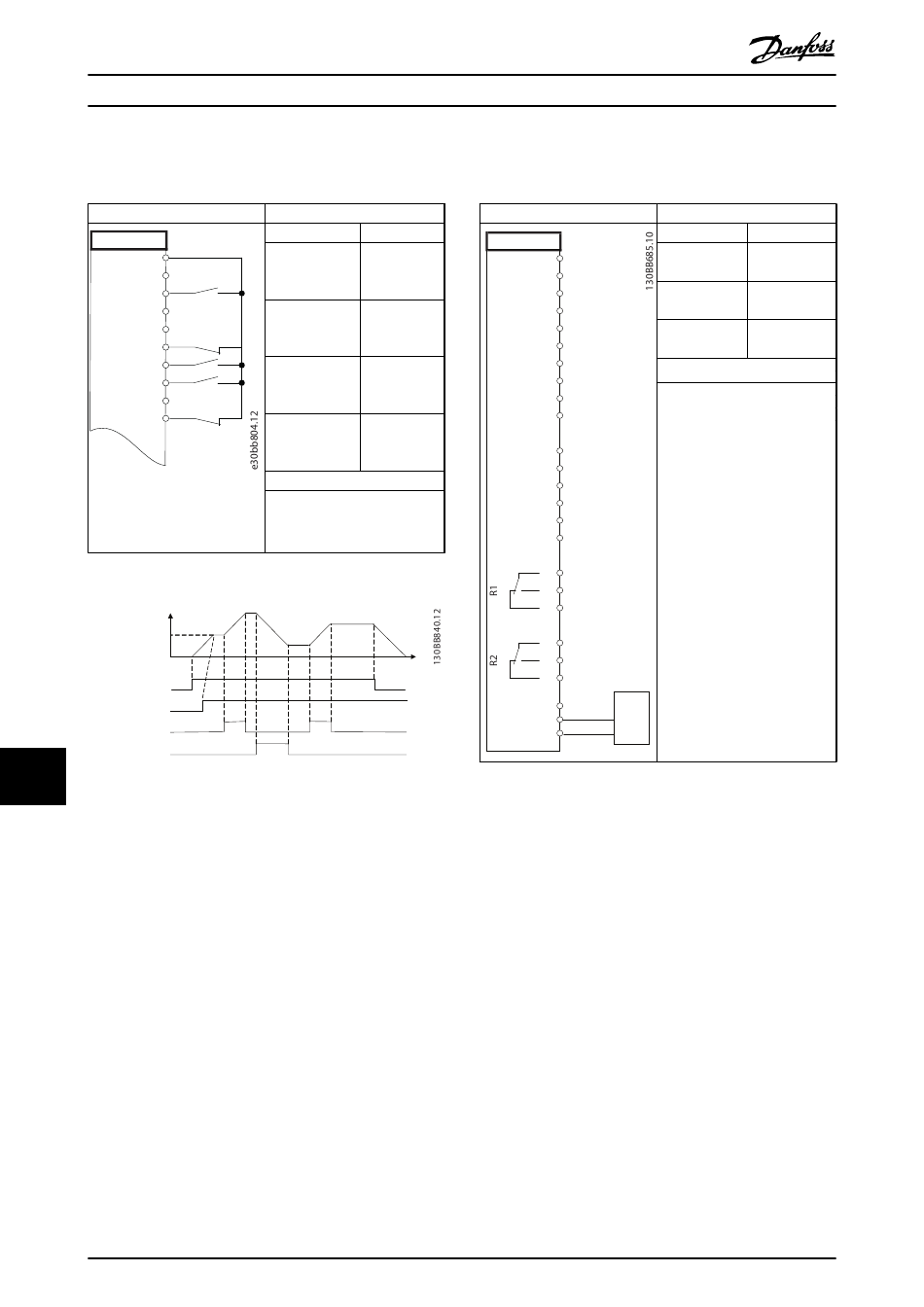

12.6 Anschlußbeispiel für Drehzahl auf/
Drehzahl ab
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
Tabelle 12.10 Anschlussbeispiel für Drehzahl auf/Drehzahl ab
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
12 12
Abbildung 12.3 Drehzahl auf/Drehzahl ab
118
®
VLT AQUA Drive FC 202
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Klemme 18
Digitaleingang
Parameter 5-12 [19] Sollw.
Klemme 27 speich.
Digitaleingang
Parameter 5-13 [21] Drehzahl
Klemme 29 auf
Digitaleingang
Parameter 5-14 [22] Drehzahl
Klemme 32 ab
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
12.7 Anschlußbeispiel für RS485-
Netzwerkverbindung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tabelle 12.11 Anschlusskonfigurationen für RS485-
Netzwerkverbindung
Parameter
Funktion Einstellung
Parameter 8-30 FC-Profil*
FC-Protokoll
Parameter 8-31 1*
Adresse
Parameter 8-32 9600*
Baudrate
*=Werkseinstellung
Hinweise/Anmerkungen:
Wählen Sie in den Parametern
Protokoll, Adresse und
Baudrate.
