Anwendungsbeispiele

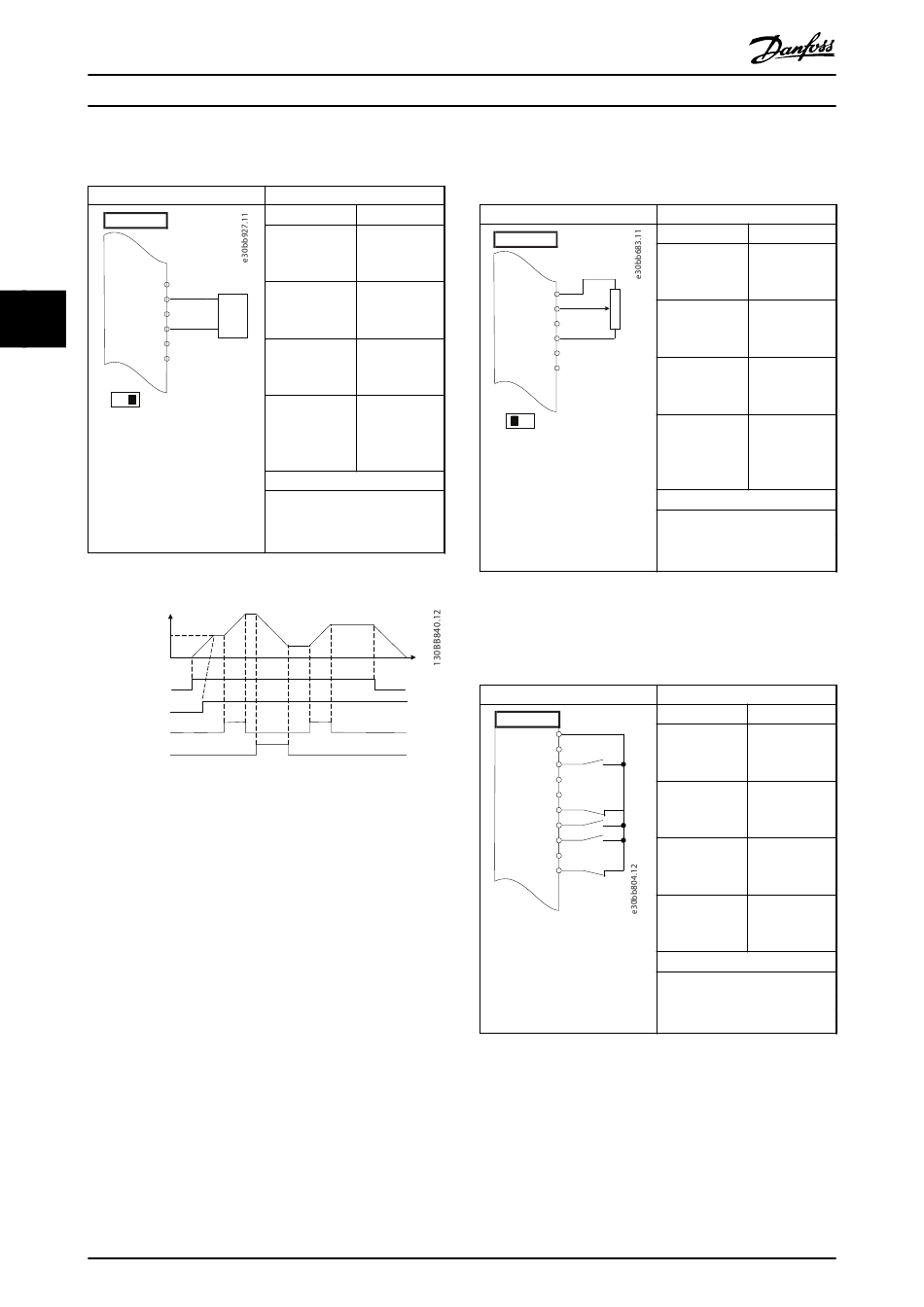

4.3.2 Strom Analoger Drehzahlsollwert

FC
+10 V 50
A IN
53
4 4
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 4.4 Strom Analoger Drehzahlsollwert
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Abbildung 4.1 Drehzahl auf/Drehzahl ab
68
®
VLT
Parameter
Funktion Einstellung
Parameter 6-12 4 mA*
Klemme 53 Skal.
Min.Strom
Parameter 6-13 20 mA*
+
Klemme 53 Skal.
Max.Strom
-
4 - 20mA Parameter 6-14 0 U/min
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 1500 U/min
Klemme 53 Skal.
Max.-Soll/
Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
Decentral Drive FCD 302
4.3.3 Drehzahlsollwert (Verwendung eines
manuellen Potenziometers)
FC
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 4.5 Drehzahlsollwert (Verwendung eines manuellen
Potenziometers)

4.3.4 Drehzahl auf/Drehzahl ab

FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
Tabelle 4.6 Drehzahl auf/Drehzahl ab
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
≈ 5kΩ
Klemme 53 Skal.
Max.Spannung
Parameter 6-14 0 U/min
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 1500 U/min
Klemme 53 Skal.
Max.-Soll/
Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Klemme 18
Digitaleingang
Parameter 5-12 [19] Sollw.
Klemme 27 speich.
Digitaleingang
Parameter 5-13 [21] Drehzahl
Klemme 29 auf
Digitaleingang
Parameter 5-14 [22] Drehzahl
Klemme 32 ab
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
MG04H303
