Programmieren

2 Programmieren
2
2

2.1 Grafische und numerische LCPs

Am einfachsten lässt sich der Frequenzumrichter über die
grafische Bedieneinheit (LCP 102) programmieren. Bei
Verwendung der numerischen Bedieneinheit (LCP 101)
benötigen Sie das Projektierungshandbuch des Frequen-
zumrichters als Referenz.
Das LCP ist in 4 Funktionsbereiche unterteilt:
1.
Grafisches Display mit Statuszeilen.
2.
Menütasten und Anzeigeleuchten - Änderung der
Parameter und Umschalten zwischen Displayfunk-
tionen.
3.
Navigationstasten und Anzeigeleuchten.
4.
Bedientasten mit Anzeigeleuchten
Auf dem LCP-Display können Sie bei der Anzeige von
Status bis zu 5 Betriebsvariablen anzeigen.
Displayzeilen:
a.
Statuszeile: Statusmeldungen mit der Anzeige
von Symbolen und Grafiken.
b.
Zeile 1-2: Bedienerdatenzeilen mit Anzeige der
definierten oder gewählten Daten. Fügen Sie
durch Drücken der Taste [Status] eine zusätzliche
Zeile hinzu.
c.
Statuszeile: Statusmeldungen mit angezeigtem
Text.
HINWEIS
Wenn die Inbetriebnahme verzögert wird, zeigt das LCP
die Meldung INITIALISIERUNG an, bis es betriebsbereit
ist. Das Hinzufügen oder Entfernen von Optionen kann
die Inbetriebnahme verzögern.
12
®
VLT
AutomationDrive FC 301/302
1
2
3
4

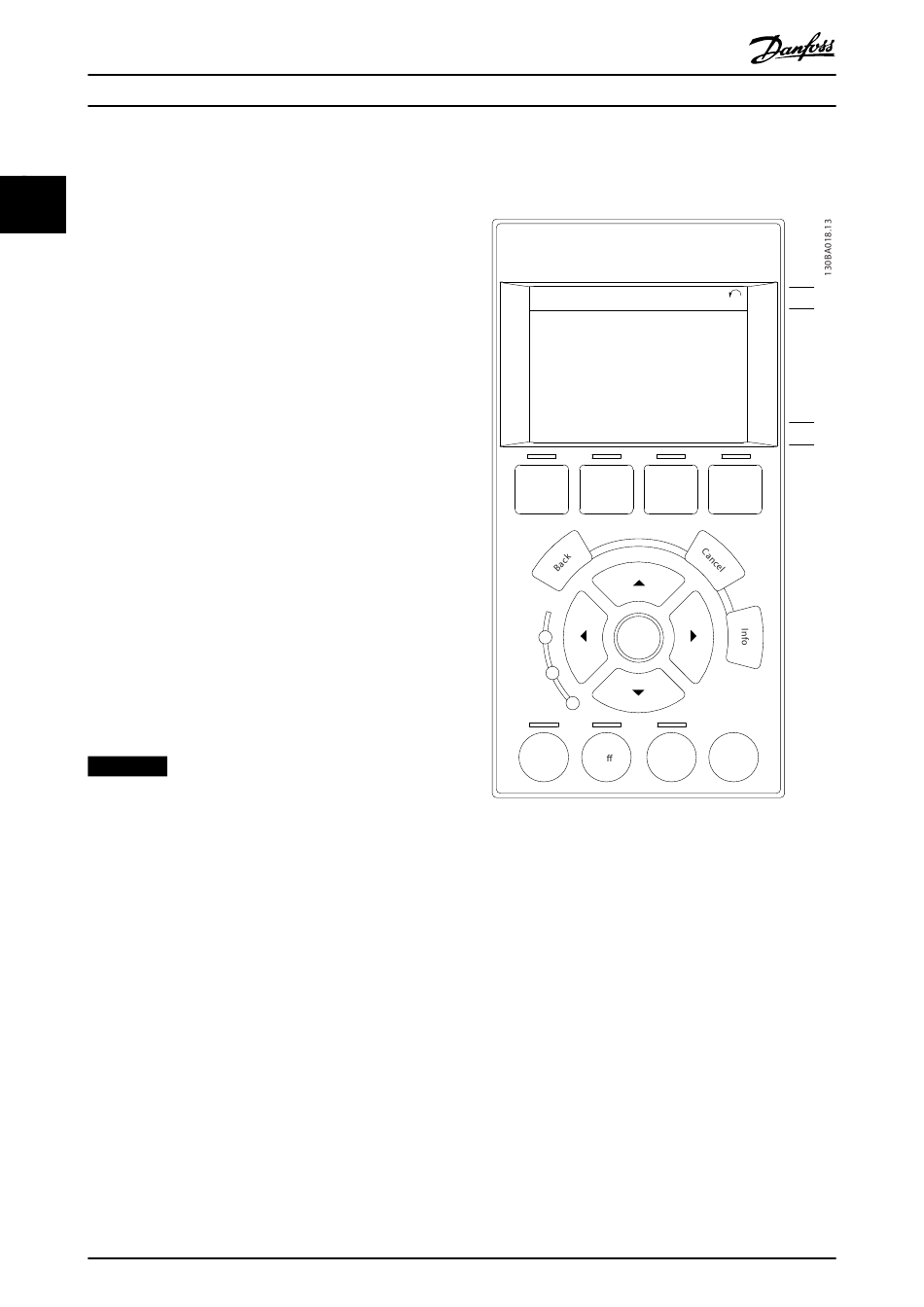

Abbildung 2.1 LCP
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
Status
1234rpm
10,4A
43,5Hz
Run OK
Quick
Main
Status
Menu
Menu
OK
On
Warn.
Alarm
Hand
Auto
O
on
on
a
1(0)
43,5Hz
b
c
Alarm
Log
Reset
MG33MN03
