Parameterbeschreibungen
5-40 Relaisfunktion
Option:
[198] RS Flipflop 6
[199] RS Flipflop 7
3 3
[222] Referenzfahrt OK
[223] On Target (In Ziel)
[224] Positionsfehler festge-
legten Grenzwert
überschritten
[225] Positionsbegrenzung
[226] Touch on Target
(Berührung in Ziel)
[227] Touch Activated
(Berühren aktiviert)
112
®
VLT AutomationDrive FC 301/302
Funktion:
Siehe Parametergruppe 13-1*
Vergleicher.
Siehe Parametergruppe 13-1*
Vergleicher.
Diese Option ist nur in Software-
version 48.XX verfügbar.
Die Referenzfahrt ist mit der
ausgewählten Referenzfahrt-
funktion (Parameter 17-80 Homing
Function) abgeschlossen.
Diese Option ist nur in Software-
version 48.XX verfügbar.
Die Positionierung ist
abgeschlossen und das In-Ziel-
Signal wird gesendet, wenn die
Istposition innerhalb von
Parameter 3-05 On Reference
Window liegt (für die Dauer von
Parameter 3-09 On Target Time) und
die Istdrehzahl Parameter 3-05 On
Reference Window nicht
überschreitet.
Diese Option ist nur in Software-
version 48.XX verfügbar.
Der Positionsfehler überschreitet
den Wert in
Parameter 4-71 Maximum Position
Error für die in
Parameter 4-72 Position Error
Timeout eingestellte Zeit.
Diese Option ist nur in Software-
version 48.XX verfügbar.
Die Position liegt außerhalb der in
Parameter 3-06 Minimum Position
und Parameter 3-07 Maximum
Position festgelegten Grenzen.
Diese Option ist nur in Software-
version 48.XX verfügbar.
Die Zielposition wird im Touch-
Probe-Positionierungsmodus
erreicht.
Diese Option ist nur in Software-
version 48.XX verfügbar.
Touch-Probe-Positionierung aktiv.
Der Frequenzumrichter überwacht
den Touch-Probe-Sensoreingang.
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
5-41 Ein Verzög., Relais
Array [20]
Range: Funktion:
0.01 s [0.01 - 600 Eingabe der Einschaltverzögerung des
*
s] Relais. Wählen Sie eines der zwei internen
mechanischen Relais in einer Reihen-
funktion aus. Nähere Angaben finden Sie in
Parameter 5-40 Relaisfunktion.

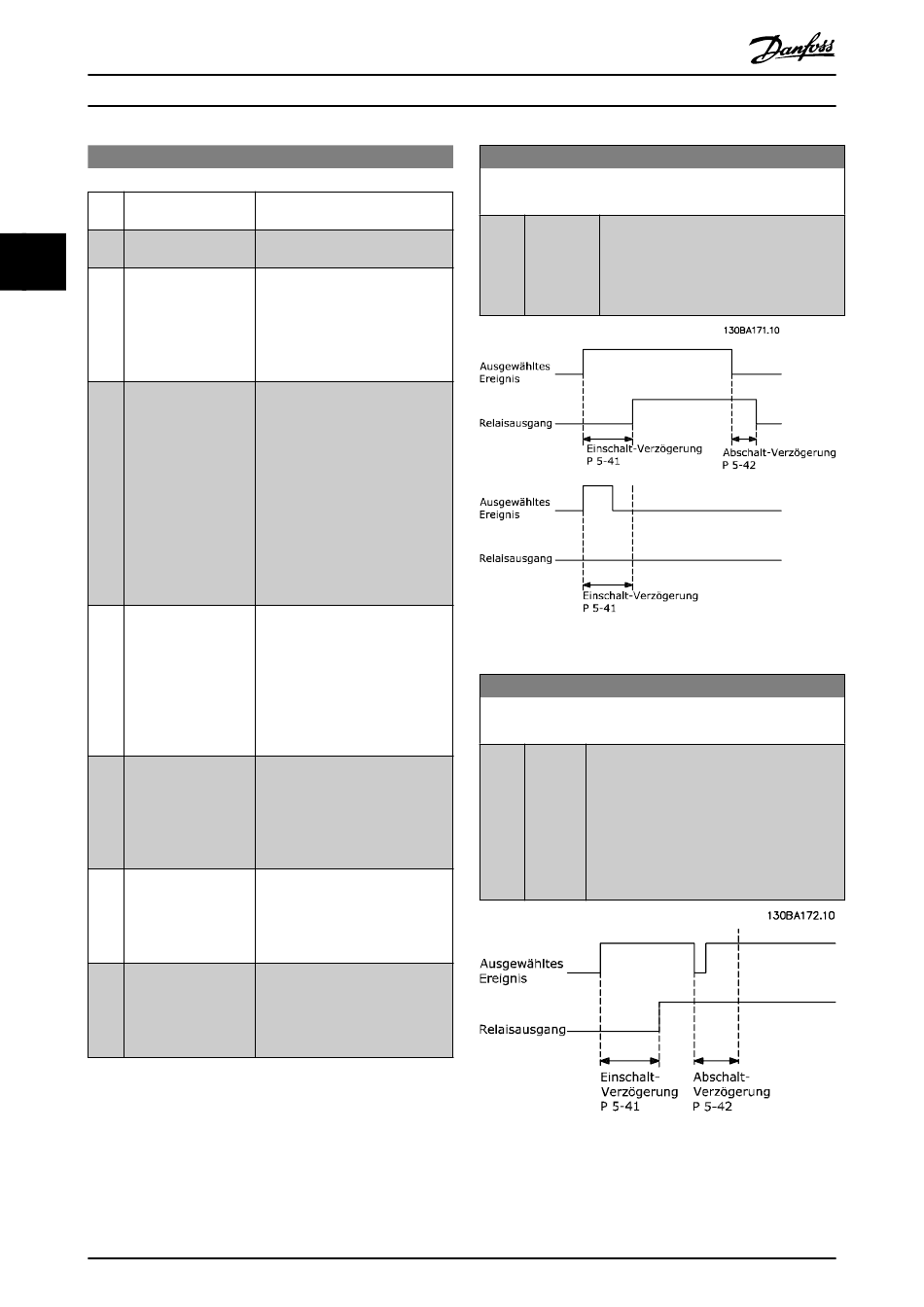

Abbildung 3.36 Ein Verzögerung, Relais
5-42 Aus Verzög., Relais
Array[20]
Range: Funktion:
0.01 s [0.01 - Geben Sie die Einschaltverzögerung des Relais
*
600 s] ein. Wählen Sie eines der zwei internen
mechanischen Relais in einer Reihenfunktion
aus. Nähere Angaben finden Sie in
Parameter 5-40 Relaisfunktion. Ändert sich die
ausgewählte Ereignisbedingung vor Ablauf
einer Einschaltverzögerung, bleibt der Relais-
ausgang unverändert.
Abbildung 3.37 Aus Verzögerung, Relais
