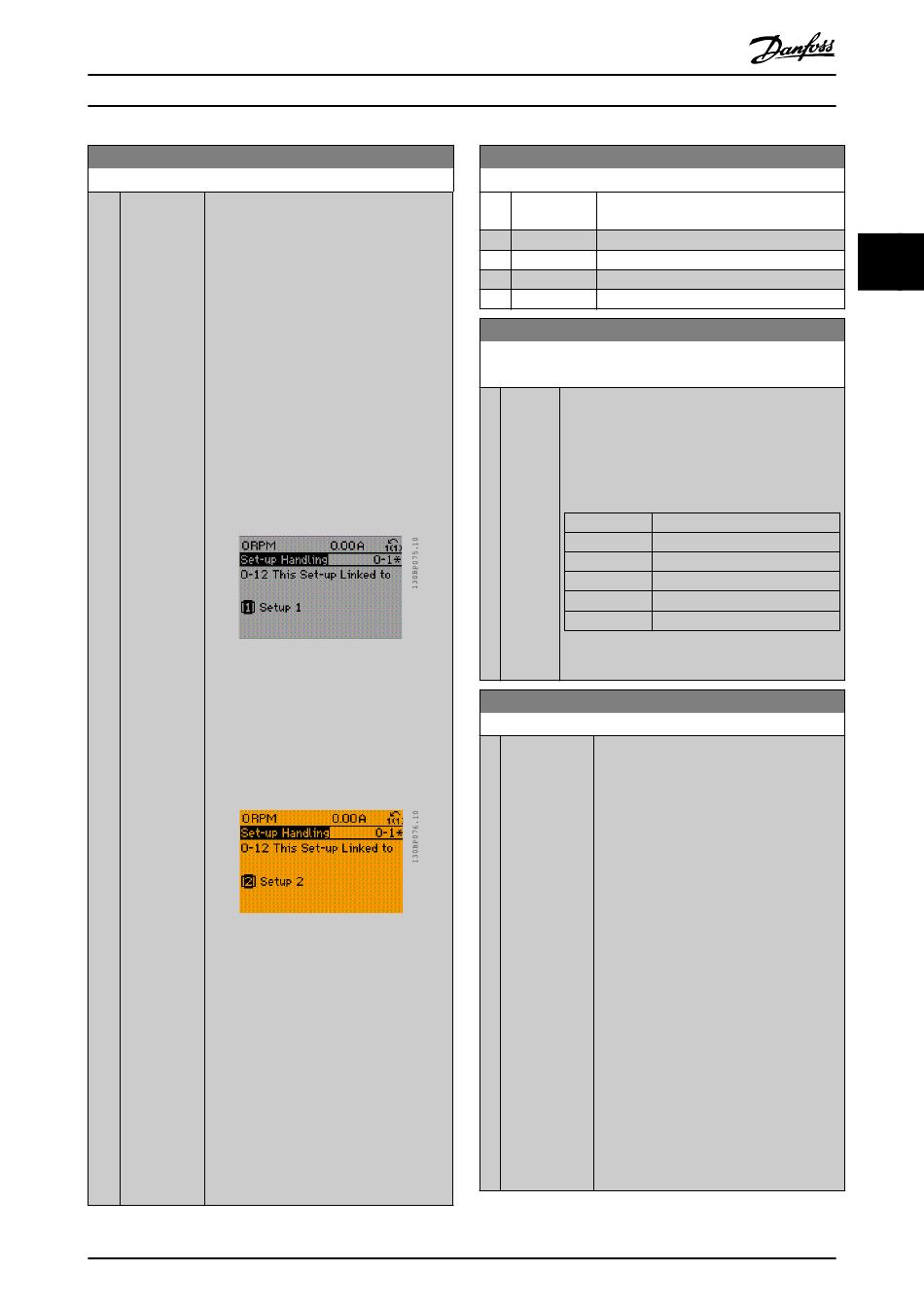

Parameterbeschreibungen
0-12 Satz verknüpfen mit
Option: Funktion:
während des Betriebs (d. h. bei laufendem
Motor).
Beispiel:
Verwenden Sie die externe Anwahl, um bei
laufendem Motor von Satz 1 zu Satz 2 zu
wechseln. Programmieren Sie zuerst
Parameter in Satz 1 und stellen Sie dann
sicher, dass Satz 1 und 2 synchronisiert
(verknüpft) werden. Die Synchronisierung
kann auf zwei Arten erfolgen:
1. Wählen Sie die folgenden Optionen:
•
[2] Konfiguration 2 in
Parameter 0-11 Programm Satz.
•
Parameter 0-12 Satz verknüpfen mit
mit [1] Konfiguration 1.
Dadurch beginnt die Verknüpfung (Synchro-
nisierung).
Abbildung 3.2 Satz 1
ODER
2. Ist Satz 1 aktiv, kopieren Sie Satz 1 zu
Satz 2. Stellen Sie dann Parameter 0-12 Satz
verknüpfen mit auf [2] Satz 2. So beginnt die
Verknüpfung.
Abbildung 3.3 Satz 2
Ist die Verknüpfung vollständig, enthält
Parameter 0-13 Anzeige: Verknüpfte Parame-
tersätze {1,2} und weist so darauf hin, dass
alle nicht während des Betriebs änderbaren
Parameter nun in Satz 1 und 2 gleich sind.
Liegen Änderungen für einen nicht während
des Betriebs änderbaren Parameter vor, z. B.
Parameter 1-30 Statorwiderstand (Rs) in
Parametersatz 2, werden diese automatisch
auch in Parametersatz 1 übernommen. Nun
können Sie während des Betriebs zwischen
Parametersatz 1 und 2 wechseln.
MG33MN03
Programmierhandbuch
0-12 Satz verknüpfen mit
Option:
[0] Nicht
*
verknüpft
[1] Satz 1
[2] Satz 2
[3] Satz 3
[4] Satz 4
0-13 Anzeige: Verknüpfte Parametersätze
Array [5]
Range:
0 [0 -
*
255 ]
0-14 Anzeige: Par.sätze/Kanal bearbeiten
Range:
0 [-2147483648
*
- 2147483647 ]
Danfoss A/S © 08/2017 Alle Rechte vorbehalten.
Funktion:
Funktion:
Zeigt eine Liste aller Parametersätze, die mit der
Funktion aus Parameter 0-12 Satz verknüpfen mit
verknüpft worden sind. Der Parameter hat 1 Index
für jeden Parametersatz. Der Wert für jeden Index
gibt an, welche Sätze mit diesem Parametersatz
verknüpft sind.
Index LCP-Wert
0 {0}
1 {1,2}
2 {1,2}
3 {3}
4 {4}
Tabelle 3.1 Beispiel für Satzverknüpfung
Funktion:
Anzeige der Einstellungen von
Parameter 0-11 Programm Satz für jeden der
4 verschiedenen Kommunikationskanäle.
Wird die Anzeige als Hex dargestellt, wie es
im LCP der Fall ist, steht jede Zahl für einen
Kanal.
Die Ziffern 1-4 stehen für die Nummer des
jeweiligen Parametersatzes. „F" steht für
Werkseinstellung, und „A" steht für den
aktiven Parametersatz. Von rechts nach links
lauten die Kanäle wie folgt: LCP, FC-Seriell,
USB, Feldbus 1-5.
Beispiel: Die Nummer AAAAAA21h bedeutet
Folgendes:
•
Der Frequenzumrichter hat über
einen Feldbuskanal Parametersatz 2
empfangen. Diese Auswahl ist in
Parameter 0-11 Programm Satz
aufgeführt.
•
Ein Benutzer hat über das LCP
Parametersatz 1 ausgewählt.
•
Alle anderen Kanäle verwenden
den aktiven Parametersatz.
