Anwendungsbeispiele

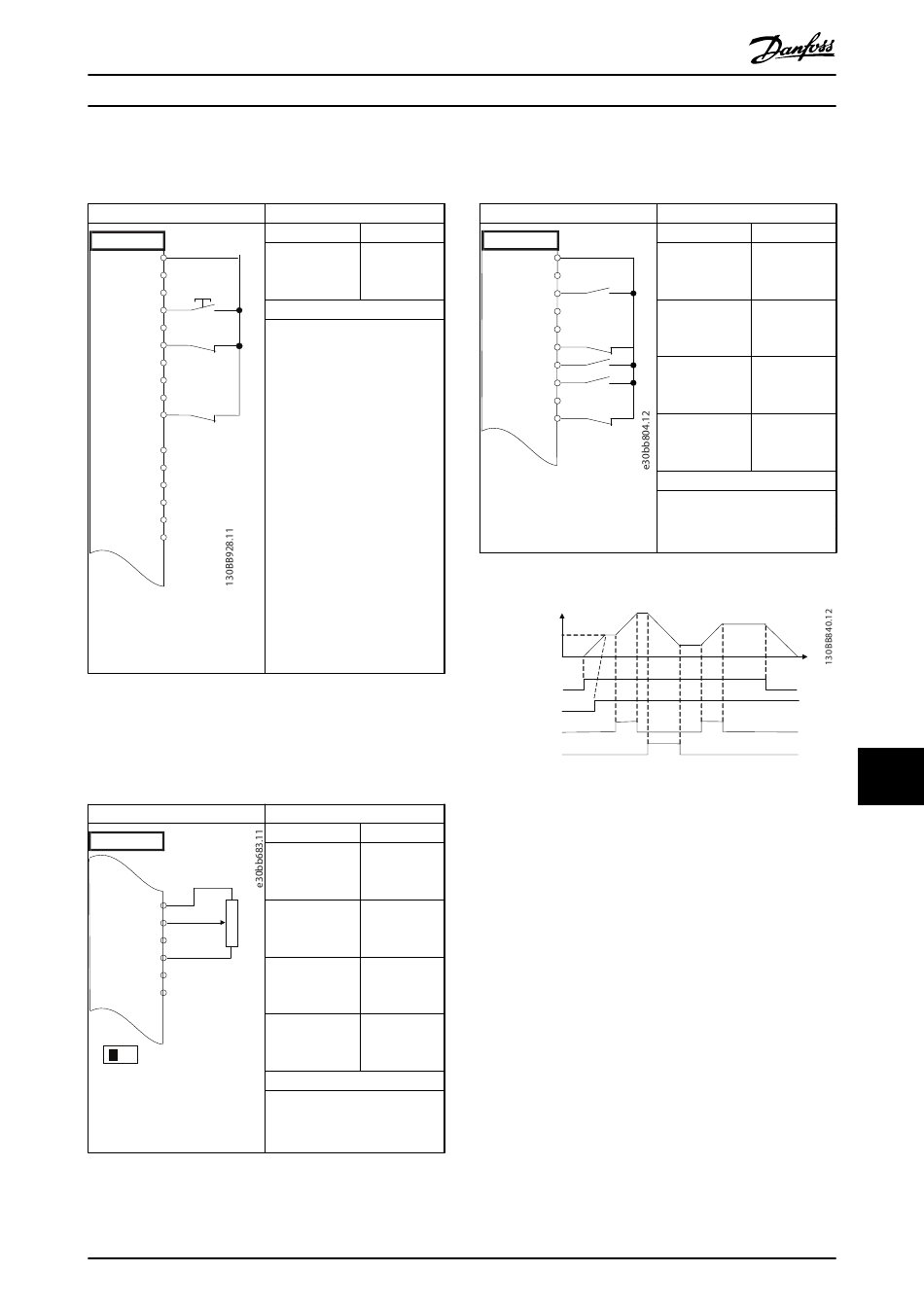

12.5 Anschlussbeispiel für externe
Alarmquittierung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.8 Anschlussbeispiel für externe Alarmquittierung
12.6 Anschlusskonfigurationen für
Drehzahlsollwert unter Verwendung
eines manuellen Potenziometers
FC
+10 V 50
A IN
53 ≈ 5kΩ
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 12.9 Verkabelungskonfigurationen für Drehzahlsollwert
(Unter Verwendung eines manuellen Potenziometers)
MG38C103
Projektierungshandbuch
Parameter
Funktion Einstellung
Parameter 5-11 [1] Reset
Klemme 19
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Parameter
Funktion Einstellung
Parameter 6-10 0,07 V*
Klemme 53 Skal.
Min.Spannung
Parameter 6-11 10 V*
Klemme 53 Skal.
Max.Spannung
Parameter 6-14 0 U/min
Klemme 53 Skal.
Min.-Soll/Istwert
Parameter 6-15 1500 U/min
Klemme 53 Skal.
Max.-Soll/Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
12.7 Anschlussbeispiel für Drehzahl auf/
Drehzahl ab
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
Tabelle 12.10 Anschlussbeispiel für Drehzahl auf/Drehzahl ab
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Abbildung 12.4 Drehzahl auf/Drehzahl ab
Parameter
Funktion Einstellung
Parameter 5-10 [8] Start*
Klemme 18
Digitaleingang
Parameter 5-12 [19] Sollw.
Klemme 27 speich.
Digitaleingang
Parameter 5-13 [21] Drehzahl
Klemme 29 auf
Digitaleingang
Parameter 5-14 [22] Drehzahl
Klemme 32 ab
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
