4 Reparatur

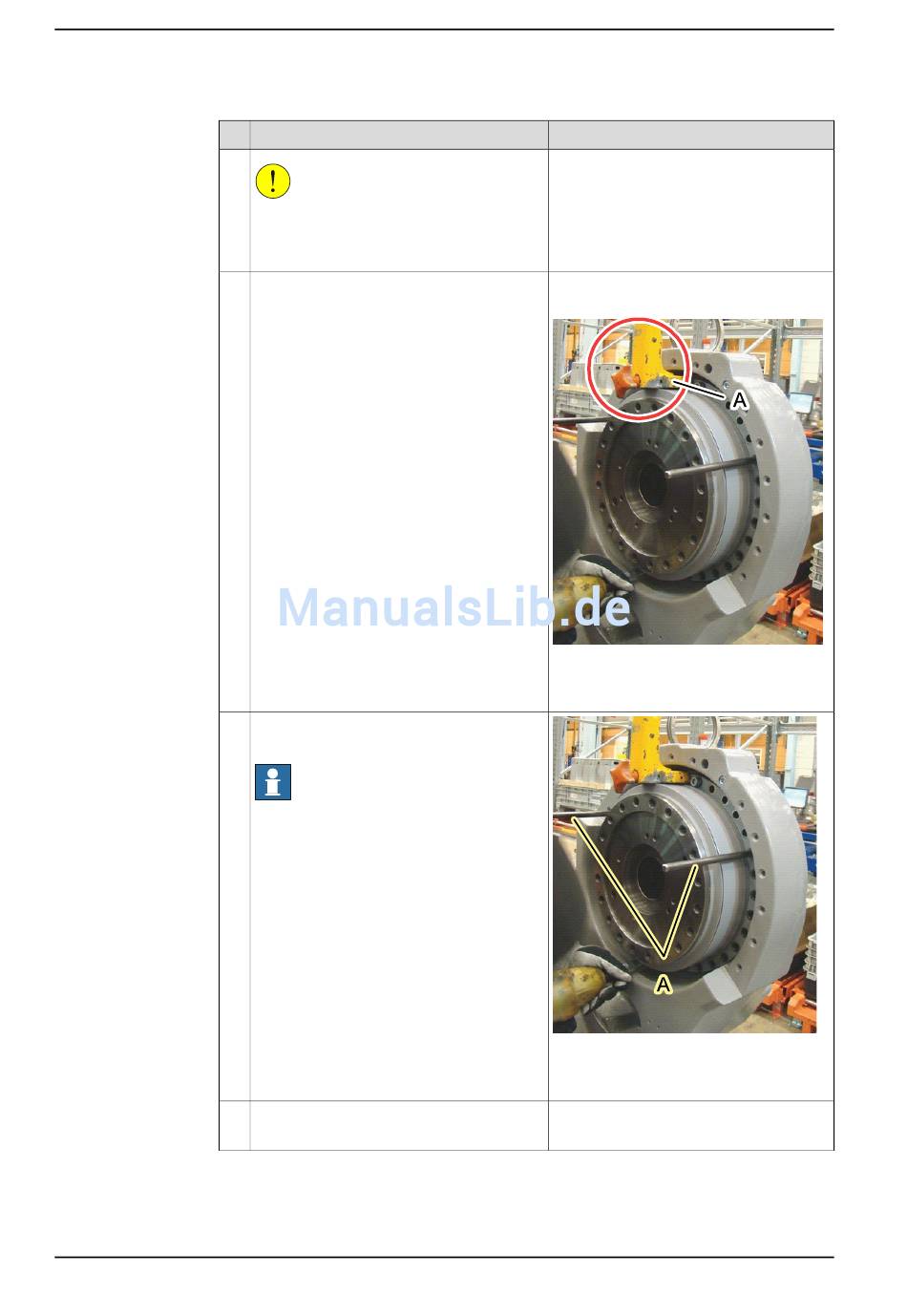

4.7.2 Austauschen von Getriebe Achse 2
Fortsetzung
3
4
5
6
Fortsetzung auf nächster Seite
420
Aktion
VORSICHT
Das Getriebe wiegt 98 kg! Alle Hebevorrich-
tungen müssen entsprechend dimensioniert
sein!
Befestigen Sie das Hebewerkzeug in der
obersten Bohrung von Getriebe Achse 2
und sichern Sie es mit einer Rundschlinge
an einem Traversenkran o.Ä.
Bringen Sie im Rahmen zwei Führungsstifte
(M12) parallel zueinander an.
Hinweis
Schmieren Sie die Führungsstifte, damit
das Getriebe einfacher montiert werden
kann.
Befestigen Sie das Getriebe mit den Befes-
tigungsschrauben.
© Copyright 2007-2014 ABB. Alle Rechte vorbehalten.
Hinweis
Artikelnr. siehe:
Erforderliche Ausrüstung
auf Seite
412.
xx1000000378
Teile:
•
A: Hebewerkzeug
xx1000000376
Teile:
•
A: Führungsstifte (2 Stück)
M12 x 60 (32 Stück)
Anzugsdrehmoment: 120 Nm
3HAC026876-003 Revision: L
