L-2

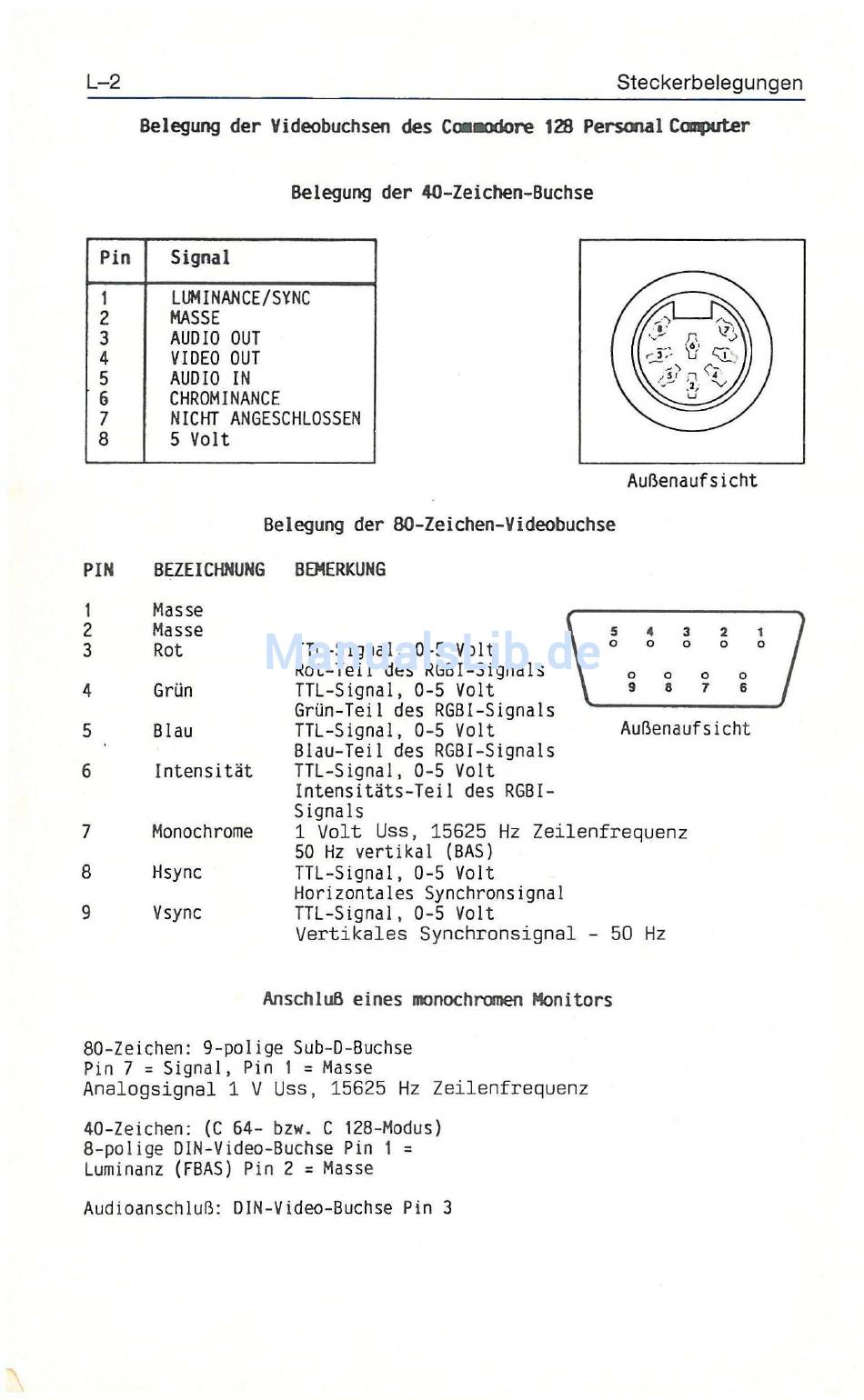

Belegung d e r Videobuchsen d e s Coaaodore 128 Personal Computer
Pin S i g n a l
1
LUMINANCE/SYNC
2 MASSE
3 AUDIO OUT
VIDEO OUT
4
5 AUDIO IN
6 CHROMINANCE
NICHT ANGESCHLOSSEN
7
8 5 V o l t
BEZEICHNUNG
PIN
Masse
1
2 Masse
3 Rot
Grün
4
5 Blau
6
Intensität
7
Monochrome
8
Hsync
9
Vsync
80-Zeichen: 9 - p o l i g e Sub-D-Buchse
P i n 7 = S i g n a l , P i n 1 = Masse
A n a l o g s i g n a l 1 V U s s , 1 5 6 2 5 Hz Z e i l e n f r e q u e n z
40-Zeichen: (C 64- bzw. C 128-Modus)
8 - p o l i g e DIN-Video-Buchse P i n 1 =
Luminanz (FBAS) P i n 2 = Masse
A u d i o a n s c h l u ß : DIN-Video-Buchse P i n 3
Belegung d e r 4 0 - Z e i c n e n - B u c h s e
Belegung der 80-Zeichen-Videobuchse
BEMERKUNG
T T L - S i g n a l , 0-5 V o l t
R o t - T e i l des RGBI-Signals
T T L - S i g n a l , 0-5 V o l t
G r ü n - T e i l des RGBI-Signals
T T L - S i g n a l , 0-5 V o l t
B l a u - T e i l des RGBI-Signals
T T L - S i g n a l , 0-5 V o l t
I n t e n s i t ä t s - T e i l des RGBI-
S i g n a l s
1 U s s , 1 5 6 2 5 Hz Z e i l e n f r e q u e n z
V o l t
50 Hz v e r t i k a l (BAS)
T T L - S i g n a l , 0-5 V o l t
H o r i z o n t a l e s S y n c h r o n s i g n a l
T T L - S i g n a l , 0-5 V o l t
V e r t i k a l e s S y n c h r o n s i g n a l - 50 Hz
Anschluß e i n e s monochromen Monitors
Steckerbelegungen
A u ß e n a u f s i e h t
A u ß e n a u f s i c h t
