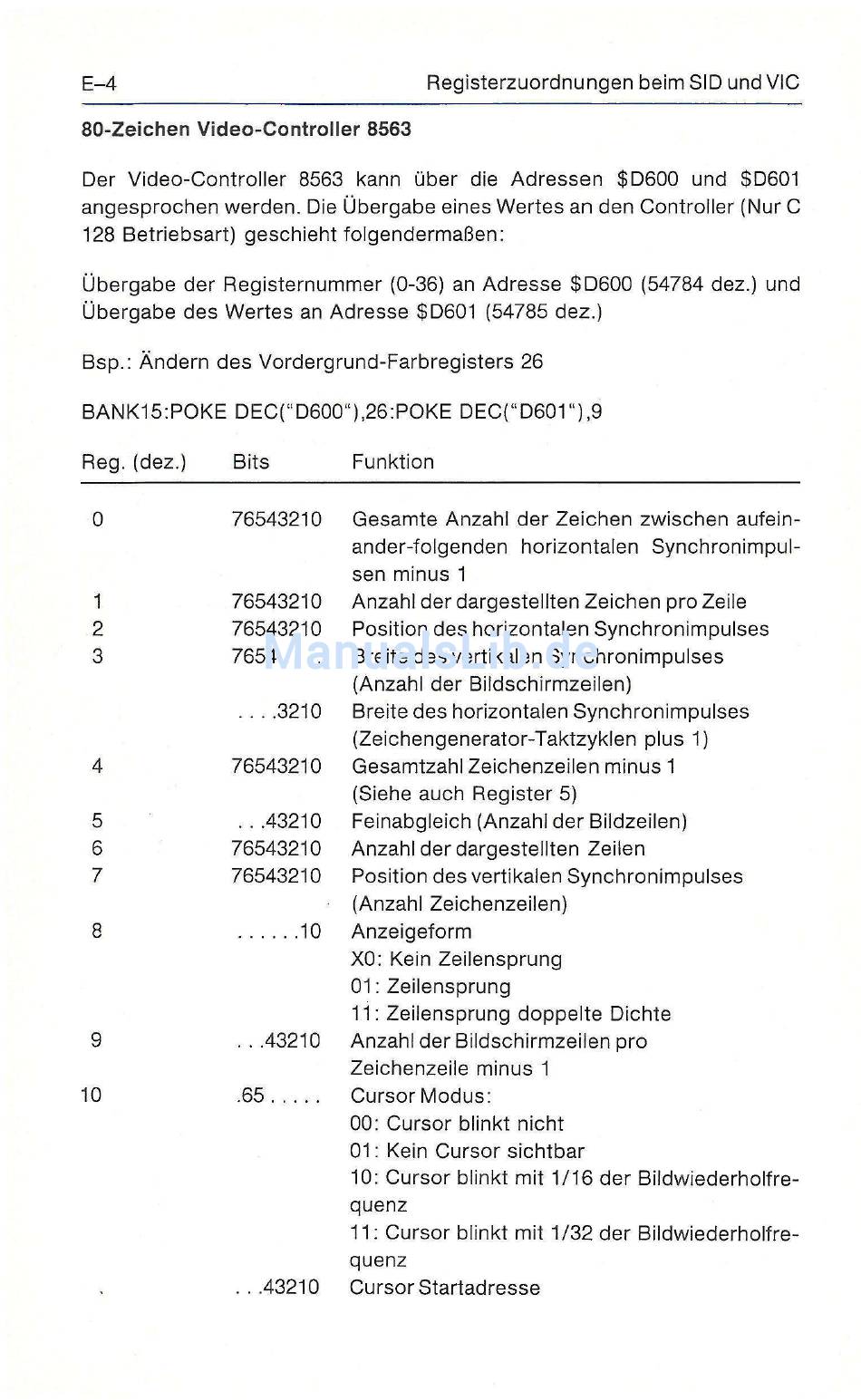

Commodore 128 Bedienungshandbuch Seite 412

E-4
80-Zeichen Video-Controller 8563
Der Video-Controller 8563 kann über die Adressen $D600 und $D601
angesprochen werden. Die Übergabe eines Wertes an den Controller (Nur C
128 Betriebsart) geschieht folgendermaßen:
Übergabe der Registernummer (0-36) an Adresse $D600 (54784 dez.) und
Übergabe des Wertes an Adresse $D601 (54785 dez.)
Bsp.: Ändern des Vordergrund-Farbregisters 26
BANK15:POKE DEC("D600"),26:POKE DEC("D601"),9
Reg. (dez.) Bits
0 76543210
1 76543210
2 76543210
3 7654 . . . .
. . . .3210
4 76543210
5 ...43210
6 76543210
7 76543210
8
9 ...43210
10 .65
...43210
Registerzuordnungen beim SID und VIC
Funktion
Gesamte Anzahl der Zeichen zwischen aufein-
ander-folgenden horizontalen Synchronimpul-
sen minus 1
Anzahl der dargestellten Zeichen pro Zeile
Position des horizontalen Synchronimpulses
Breite des vertikalen Synchronimpulses
(Anzahl der Bildschirmzeilen)
Breite des horizontalen Synchronimpulses
(Zeichengenerator-Taktzyklen plus 1)
Gesamtzahl Zeichenzeilen minus 1
(Siehe auch Register 5)
Feinabgleich (Anzahl der Bildzeilen)
Anzahl der dargestellten Zeilen
Position des vertikalen Synchronimpulses
• (Anzahl Zeichenzeilen)
10 Anzeigeform
X0: Kein Zeilensprung
0 1 : Zeilensprung
11: Zeilensprung doppelte Dichte
Anzahl der Bildschirmzeilen pro
Zeichenzeile minus 1
Cursor Modus:
00: Cursor blinkt nicht
0 1 : Kein Cursor sichtbar
10: Cursor blinkt mit 1/16 der Bildwiederholfre-
quenz
11: Cursor blinkt mit 1 /32 der Bildwiederholfre-
quenz
Cursor Startadresse
