Steckerbelegungen

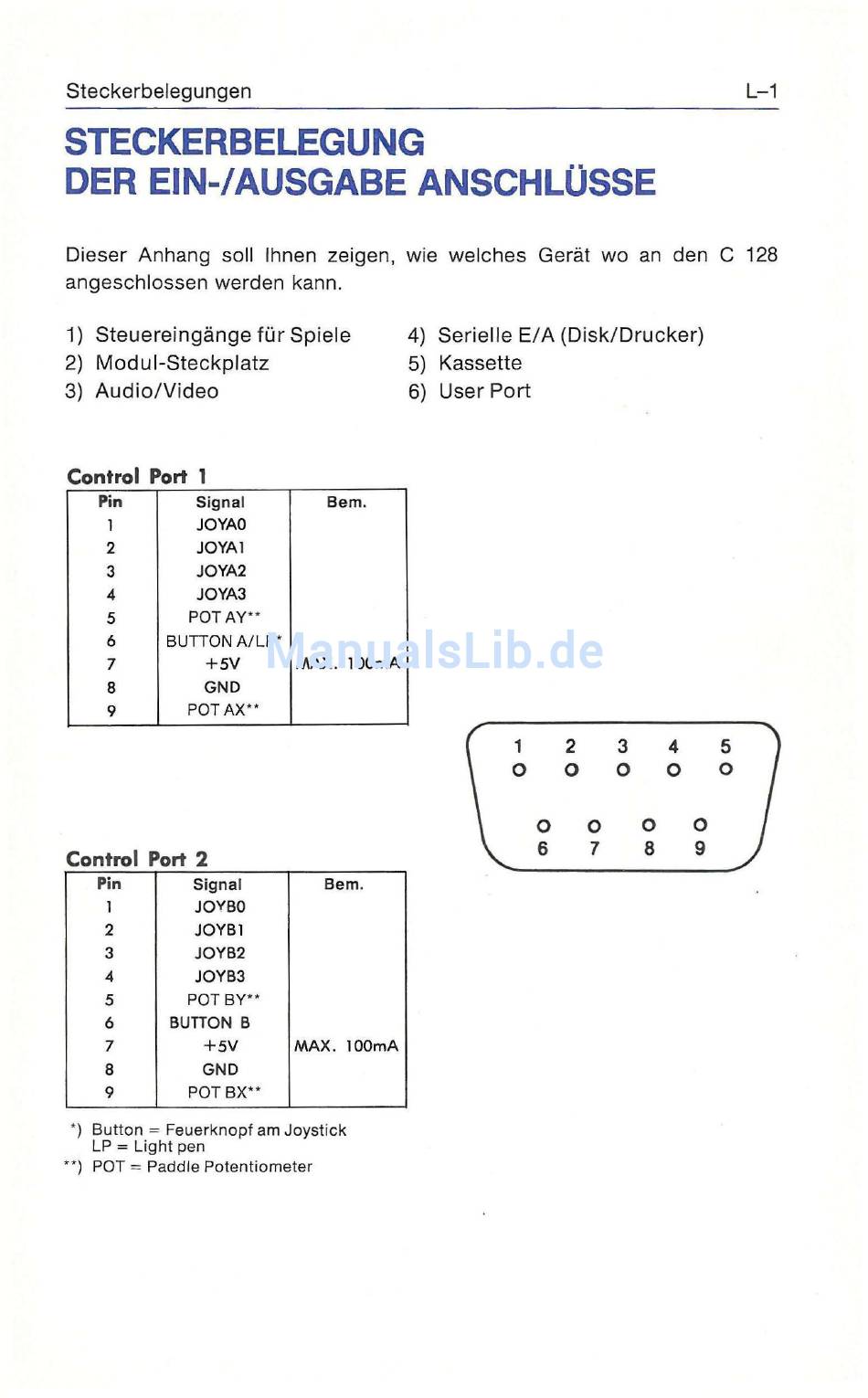

STECKERBELEGUNG
DER EIN-/AUSGABE ANSCHLÜSSE
Dieser Anhang soll Ihnen zeigen, wie welches Gerät wo an den C
angeschlossen werden kann.
1) Steuereingänge für Spiele
2) Modul-Steckplatz
3) A u d i o / V i d e o
Control Port 1
Pin
Signal
JOYAO
1
2 JOYA1
JOYA2
3
4 JOYA3
POT AY**
5
6 BUTTON A/LP*
7 + 5V
GND
8
POT AX**
9
Control Port 2
Pin
Signal
1 JOYßO
2
JOYB1
3 JOYB2
4
JOYB3
POTBY**
5
6 BUTTON B
7 + 5V
GND
8
9
P O T B X "
*) Button = Feuerknopf am Joystick
LP = Light pen
**) POT = Paddle Potentiometer
4) Serielle E/A (Disk/Drucker)
5) Kassette
6) User Port
Bern.
AAAX. 100mA
Bern.
MAX. 100mA
1 2 3 4
O O O O
o o o
L-1
5
O
o
