Inbetriebnahme
5.5 Motordrehrichtung prüfen
Prüfen Sie vor dem Betrieb des Frequenzumrichters die
Motordrehung.
1. Drücken Sie [Hand on].
2. Lassen Sie den positiven Drehzahl-Sollwert
durch Drücken von [►] anzeigen.
3. Überprüfen Sie, ob die angezeigte Drehzahl
positiv ist.
Wenn 1-06 Clockwise Direction auf [0] Normal eingestellt ist
(Werkseinstellung: Rechtslauf):
4a. Vergewissern Sie sich, dass sich der Motor im
Rechtslauf dreht.
5a. Vergewissern Sie sich, dass der Richtungspfeil
des LCP Rechtslauf anzeigt.
Wenn 1-06 Clockwise Direction auf [1] Invers eingestellt ist
(Linkslauf):
4b. Vergewissern Sie sich, dass sich der Motor im
Linkslauf dreht.
5b. Vergewissern Sie sich, dass der Richtungspfeil
des LCP Linkslauf anzeigt.
5.6 Überprüfung der Drehrichtung des
Drehgebers
HINWEIS
Siehe Optionshandbuch, wenn Sie einen optionalen
Drehgeber verwenden.
Überprüfen Sie die Drehrichtung des Drehgebers nur,
wenn Geberrückführung verwendet wird. Überprüfen Sie
die Drehrichtung des Drehgebers in der Werkseinstellung
Regelung ohne Rückführung.
1. Vergewissern Sie sich, dass der Drehgeberan-
schluss Abbildung 5.5 entspricht:

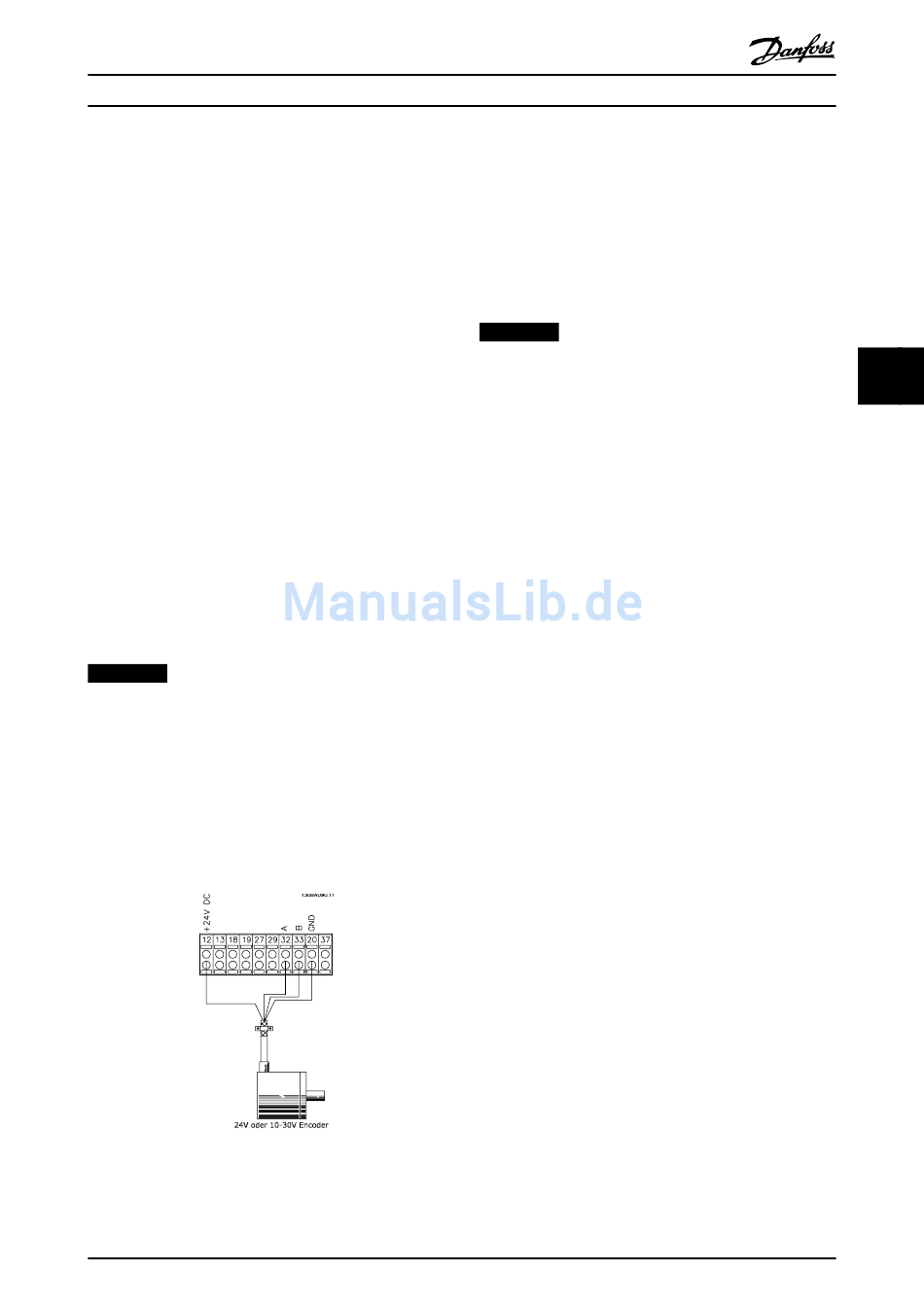

Abbildung 5.5 Anschlussplan
MG33AP03
Produkthandbuch
2.
3.
4.
5.
HINWEIS
Wenn der Istwert negativ ist, ist der Drehgeber falsch
angeschlossen!
5.7 Prüfung der Handsteuerung vor Ort
1.
2.
3.
4.
Siehe Kapitel 7.5 Fehlersuche und -behebung bei Beschleu-
nigungs- oder Verzögerungsproblemen. Informationen für
einen Reset des Frequenzumrichters nach einer
Abschaltung finden Sie unter Kapitel 7.4 Liste der
Warnungen und Alarmmeldungen.

5.8 Systemstart

Vor der Durchführung der in diesem Abschnitt
beschriebenen Inbetriebnahme müssen Verdrahtung der
Anwendung und Anwendungsprogrammierung
abgeschlossen sein. Das folgende Verfahren wird nach
erfolgter Anwendungskonfiguration empfohlen.
1.
2.
3.
4.
5.
Bei Warn- und Alarmmeldungen siehe oder Kapitel 7.4 Liste
der Warnungen und Alarmmeldungen.
Danfoss A/S © Rev. 09/2014 Alle Rechte vorbehalten.
Geben Sie den Anschluss für den Drehzahl-PID-
Istwert in 7-00 Drehgeberrückführung ein.
Drücken Sie [Hand on].
Drücken Sie [►] zur Anzeige des positiven
Drehzahl-Sollwerts (1-06 Clockwise Direction auf [0]
Normal).
Überprüfen Sie in 16-57 Feedback [RPM], ob die
Rückführung positiv ist.
Drücken Sie die [Hand on]-Taste, um einen
Handstart-Befehl am Frequenzumrichter durchzu-
führen.
Beschleunigen Sie den Frequenzumrichter durch
▲
Drücken von [ ] auf volle Drehzahl. Eine
Bewegung des Cursors links vom Dezimalpunkt
führt zu schnelleren Änderungen des Eingangs.
Achten Sie darauf, ob Beschleunigungsprobleme
auftreten.
Drücken Sie auf [Off]. Achten Sie darauf, ob
Verzögerungsprobleme auftreten.
Drücken Sie auf [Auto on].
Legen Sie einen externen Startbefehl an.
Stellen Sie den Drehzahlsollwert über den
Drehzahlbereich ein.
Entfernen Sie den externen Startbefehl.
Überprüfen Sie die Geräusch- und Vibrationspegel
des Motors, um zu gewährleisten, dass das
System wie vorgesehen arbeitet.
5 5
