7 Installieren und Konfigurieren der RS-485-
Schnittstelle

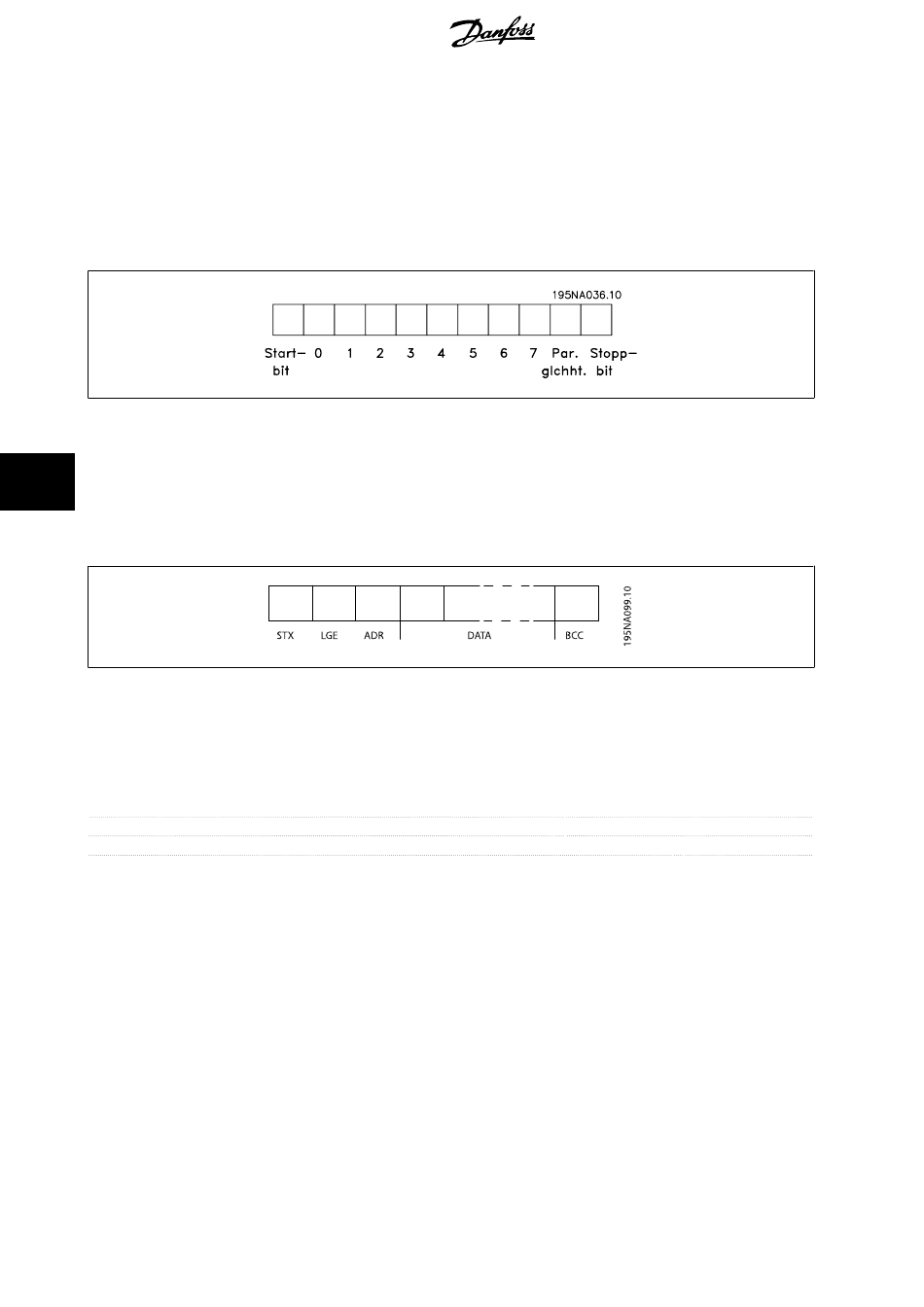

7.4 Aufbau der Telegrammblöcke für FC-Protokoll
7.4.1 Inhalt eines Zeichens (Byte)
Jedes übertragene Byte beginnt mit einem Startbit. Danach werden 8 Datenbits übertragen, was einem Byte entspricht. Jedes Byte wird über ein Paritätsbit
abgesichert, das auf „1" gesetzt wird, wenn Paritätsgleichheit gegeben ist (d. h. eine gleiche Anzahl binärer Einsen in den 8 Datenbits und dem Paritätsbit
zusammen). Ein Byte endet mit einem Stoppbit und besteht somit insgesamt aus 11 Bits.
7.4.2 Telegrammaufbau
7
Jedes Telegramm beginnt mit einem Startzeichen (STX) = 02 Hex, gefolgt von einem Byte zur Angabe der Telegrammlänge (LGE) und einem Byte, das
die Adresse des Frequenzumrichters (ADR) angibt. Danach folgen die Nutzdaten (variabel, abhängig vom Telegrammtyp). Das Telegramm schließt mit
einem Datensteuerbyte (BCC).
7.4.3 Telegrammlänge (LGE)
Die Telegrammlänge ist die Anzahl der Datenbyte plus Adressbyte ADR und Datensteuerbyte BCC.
Die Länge der Telegramme mit 4 Datenbyte beträgt:
Die Länge der Telegramme mit 12 Datenbyte beträgt:
Die Länge von Telegrammen, die Texte enthalten, ist:
1)
10 stellen die festen Zeichen dar, während das „n" variabel ist (je nach Textlänge).
7.4.4 Frequenzumrichter-Adresse (ADR)
Es wird mit zwei verschiedenen Adressformaten gearbeitet.
Der Adressbereich des Frequenzumrichters beträgt entweder 1-31 oder 1-126.
1. Adressformat 1-31:
Bit 7 = 0 (Adressformat 1-31 aktiv)
Bit 6 wird nicht verwendet
Bit 5 = 1: Broadcast, Adressbits (0-4) werden nicht benutzt
Bit 5 = 0: Kein Broadcast
Bit 0-4 = Frequenzumrichteradresse 1-31
146
®
MG.34.O1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss.
Produkthandbuch VLT Automation Low Har-
LGE = 4 + 1 + 1 = 6 Byte
LGE = 12 + 1 + 1 = 14 Byte
monic Drive
1)
10
+n Byte
