Installieren
WARNUNG
Abhängig von der Versorgungsspannung können
Spannungen bis zu 1099 V DC an den Klemmen anliegen.
Anforderungen bei Baugröße F
3
3
Der Bremswiderstand muss an den Bremsklemmen in
jedem Wechselrichtermodul angeschlossen werden.

3.3.10 Abschirmung gegen elektrisches

Rauschen
Montieren Sie vor dem Anschluss des Netzstromkabels die
EMV-Metallabdeckung, um optimalen EMV-Schutz sicherzu-
stellen.
HINWEIS
Die EMV-Metallabdeckung wird nur bei Geräten mit EMV-
Filter mitgeliefert.

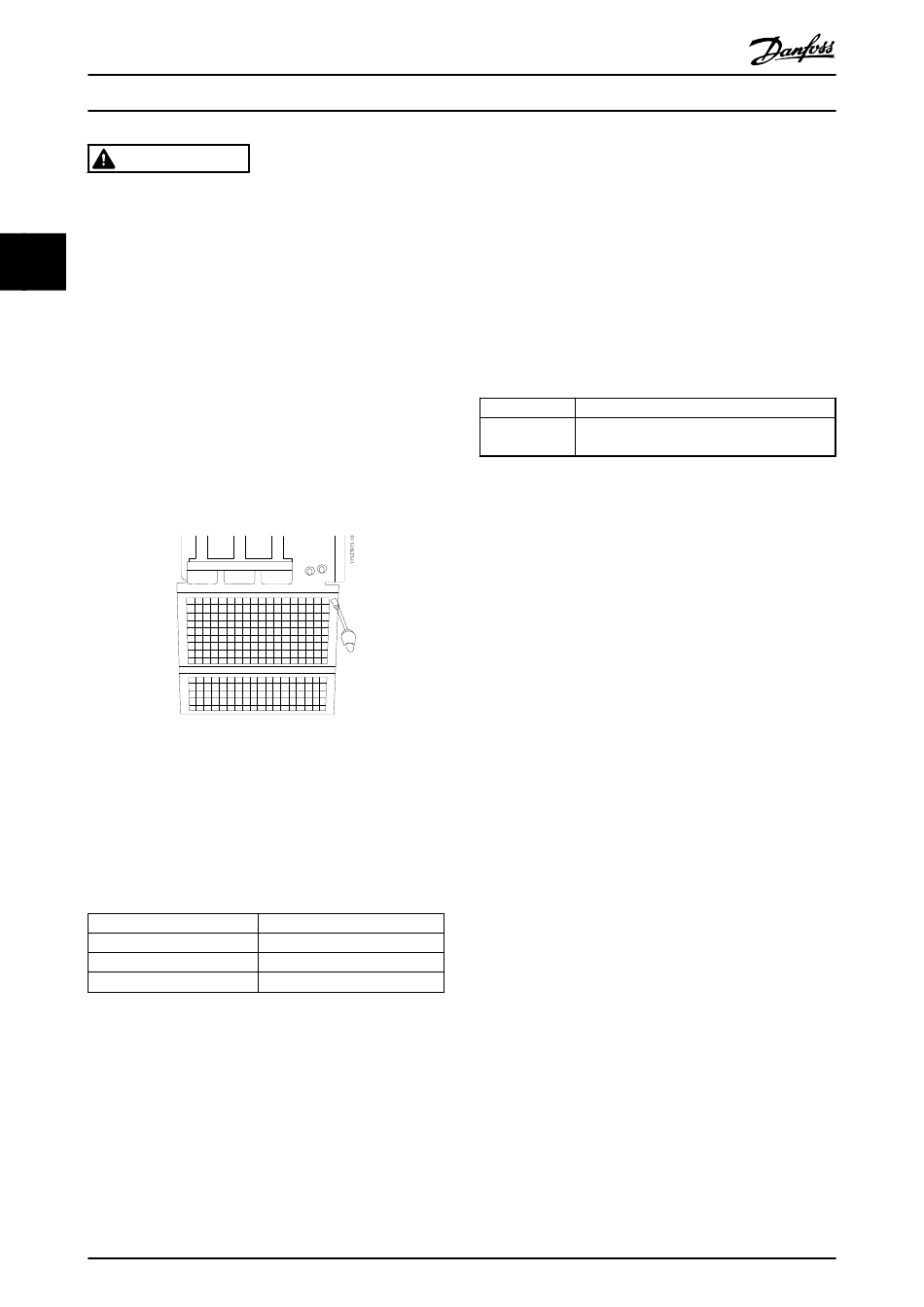

Abbildung 3.34 Montage der EMV-Abschirmung.

3.3.11 Netzanschluss

Der Netzstrom muss mit den Klemmen 91-1, 92-1, 93-1,
91-2, 92-2 und 93-2 verbunden werden (siehe Tabelle 3.22).
Die Erdung wird mit der Klemme rechts von Klemme 93
verbunden.
Klemme Nr.
91-1, 92-1, 93-1
91-2, 92-2, 93-2
94
Tabelle 3.22
HINWEIS
Überprüfen Sie das Typenschild, um sicherzustellen, dass
die Netzspannung des Frequenzumrichters mit der
Stromversorgung des Werks übereinstimmt.
Stellen Sie sicher, dass die Stromversorgung den
notwendigen Strom zum Frequenzumrichter liefern kann.
40
VLT
®
Automation Drive FC 300 12-Puls
Produkthandbuch High Power
Funktion
Netz R1/L1-1, S1/L2-1, T1/L3-1
Netz R2/L1-2, S2/L2-2, T2/L3-2
Erde
MG34Q203 – VLT® ist ein eingetragenes Warenzeichen von Danfoss
Wenn der Frequenzumrichter keine eingebauten
Sicherungen hat, stellen Sie sicher, dass die
entsprechenden Sicherungen das notwendige Schalt-
vermögen haben.
3.3.12 Externe Lüfterversorgung
Falls der Frequenzumrichter mit Gleichstrom versorgt wird
oder der Lüfter unabhängig von der Stromversorgung
laufen muss, kann eine externe Stromversorgung
eingesetzt werden. Der Anschluss erfolgt auf der
Leistungskarte.
Klemme Nr.
Funktion
100, 101
Zusatzversorgung S, T
102, 103
Interne Versorgung S, T
Tabelle 3.23
Der Anschluss auf der Leistungskarte dient zum Anschluss
der Netzspannung für die Kühllüfter. Die Lüfter werden ab
Werk für die Versorgung über eine gemeinsame AC-
Leitung angeschlossen (Kabelbrücken zwischen 100-102
und 101-103). Wenn eine externe Versorgung benötigt
wird, werden die Kabelbrücken entfernt und die
Versorgung an Klemmen 100 und 101 angeschlossen. Zur
Absicherung muss eine 5-A-Sicherung verwendet werden.
In UL-Anwendungen sollte dies eine LittleFuse KLK-5 oder
eine gleichwertige Sicherung sein.
