3.4.6 Motordrehrichtungsprüfung
Sie können die Drehrichtung durch Vertauschen von zwei
Phasen im Motorkabel oder durch Ändern der Einstellung
von 4-10 Motor Speed Direction ändern.
•
Klemme U/T1/96
angeschlossen an Phase U
•
Klemme V/T2/97
angeschlossen an Phase V
•
Klemme W/T3/98
angeschlossen an Phase W
Tabelle 3.8 Verdrahtung zur Änderung der Motordrehrichtung
Eine Motordrehrichtungsprüfung können Sie über
1-28 Motor Rotation Check und die am Display gezeigten
Schritte durchführen.

3.4.7 Netzanschluss

•
Sie können alle Frequenzumrichter an einem IT-
Netz oder einem geerdeten Versorgungsnetz
betreiben. Versorgt ein IT-Netz, eine potenzialfreie
Dreieckschaltung oder ein TT/TN-S Netz mit
geerdetem Zweig (geerdete Dreieckschaltung)
den Frequenzumrichter, so stellen Sie den EMV-
Schalter über 14-50 RFI Filter auf [0] Aus. Bei
Einstellung Aus werden die internen EMV-Filter-
kondensatoren zwischen Masse und
Zwischenkreis getrennt. Durch Trennen der
Kondensatoren werden Schäden am
Zwischenkreis vermieden und die Erdungska-
pazität gemäß IEC 61800-3 verringert.
•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
1. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in diesem Handbuch.
2. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 3.52).
MG16J203
Produkthandbuch
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
Motor
U V W
2 2 2
U V W
1 1 1
FC
96 97 98
Danfoss A/S © Rev. 06/2014 Alle Rechte vorbehalten.
1
1 Netzanschluss
2 Motoranschluss

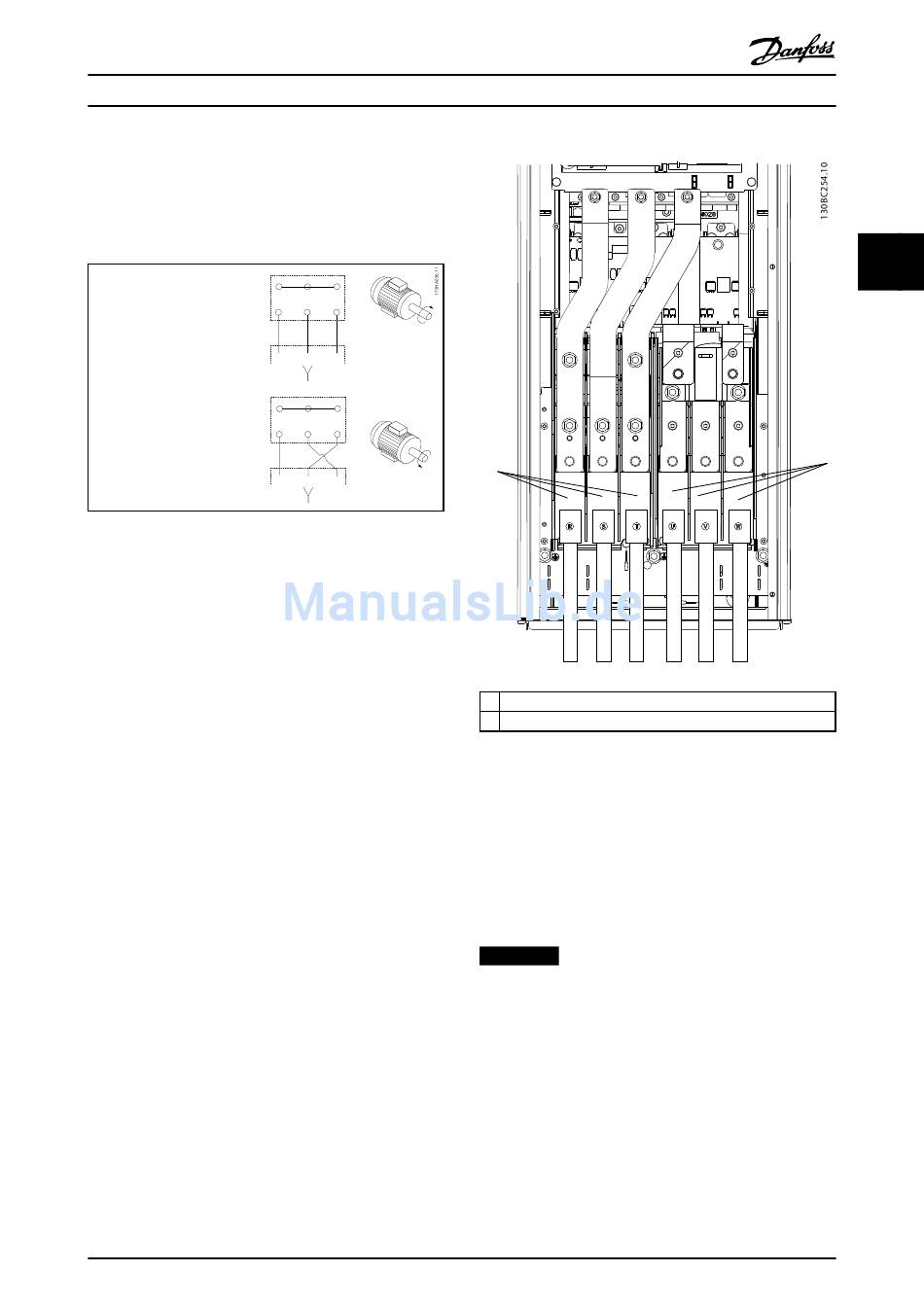

Abbildung 3.52 Netzanschluss
3.4.8 Abschirmung gegen elektrische
Störungen
Befestigen Sie vor dem Anschluss des Leistungskabels das
EMV-Abschirmblech, um optimale Störfestigkeit zu gewähr-
leisten.
HINWEIS
Das EMV-Abschirmblech ist nur in Geräten mit Funken-
tstörfilter vorhanden.
3 3
2
47
