Elektrische Installation
8.2.4 Abschirmung gegen elektrisches
Rauschen
Montieren Sie vor dem Anschluss des Netzstromkabels die
EMV-Metallabdeckung, um optimalen EMV-Schutz sicherzu-
stellen.
HINWEIS: Die EMV-Metallabdeckung wird nur bei Geräten
mit EMV-Filter mitgeliefert.
8 8

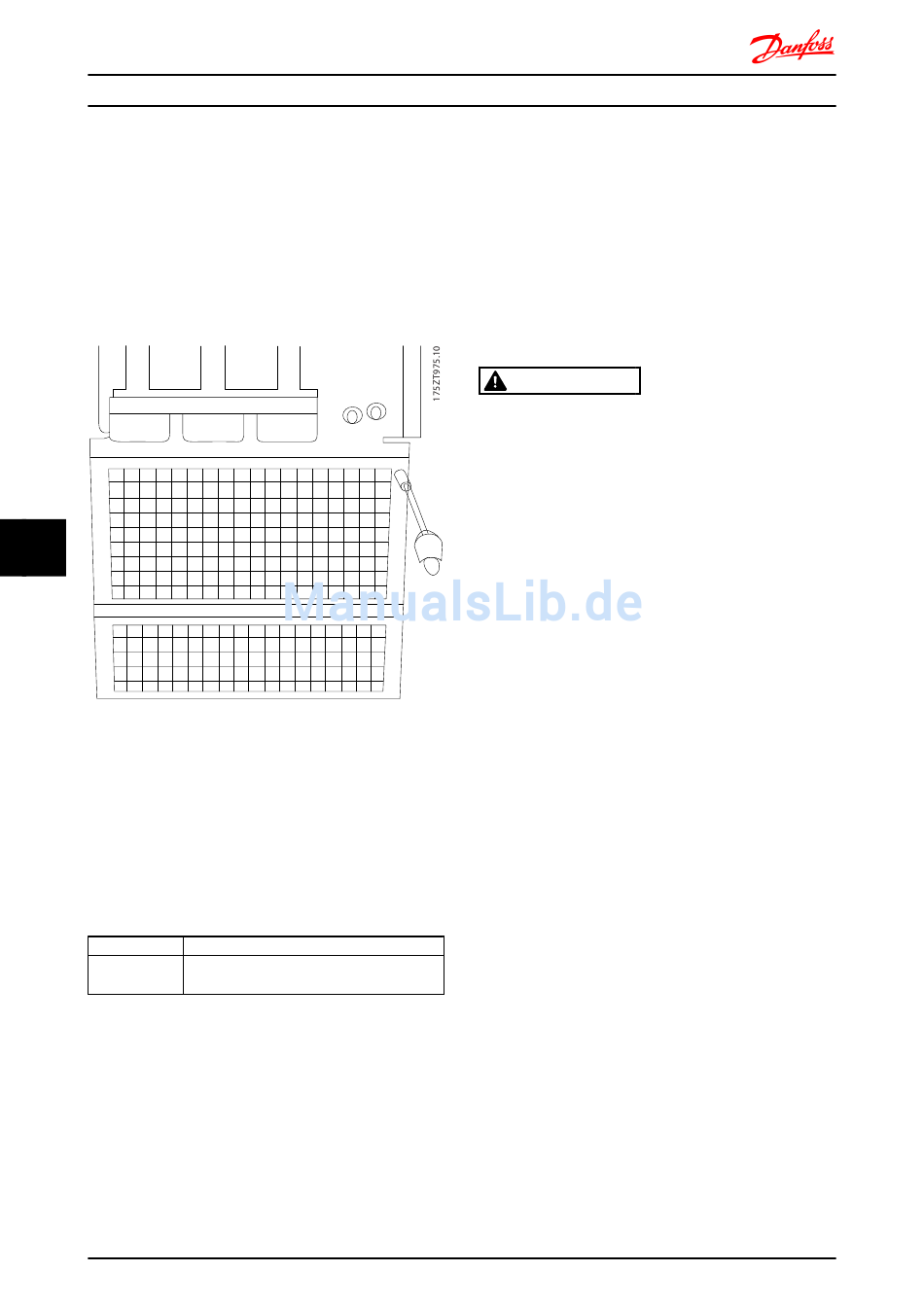

Abbildung 8.62 Montage der EMV-Abschirmung.
8.2.5 Externe Lüfterversorgung
Baugröße D,E,F
Wird der Frequenzumrichter mit Gleichstrom versorgt oder
muss der Lüfter unabhängig von der Stromversorgung
funktionieren, kann eine externe Stromversorgung
verwendet werden. Der Anschluss erfolgt auf der
Leistungskarte.
Klemme Nr.
100, 101
102, 103
Tabelle 8.36
Der Anschluss auf der Leistungskarte dient zum Anschluss
der Netzspannung für die Kühllüfter. Die Lüfter werden ab
Werk für die Versorgung über eine gemeinsame AC-
Leitung angeschlossen (Kabelbrücken zwischen 100-102
und 101-103). Wenn eine externe Versorgung benötigt
wird, werden die Kabelbrücken entfernt und die
Versorgung an Klemmen 100 und 101 angeschlossen. Es ist
eine 5-A-Sicherung vorzusehen. Bei UL-Anwendungen
muss dies LittelFuse KLK-5 oder gleichwertig sein.
198
FC 300 Projektierungshandbuch
Funktion
Zusatzversorgung S, T
Interne Versorgung S, T
MG.33.BD.03 - VLT

8.3 Sicherungen

Es wird empfohlen, versorgungsseitig Sicherungen und/
oder Trennschalter als Schutz bei Defekt von Bauteilen im
Frequenzumrichter (erster Fehler) zu verwenden.
HINWEIS
Dies ist obligatorisch, um Übereinstimmung mit IEC 60364
für CE oder NEC 2009 für UL sicherzustellen.
WARNUNG
Personal und Anlagen müssen gegen die Folgen eines
Bauteildefekts im Frequenzumrichter geschützt werden.
Abzweigschutz
Zum Schutz der Anlage vor elektrischen Gefährdungen und
Brand müssen alle Abzweigkreise in der Anlage, Schalter,
Maschinen usw. gemäß nationalen und internationalen
Vorschriften gegen Kurzschlüsse und Überstrom geschützt
werden.
HINWEIS
Die abgegebenen Empfehlungen decken nicht den
Abzweigschutz für UL ab.
Kurzschluss-Schutz:
Danfoss empfiehlt die Verwendung der unten aufgeführten
Sicherungen / Trennschalter zum Schutz von Wartungs-
personal und Gegenständen im Falle einer Bauteilstörung
im Frequenzumrichter.
®
