8.1.11 Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control

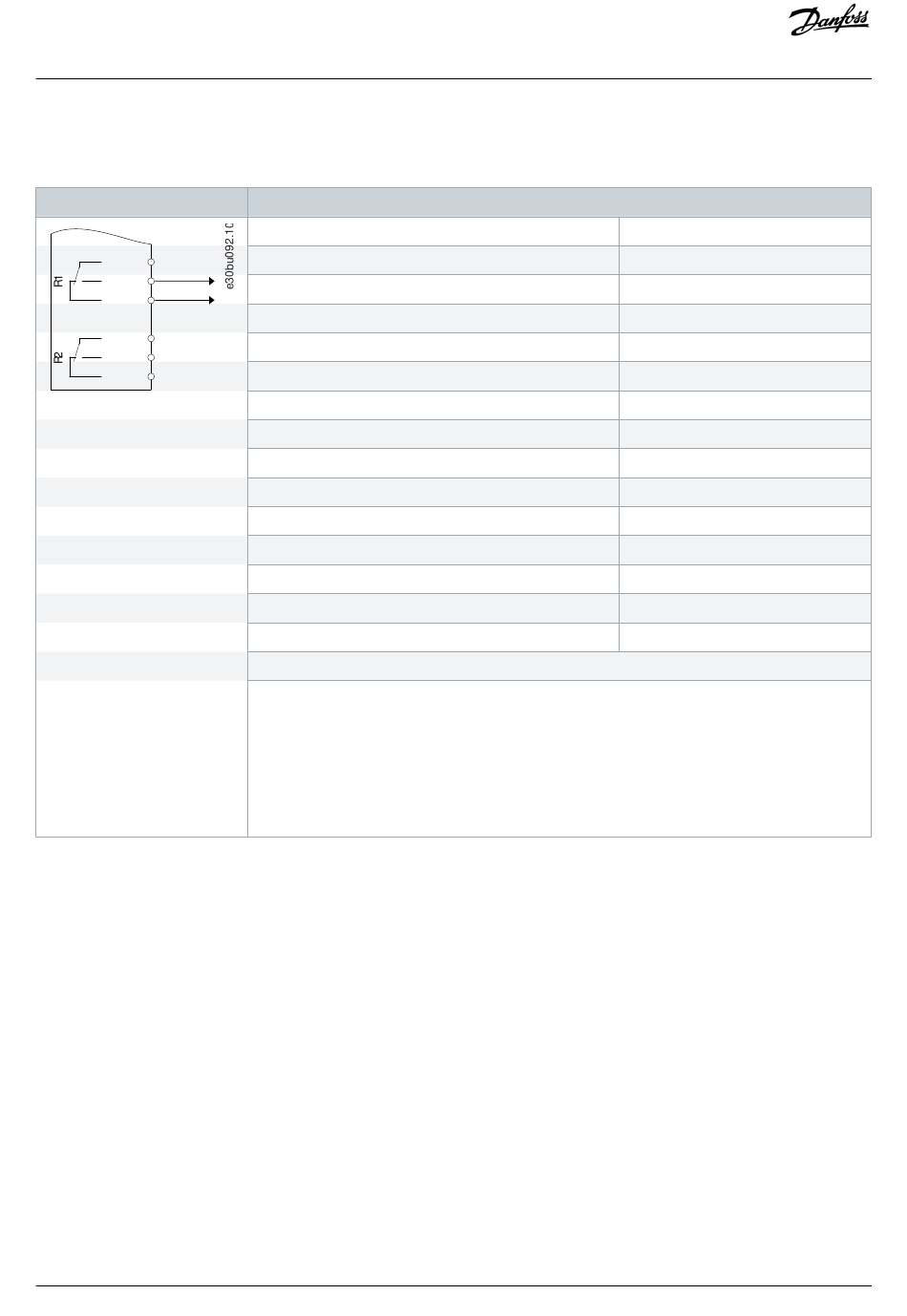

Tabelle 68: Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
XD2.21
XD2.22
XD2.23
XD2.24
XD2.25
XD2.26

8.1.12 Anschlusskonfiguration: Kompressor

SmartStart führt Sie durch die Einrichtung eines Kältekompressors, indem er Sie auffordert, Daten über den Verdichter und die
Kälteanlage einzugeben, in dem der Frequenzumrichter betrieben wird. Alle Begriffe und Einheiten in SmartStart sind in der
Kältetechnik gebräuchlich, daher können Sie die Einrichtung in 10 bis 15 einfachen Schritten mit nur 2 Tasten des LCP abschließen.
Danfoss A/S © 2018.10
Parameter
Funktion
Parameter 4-30 Drehgeberüberwachung Funktion
Parameter 4-31 Drehgeber max. Fehlabweichung
Parameter 4-32 Drehgeber Timeout-Zeit
Parameter 7-00 Drehgeberrückführung
Parameter 17-11 Inkremental Auflösung [Pulse/U]
Parameter 13-00 SL-Controller Modus
Parameter 13-01 SL-Controller Start
Parameter 13-02 SL-Controller Stopp
Parameter 13-10 Vergleicher-Operand
Parameter 13-11 Vergleicher-Funktion
Parameter 13-12 Vergleicher-Wert
Parameter 13-51 SL-Controller-Ereignis
Parameter 13-52 SL-Controller Aktion
Parameter 5-40 Relaisfunktion
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten wird, wird Warnung 90, Istwertü-
berwachung ausgegeben. Der SLC überwacht Warnung 90, Istwertüberwachung, und wenn diese
wahr wird, wird Relais 1 ausgelöst. Externe Geräte benötigen möglicherweise eine Wartung.
Wenn der Istwertfehler jedoch innerhalb von 5 s wieder unter diese Grenze fällt und die Warnung
verschwindet, drücken Sie [Reset] am LCP.
Beispiele für Anschlusskonfigurationen
Einstellung
[1] Warnung
100 U/min
5 s
[2] MCB 102
1024*
[1] On
[19] Warnung
[44] [Reset]-Taste
[21] Warnnummer
[1] ≈ (gleich)*
90
[22] Vergleicher 0
[32] Digitalausgang A-AUS
[80] SL-Digitalausgang A
