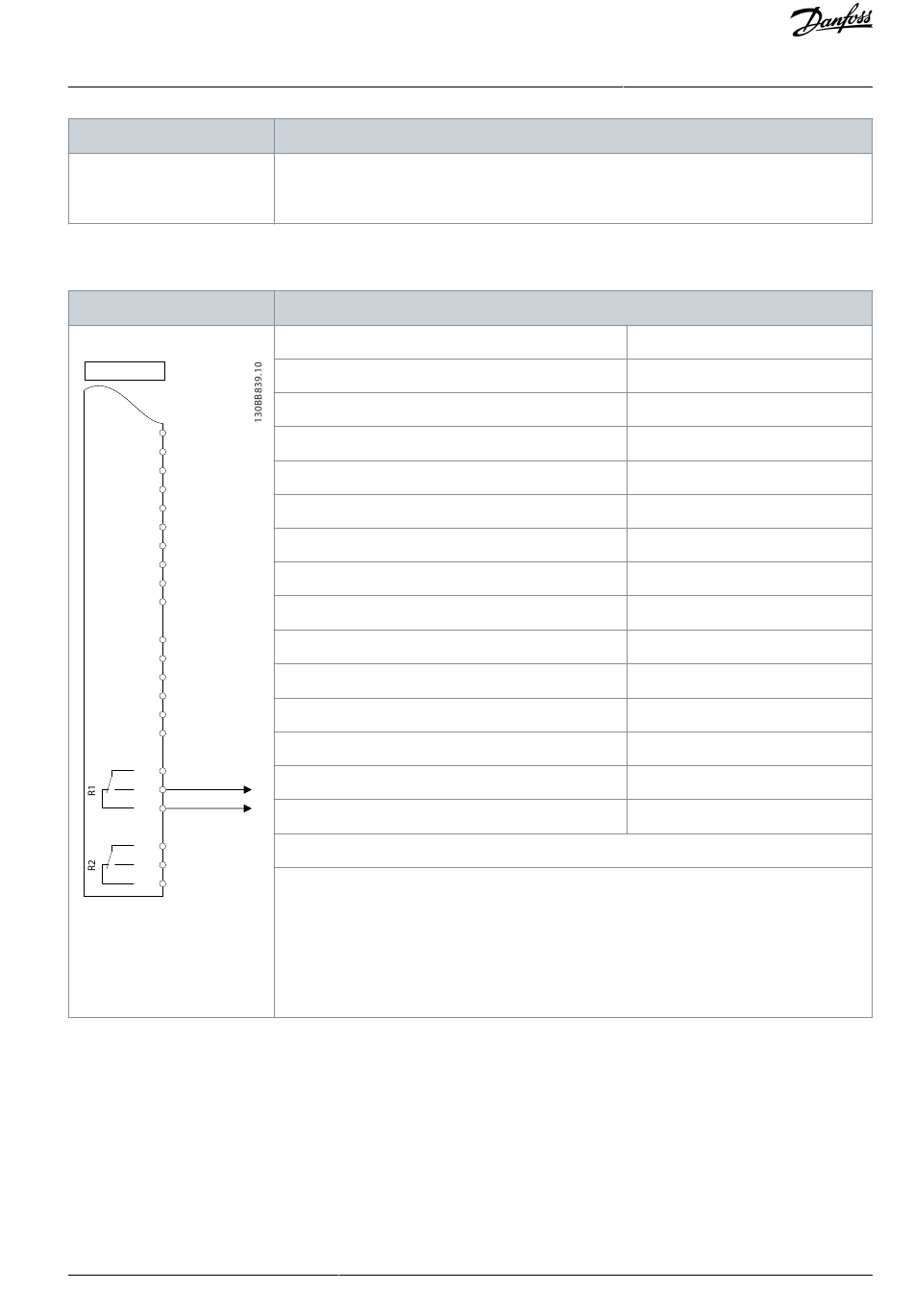

7.1.11 Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
Tabelle 35: Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
Drive
12
+24 V
13
+24 V
18
D IN
19
D IN
20
COM
27
D IN
29
D IN
32
D IN
33
D IN
D IN
37
50
+10 V
A IN
53
A IN
54
COM
55
A OUT
42
COM 39
01
02
03
04
05
06
7.1.12 Anschlusskonfiguration für eine Tauchpumpe
Die Anlage besteht aus einer Tauchpumpe die von einem Danfoss VLT
Der Transmitter sendet ein Istwertsignal (4-20 mA) an den Frequenzumrichter, der durch Regelung der Pumpendrehzahl einen kon-
stanten Druck beibehält. Bei der Auslegung eines Frequenzumrichters für eine Tauchpumpenanwendung müssen Sie einige wich-
tige Aspekte berücksichtigen. Wählen Sie den Frequenzumrichter anhand des Motorstroms aus.
• Beim CAN-Motor befindet sich eine Edelstahlwanne zwischen Rotor und Stator, mit einem größerem Luftspalt mit höherem
magnetischen Widerstand als normale Motoren. Dieses schwächere Feld bewirkt, dass der Motor mit höherem Nennstrom aus-
gelegt wird, als ein normaler Motor mit gleicher Nennleistung. Der spezielle CAN-Motor wird aufgrund der nassen Installations-
Danfoss A/S © 2020.01
Parameter
Verringern Sie zur Deaktivierung der Rückspeisung Parameter 1-90 Thermischer Motorschutz auf
0 %. Wenn die Anwendung Motorbremsleistung verwendet und keine Rückspeisung aktiviert
ist, schaltet das Gerät ab.
Parameter
Funktion
Parameter 4-30 Drehgeberüberwachung Funktion
Parameter 4-31 Drehgeber max. Fehlabweichung
Parameter 4-32 Drehgeber Timeout-Zeit
Parameter 7-00 Drehgeberrückführung
Parameter 17-11 Inkremental Auflösung [Pulse/U]
Parameter 13-00 Smart Logic Controller
Parameter 13-01 SL-Controller Start
Parameter 13-02 SL-Controller Stopp
Parameter 13-10 Vergleicher-Operand
Parameter 13-11 Vergleicher-Funktion
Parameter 13-12 Vergleicher-Wert
Parameter 13-51 SL-Controller-Ereignis
Parameter 13-52 SL-Controller Aktion
Parameter 5-40 Relaisfunktion
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten wird, wird Warnung 90, Istwer-
tüberwachung ausgegeben. Der SLC überwacht Warnung 90, Istwertüberwachung, und wenn
diese wahr wird, wird Relais 1 ausgelöst. Externe Geräte benötigen möglicherweise eine War-
tung. Wenn der Istwertfehler innerhalb von 5 s wieder unter diese Grenze fällt, läuft der Fre-
quenzumrichter weiter, und die Warnung wird ausgeblendet. Setzen Sie Relais 1 durch Drücken
von [Reset] auf dem LCP zurück.
Einstellung
[1] Warnung
100 U/min
5 s
[2] MCB 102
1024*
[1] An
[19] Warnung
[44] [Reset]-Taste
[21] Warnnummer
[1] ≈ (gleich)*
90
[22] Vergleicher 0
[32] Digitalausgang A-AUS
[80] SL-Digitalausgang A
®
AQUA Drive und einem Drucktransmitter gesteuert wird.
AQ275652274277de-000101 / 130R0708 | 79
Beispiele für
Anschlusskonfigurationen
