Einführung zum FC 300
3.3.2 Skalieren von Festsollwerten und
Bussollwerten
Festsollwerte werden gemäß den folgenden Regeln
skaliert:
•
Wenn 3-00 Sollwertbereich : [0] Min. bis Max. ist,
entspricht ein Sollwert von 0 % dem Wert 0
[Einheit], wobei eine beliebige Einheit (UPM, m/s,
bar usw.) zulässig ist, und ein Sollwert von 100 %
entspricht dem Maximum ((3-03 Max. Sollwert ),
(3-02 Minimaler Sollwert)).
•
Wenn 3-00 Sollwertbereich : [1] –Max. bis +Max.
ist, entspricht der Sollwert 0 % dem Wert 0
[Einheit], der Sollwert –100 % entspricht dem
Sollwert –Max. und der Sollwert 100 % entspricht
dem Sollwert Max.
Bussollwerte werden gemäß den folgenden Regeln
skaliert:
•
Wenn 3-00 Sollwertbereich: auf [0] Min. bis Max.
eingestellt ist, gilt für eine maximale Auflösung
des Bussollwerts folgende Busskalierung: der
Sollwert 0 % entspricht dem min. Sollwert und
der Sollwert 100 % entspricht dem max. Sollwert.
•
Wenn 3-00 Sollwertbereich: [1] –Max. bis +Max.,
entspricht der Sollwert -100 % dem Sollwert –
Max. und der Sollwert 100 % entspricht dem
Sollwert Max.
3.3.3 Skalieren von Soll- und Istwerten
(analog und Puls)
Soll- und Istwerte werden auf gleiche Weise von Analog-
und Pulseingängen skaliert. Einziger Unterschied ist, dass
Sollwerte, die über oder unter den angegebenen
"Endpunkten" liegen (P1 und P2 in Abbildung 3.13),
geklammert werden, während dies bei Istwerten nicht der
Fall ist.
FC 300 Projektierungshandbuch
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss

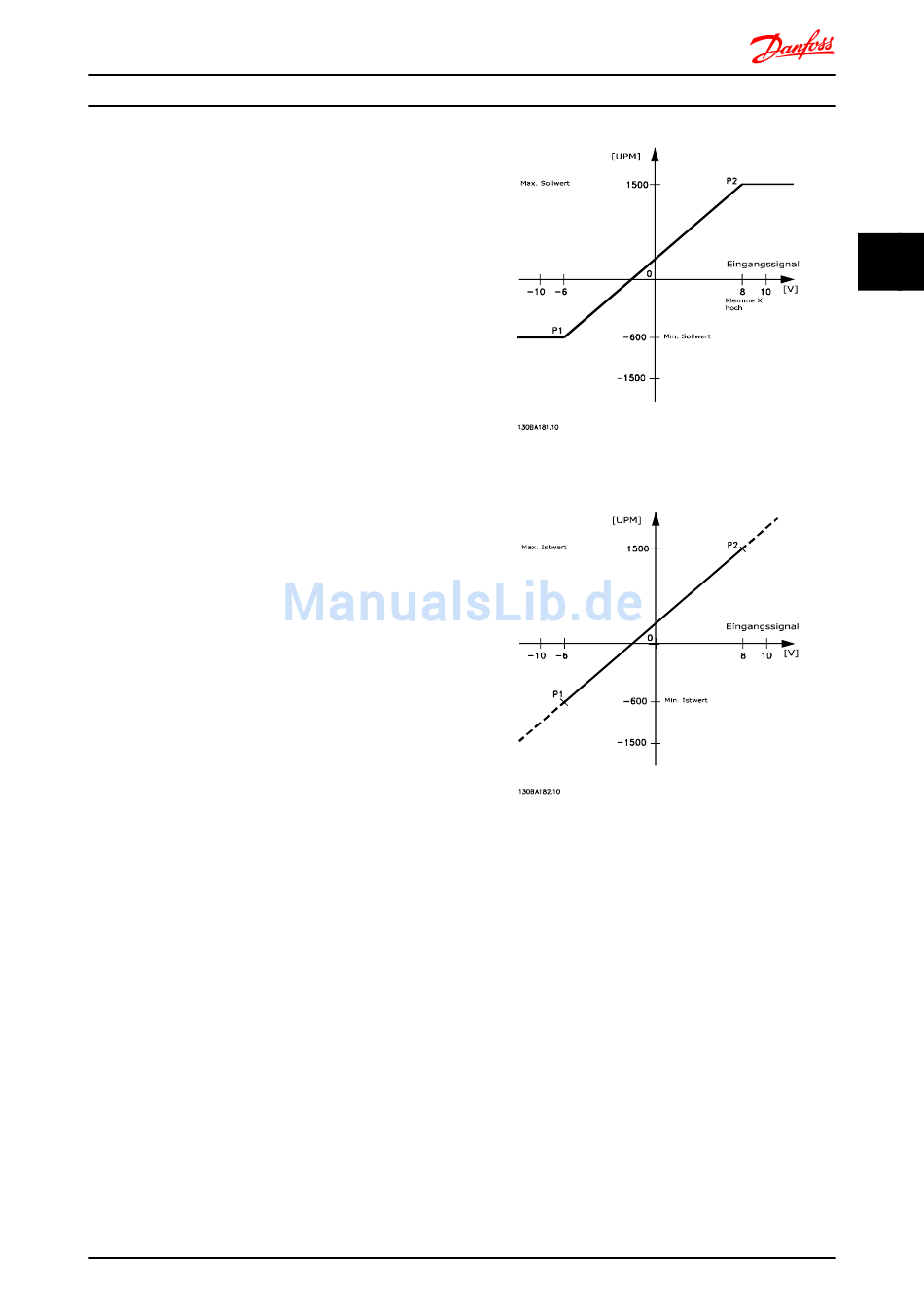

Abbildung 3.13 Skalieren von Soll- und Istwerten (analog und
Puls)
Abbildung 3.14
3 3
