Produktübersicht
P 3-00 Sollwertbereich= [0] Min to Max
2
2
Resultierender Sollwert
P 3-03
P 3-02

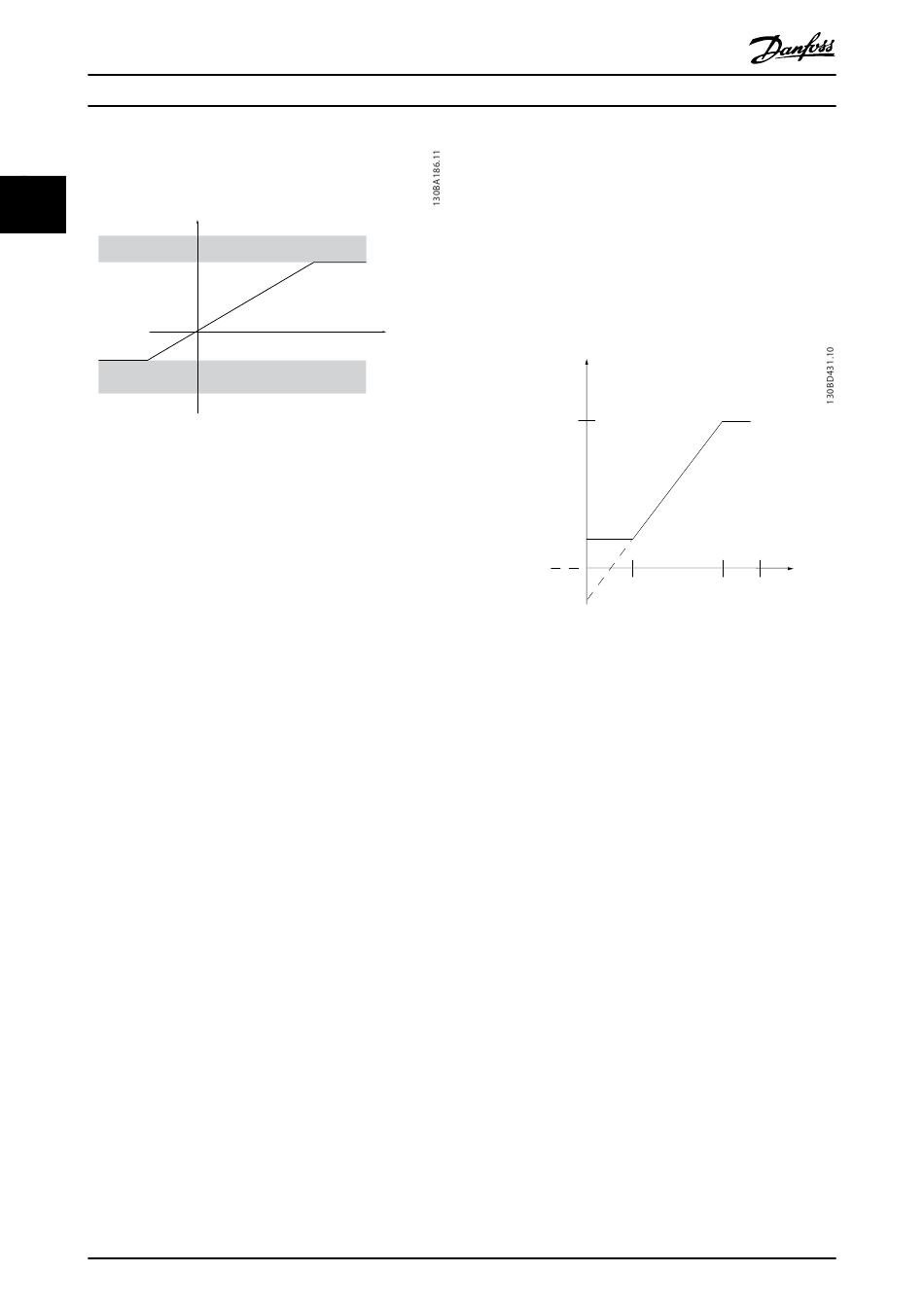

Abbildung 2.17 Die Summe aller Sollwerte, wenn Sie den
minimalen Sollwert auf einen negativen Wert setzen
2.4.2 Skalierung von Festsollwerten und
Bussollwerten
Festsollwerte werden gemäß den folgenden Regeln
skaliert:
•
Wenn Parameter 3-00 Reference Range [0] Min. bis
Max. ist, entspricht ein Sollwert von 0 % dem
Wert 0 [Einheit], wobei eine beliebige Einheit
(UPM, m/s, bar usw.) zulässig ist, und ein Sollwert
von 100 % entspricht dem Maximum (abs.
Parameter 3-03 Maximum Reference), abs
(Parameter 3-02 Minimaler Sollwert)).
•
Wenn Parameter 3-00 Reference Range [1] -Max–
+Max ist, entspricht ein Sollwert von 0 % dem
Wert 0 [Einheit] und ein Sollwert von 100 % dem
maximalen Sollwert.
Bussollwerte werden gemäß den folgenden Regeln
skaliert:
•
Wenn Parameter 3-00 Reference Range [0] Min–Max
ist, entspricht ein Sollwert von 0 % dem
minimalen Sollwert und ein Sollwert von 100%
dem maximalen Sollwert.
•
Wenn Parameter 3-00 Reference Range [1] Min–
+Max ist, entspricht ein Sollwert von -100 % dem
negativen maximalen Sollwert und ein Sollwert
von 100% dem maximalen Sollwert.
24
®
VLT
Midi Drive Frequenzumrichter 280
2.4.3 Skalierung von Analog- und
Soll- und Istwerte werden auf gleiche Weise von Analog-
und Pulseingängen skaliert. Der einzige Unterschied ist,
dass Sollwerte, die über oder unter den angegebenen
Endpunkten liegen (in Abbildung 2.18 P1 und P2),
eingegrenzt werden, während dies bei Istwerten nicht der
Fall ist.
Summe aller
Sollwerte
High reference/
feedback value
Low reference/
feedback value
Abbildung 2.18 Minimale und maximale Endpunkte
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
Pulssollwerten und Istwert
Resource output
[Hz]
50
P1
0
1
P2
Resource input
[V]
8
10
Terminal X
high
MG07B303
