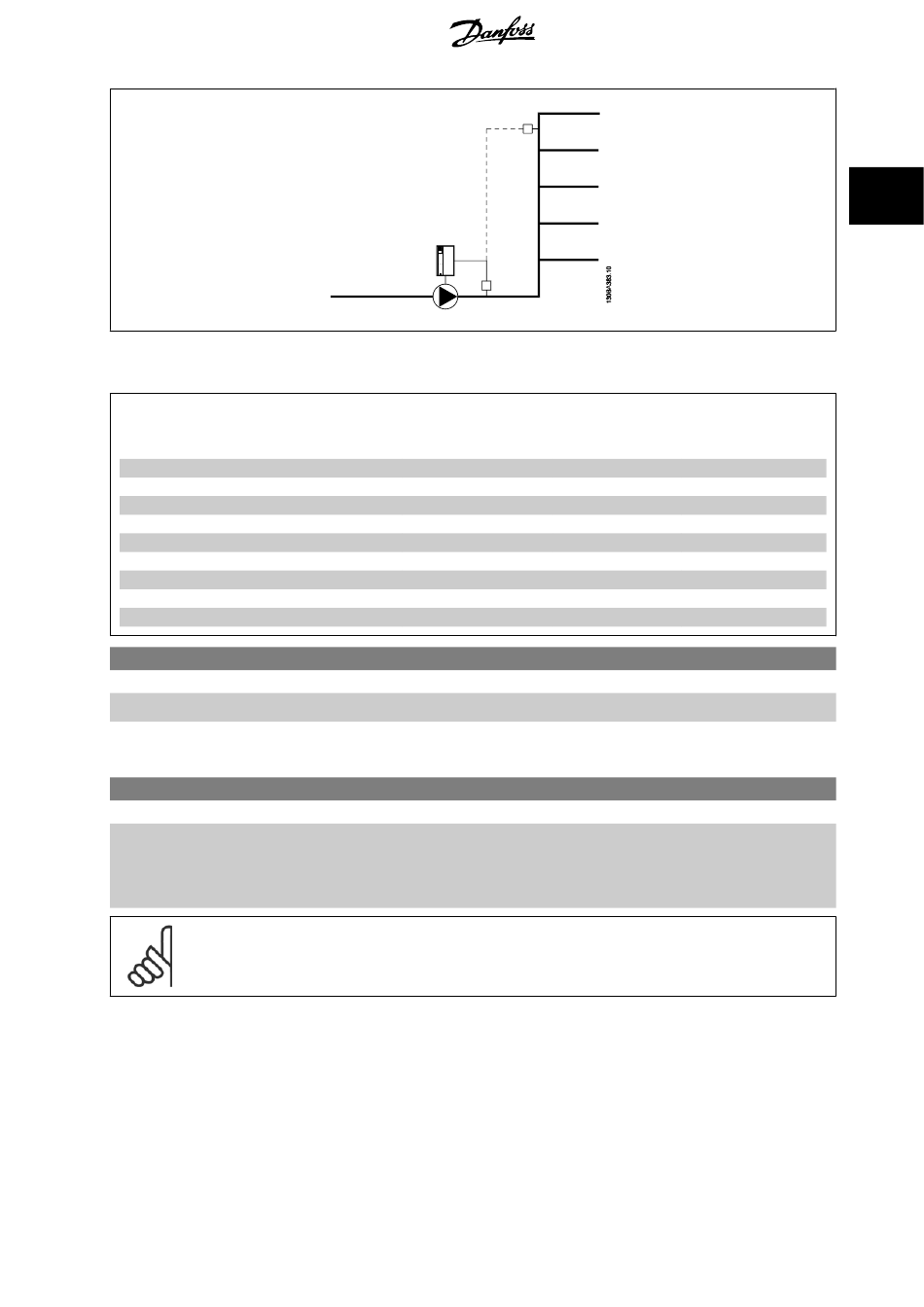

VLT AQUA Drive Programmierungshandbuch
Es gibt zwei Methoden, die eingesetzt werden können. Dies hängt davon ab, ob die Drehzahl (Frequenz) am Systemauslegungspunkt bekannt ist.
Verwendeter Parameter

Durchflussausgleich

Quadr.-lineare Kurvennäherung
Arbeitspunktberechn.
Drehzahl/Frequenz bei No-Flow
Drehzahl/Freq. an Auslegungspunkt
Druck bei No Flow-Drehzahl
Druck bei Nenndrehzahl
Durchfluss an Auslegungspunkt
Durchfluss bei Nenndrehzahl
22-80 Durchflussausgleich
Option:
[0] * Deaktiviert
[1] Aktiviert
22-81 Quadr.-lineare Kurvennäherung
Range:
100 %* [0 - 100 %]
ACHTUNG!
Hinweis: Wird im Betrieb mit Kaskadenregler nicht angezeigt.
Parameter-
nummer
(Par. 22-80)
(Par. 22-81)
(Par. 22-82)
(Par. 22-83/84)
(Par. 22-85/86)
(Par. 22-87)
(Par. 22-88)
(Par. 22-89)
(Par. 22-90)
Funktion:
[0] Deaktiviert : Sollwertausgleich ist nicht aktiv.
Aktiviert:
[1] Sollwertausgleich ist aktiv. Bei Aktivierung dieses Parameters ist durchflusskompen-
sierter Sollwertbetrieb möglich.
Funktion:
Beispiel 1:
Durch Anpassung dieses Parameters kann die Form der Regelkurve verändert werden.
0 = Linear
100 % = Idealform (theoretisch).
®
MG.20.O3.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
2 Parameterbeschreibung
Drehzahl/Frequenz an Drehzahl/Frequenz an
Auslegungspunkt Auslegungspunkt
BEKANNT UNBEKANNT
+
+
+
+
+
+
-
-
-
