14.9

Calculatoren

14.9.1 Calculatoren
Calculatoren
Calculatoren 1 und 2
Die beiden integrierten Logikbausteine Calculator 1 und Calculator 2 beherrschen die
Grundrechenarten und ermöglichen die Anpassung, Berechnung und Umrechnung jedes in
SIMOCODE pro vorhandenen analogen Wertes, z. B.
• Umrechnung der vom Temperaturmodul erfassten Temperatur von K (Kelvin) in °F oder °C
• Umrechnung des Motorstroms von % in A
• Umrechnung der 0/4-20 mA-Signale des Analogmoduls direkt in Füllstände, Drücke oder
Durchflüsse.
Der an den analogen Buchsen anliegende analoge Wert (2 Byte/1 Wort) wird über eine
definierte Formel und über frei wählbare Parameter (Zähler, Nenner, Operatoren, Offsets),
verrechnet. Das Ergebnis der Berechnung wird an der analogen Buchse des Logikbausteins als
analoger Wert (2 Byte/1 Wort) zur weiteren Verarbeitung ausgegeben.
Die Calculatoren bestehen jeweils aus:
• 1 analogen Stecker (Calculator 1) bzw. 2 analogen Steckern (Calculator 2)
• 1 Logik
• 1 analogen Buchse (Calculator-Ausgang).

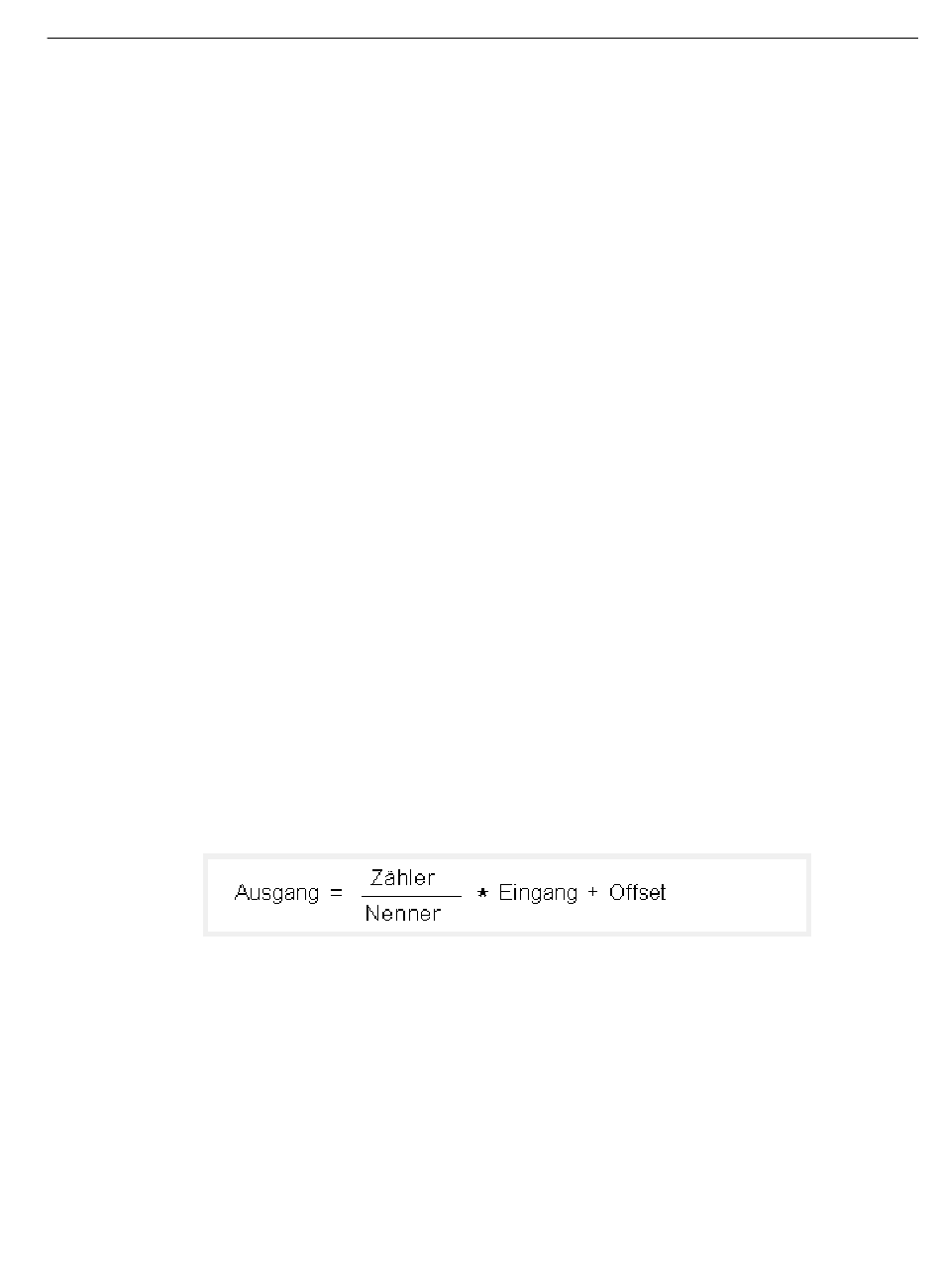

Formel Calculator 1
