PlasmaQuant 9200

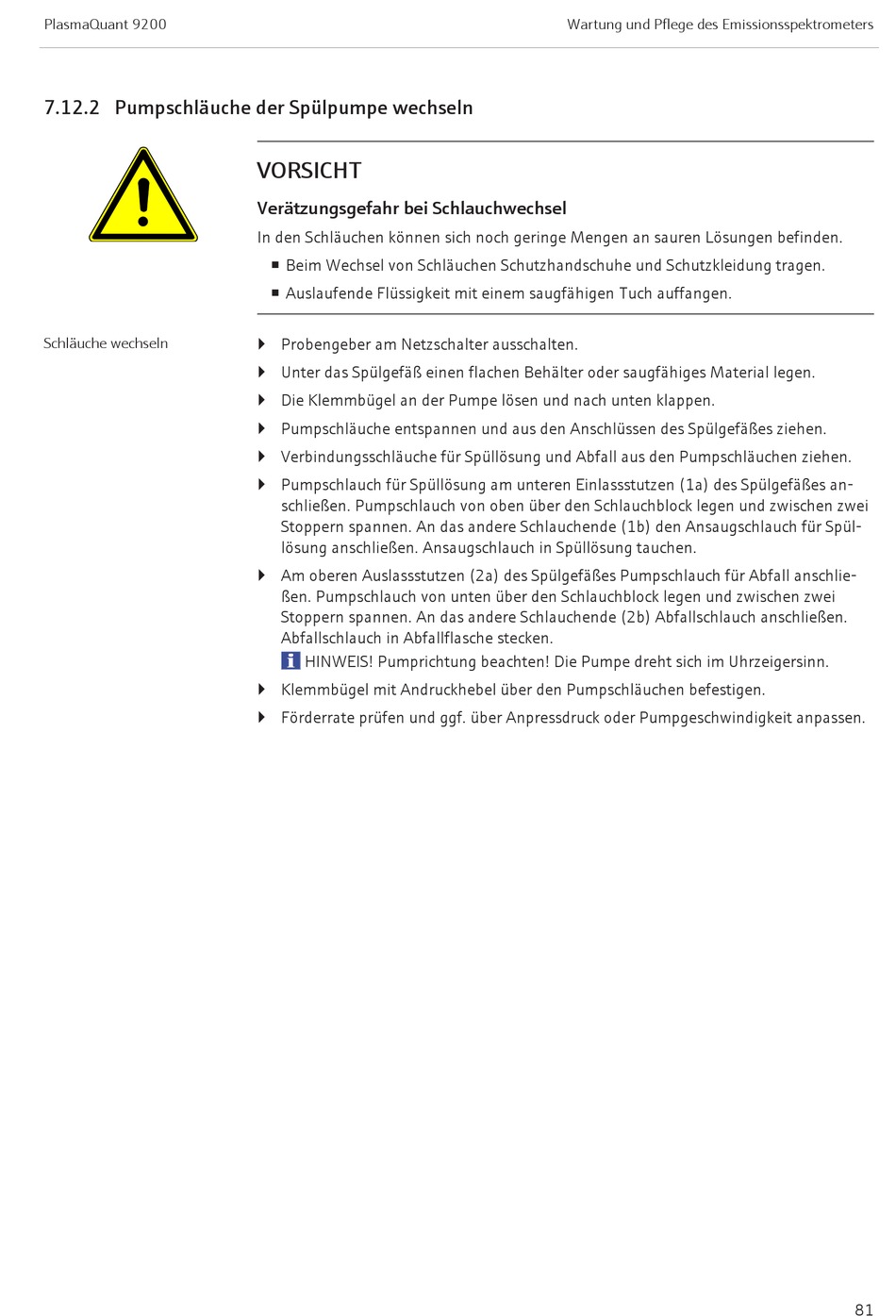

7.12.2 Pumpschläuche der Spülpumpe wechseln

Schläuche wechseln

VORSICHT

Verätzungsgefahr bei Schlauchwechsel

In den Schläuchen können sich noch geringe Mengen an sauren Lösungen befinden.

¡ Beim Wechsel von Schläuchen Schutzhandschuhe und Schutzkleidung tragen.

¡ Auslaufende Flüssigkeit mit einem saugfähigen Tuch auffangen.

} Probengeber am Netzschalter ausschalten.

} Unter das Spülgefäß einen flachen Behälter oder saugfähiges Material legen.

} Die Klemmbügel an der Pumpe lösen und nach unten klappen.

} Pumpschläuche entspannen und aus den Anschlüssen des Spülgefäßes ziehen.

} Verbindungsschläuche für Spüllösung und Abfall aus den Pumpschläuchen ziehen.

} Pumpschlauch für Spüllösung am unteren Einlassstutzen (1a) des Spülgefäßes an-

schließen. Pumpschlauch von oben über den Schlauchblock legen und zwischen zwei

Stoppern spannen. An das andere Schlauchende (1b) den Ansaugschlauch für Spül-

lösung anschließen. Ansaugschlauch in Spüllösung tauchen.

} Am oberen Auslassstutzen (2a) des Spülgefäßes Pumpschlauch für Abfall anschlie-

ßen. Pumpschlauch von unten über den Schlauchblock legen und zwischen zwei

Stoppern spannen. An das andere Schlauchende (2b) Abfallschlauch anschließen.

Abfallschlauch in Abfallflasche stecken.

HINWEIS! Pumprichtung beachten! Die Pumpe dreht sich im Uhrzeigersinn.

} Klemmbügel mit Andruckhebel über den Pumpschläuchen befestigen.

} Förderrate prüfen und ggf. über Anpressdruck oder Pumpgeschwindigkeit anpassen.

Wartung und Pflege des Emissionsspektrometers
