PlasmaQuant 9200
2
1

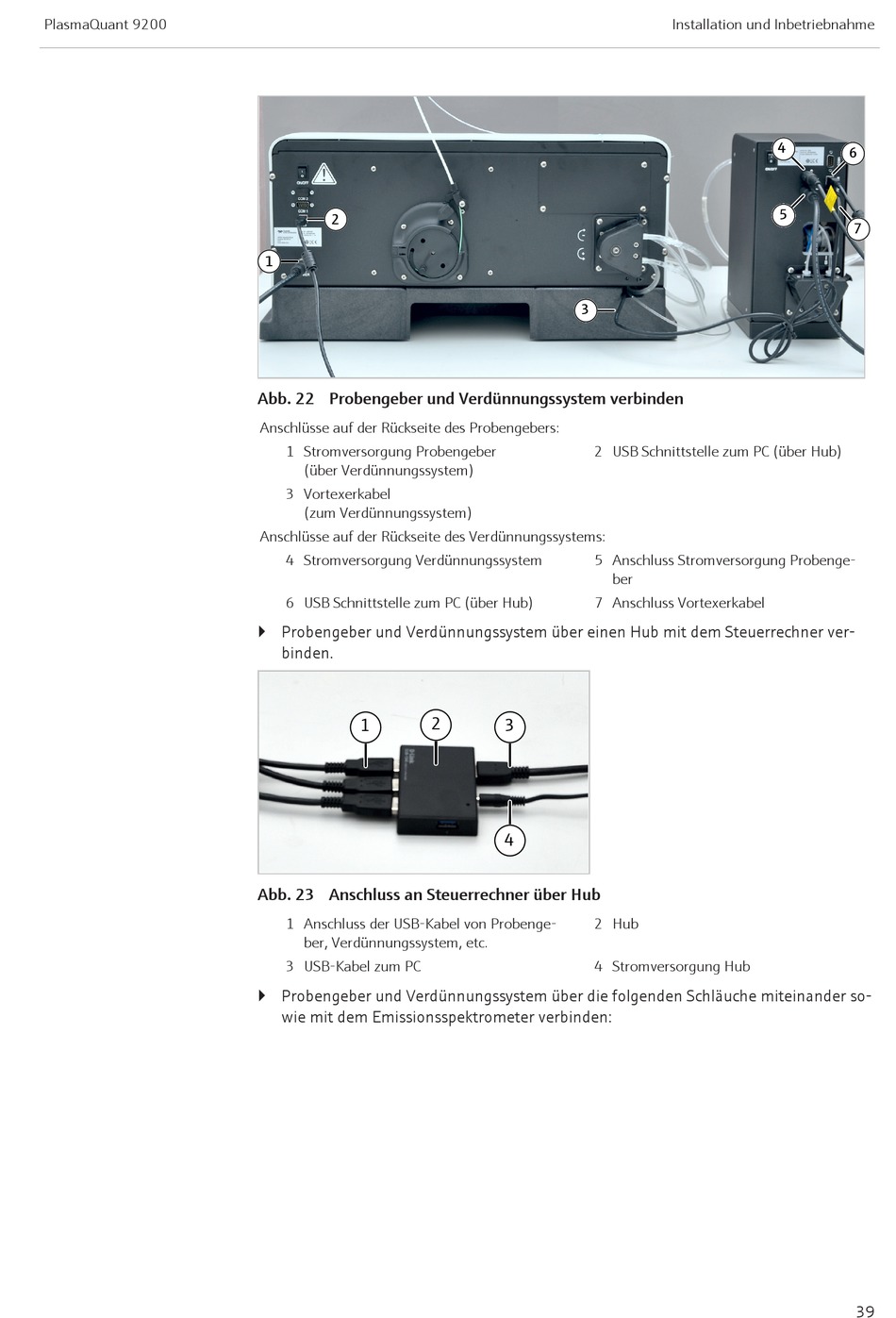

Abb. 22 Probengeber und Verdünnungssystem verbinden
Anschlüsse auf der Rückseite des Probengebers:
1 Stromversorgung Probengeber
(über Verdünnungssystem)
3 Vortexerkabel
(zum Verdünnungssystem)
Anschlüsse auf der Rückseite des Verdünnungssystems:
4 Stromversorgung Verdünnungssystem
6 USB Schnittstelle zum PC (über Hub)
} Probengeber und Verdünnungssystem über einen Hub mit dem Steuerrechner ver-
binden.
1
Abb. 23 Anschluss an Steuerrechner über Hub
1 Anschluss der USB-Kabel von Probenge-
ber, Verdünnungssystem, etc.
3 USB-Kabel zum PC
} Probengeber und Verdünnungssystem über die folgenden Schläuche miteinander so-
wie mit dem Emissionsspektrometer verbinden:
3
2 USB Schnittstelle zum PC (über Hub)
5 Anschluss Stromversorgung Probenge-
7 Anschluss Vortexerkabel
2
3
4
2 Hub
4 Stromversorgung Hub
Installation und Inbetriebnahme
4
5
ber
6
7
39
