Installation und Inbetriebnahme
1
2
3 4
2
1
3
30

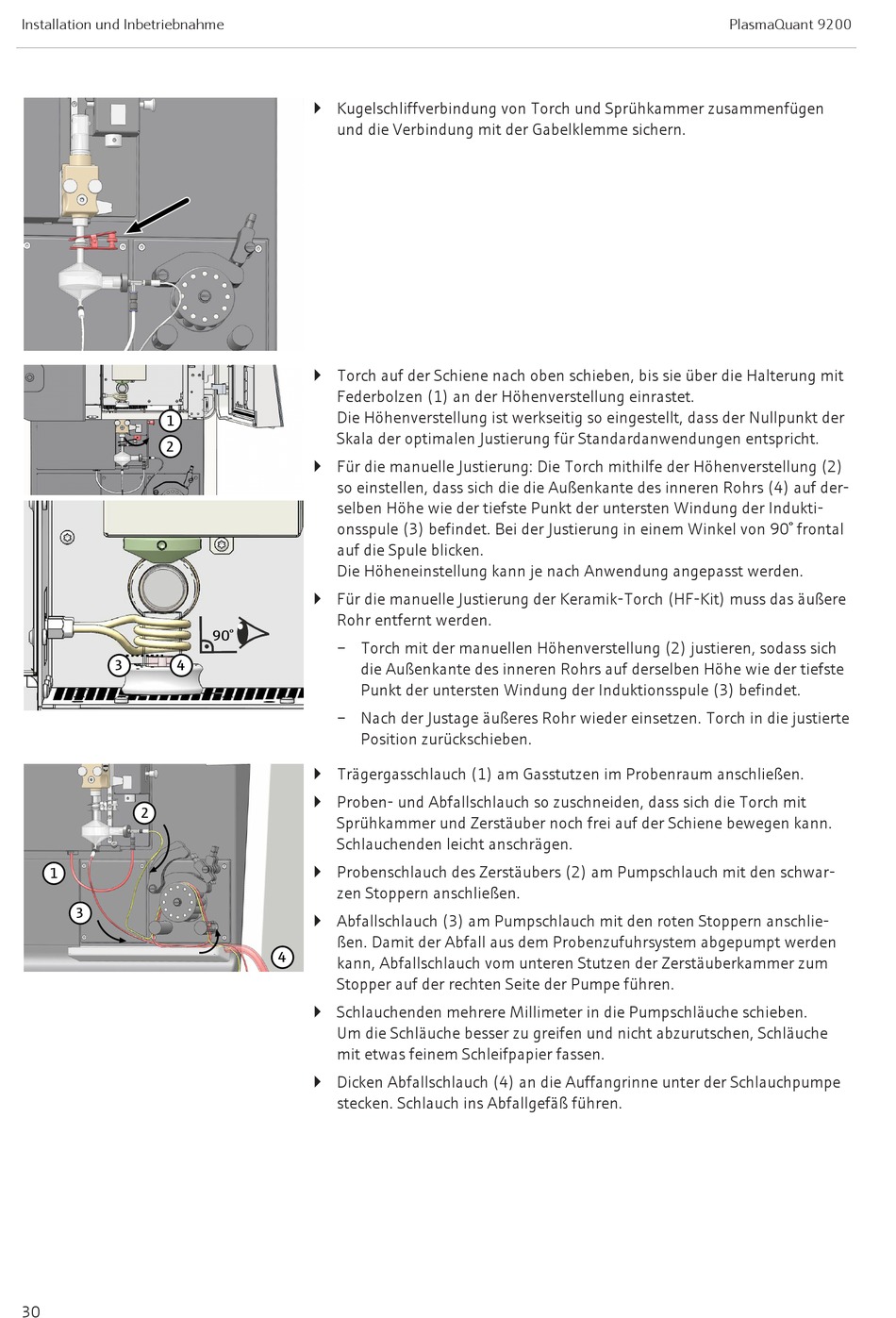

} Kugelschliffverbindung von Torch und Sprühkammer zusammenfügen
und die Verbindung mit der Gabelklemme sichern.
} Torch auf der Schiene nach oben schieben, bis sie über die Halterung mit
Federbolzen (1) an der Höhenverstellung einrastet.
Die Höhenverstellung ist werkseitig so eingestellt, dass der Nullpunkt der
Skala der optimalen Justierung für Standardanwendungen entspricht.
} Für die manuelle Justierung: Die Torch mithilfe der Höhenverstellung (2)
so einstellen, dass sich die die Außenkante des inneren Rohrs (4) auf der-
selben Höhe wie der tiefste Punkt der untersten Windung der Indukti-
onsspule (3) befindet. Bei der Justierung in einem Winkel von 90° frontal
auf die Spule blicken.
Die Höheneinstellung kann je nach Anwendung angepasst werden.
} Für die manuelle Justierung der Keramik-Torch (HF-Kit) muss das äußere
Rohr entfernt werden.
90°
– Torch mit der manuellen Höhenverstellung (2) justieren, sodass sich
die Außenkante des inneren Rohrs auf derselben Höhe wie der tiefste
Punkt der untersten Windung der Induktionsspule (3) befindet.
– Nach der Justage äußeres Rohr wieder einsetzen. Torch in die justierte
Position zurückschieben.
} Trägergasschlauch (1) am Gasstutzen im Probenraum anschließen.
} Proben- und Abfallschlauch so zuschneiden, dass sich die Torch mit
Sprühkammer und Zerstäuber noch frei auf der Schiene bewegen kann.
Schlauchenden leicht anschrägen.
} Probenschlauch des Zerstäubers (2) am Pumpschlauch mit den schwar-
zen Stoppern anschließen.
} Abfallschlauch (3) am Pumpschlauch mit den roten Stoppern anschlie-
ßen. Damit der Abfall aus dem Probenzufuhrsystem abgepumpt werden
4
kann, Abfallschlauch vom unteren Stutzen der Zerstäuberkammer zum
Stopper auf der rechten Seite der Pumpe führen.
} Schlauchenden mehrere Millimeter in die Pumpschläuche schieben.
Um die Schläuche besser zu greifen und nicht abzurutschen, Schläuche
mit etwas feinem Schleifpapier fassen.
} Dicken Abfallschlauch (4) an die Auffangrinne unter der Schlauchpumpe
stecken. Schlauch ins Abfallgefäß führen.
