PlasmaQuant 9200
2
1

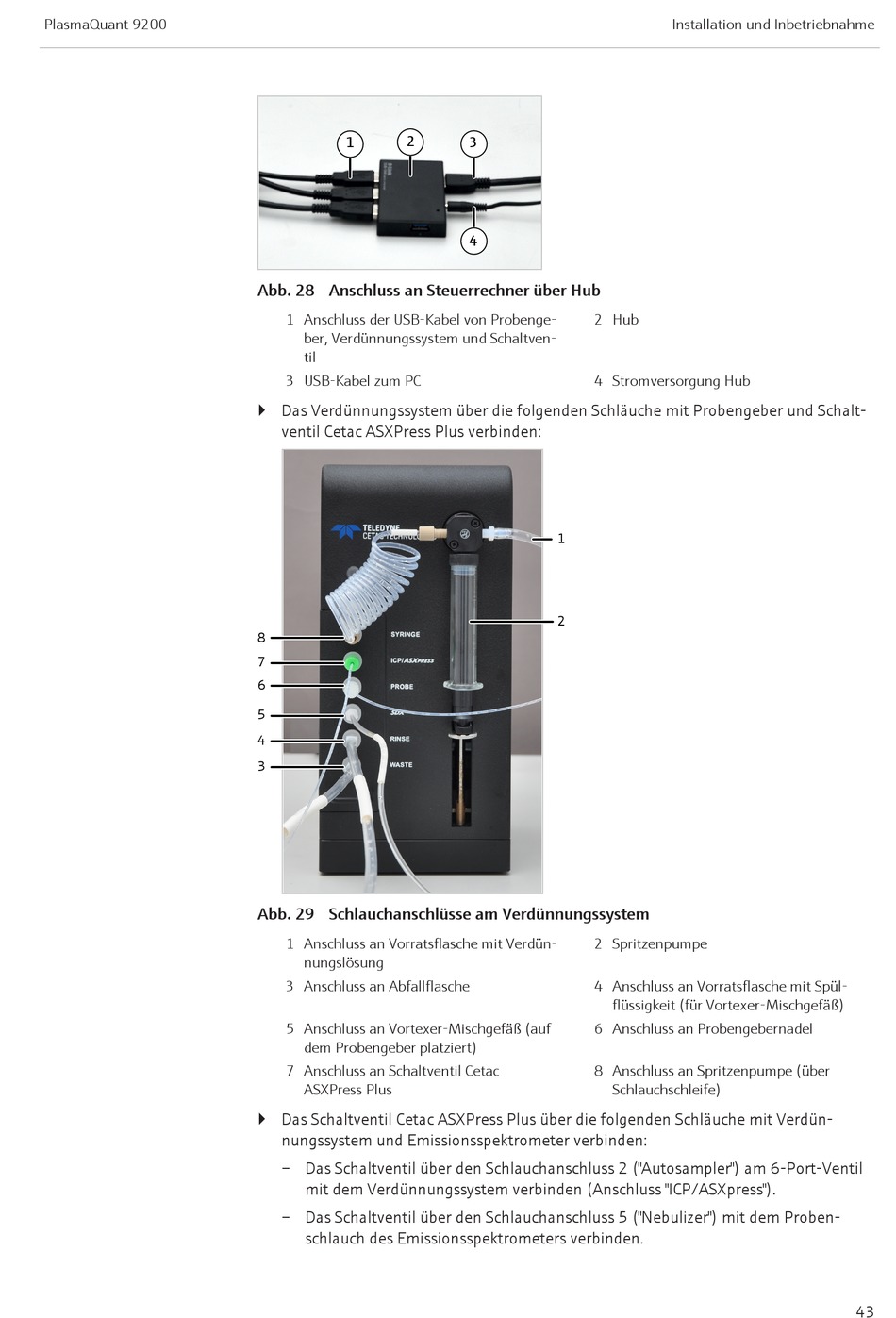

Abb. 28 Anschluss an Steuerrechner über Hub
1 Anschluss der USB-Kabel von Probenge-
ber, Verdünnungssystem und Schaltven-
til
3 USB-Kabel zum PC
} Das Verdünnungssystem über die folgenden Schläuche mit Probengeber und Schalt-
ventil Cetac ASXPress Plus verbinden:
8
7
6
5
4
3
Abb. 29 Schlauchanschlüsse am Verdünnungssystem
1 Anschluss an Vorratsflasche mit Verdün-
nungslösung
3 Anschluss an Abfallflasche
5 Anschluss an Vortexer-Mischgefäß (auf
dem Probengeber platziert)
7 Anschluss an Schaltventil Cetac
ASXPress Plus
} Das Schaltventil Cetac ASXPress Plus über die folgenden Schläuche mit Verdün-
nungssystem und Emissionsspektrometer verbinden:
– Das Schaltventil über den Schlauchanschluss 2 ("Autosampler") am 6-Port-Ventil
mit dem Verdünnungssystem verbinden (Anschluss "ICP/ASXpress").
– Das Schaltventil über den Schlauchanschluss 5 ("Nebulizer") mit dem Proben-
schlauch des Emissionsspektrometers verbinden.
3
4
2 Hub
4 Stromversorgung Hub
1
2
2 Spritzenpumpe
4 Anschluss an Vorratsflasche mit Spül-
flüssigkeit (für Vortexer-Mischgefäß)
6 Anschluss an Probengebernadel
8 Anschluss an Spritzenpumpe (über
Schlauchschleife)
Installation und Inbetriebnahme
43
