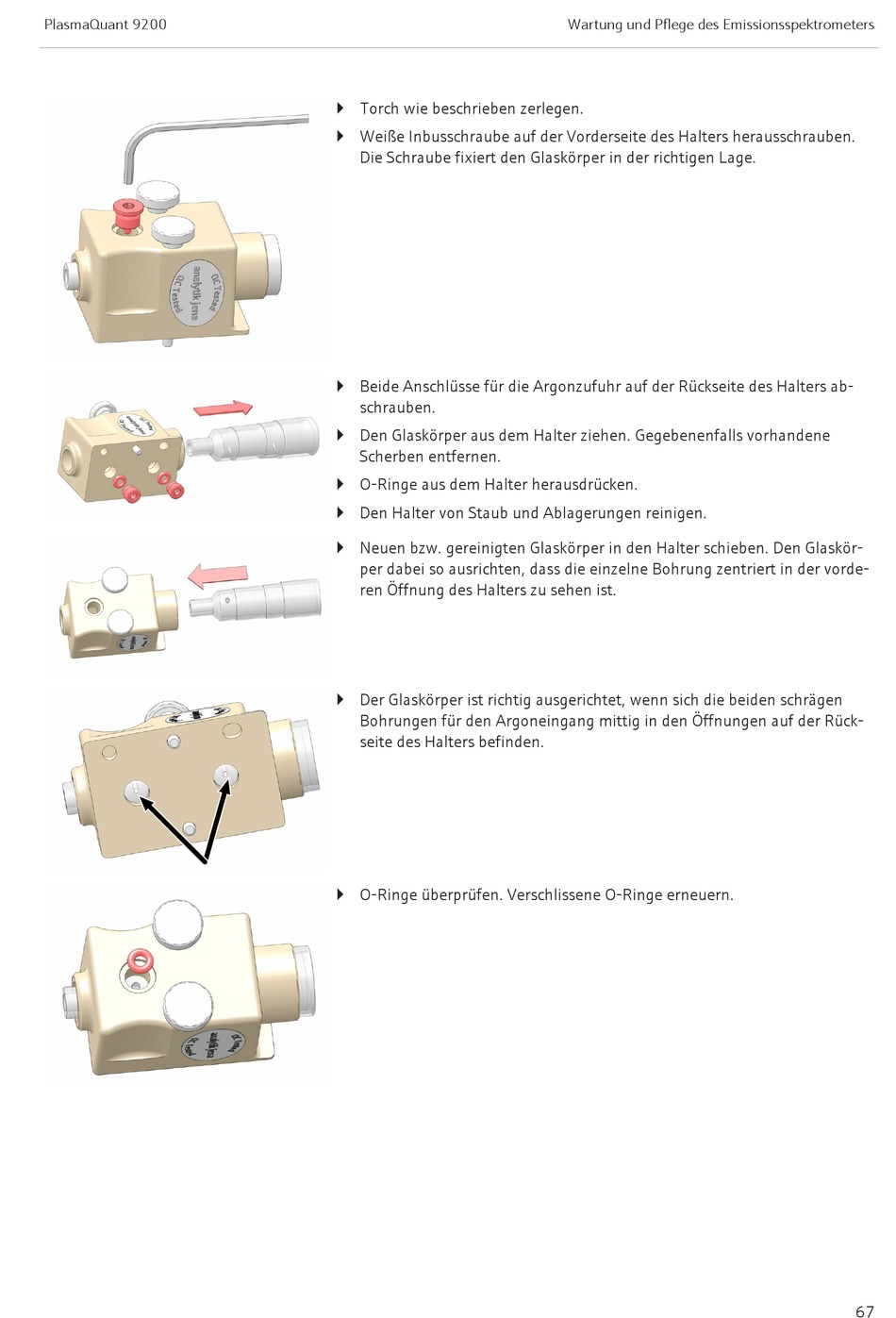

Endress+Hauser Analytik Jena PlasmaQuant 9200 Bedienungsanleitung Seite 67

PlasmaQuant 9200
} Torch wie beschrieben zerlegen.
} Weiße Inbusschraube auf der Vorderseite des Halters herausschrauben.
Die Schraube fixiert den Glaskörper in der richtigen Lage.
} Beide Anschlüsse für die Argonzufuhr auf der Rückseite des Halters ab-
schrauben.
} Den Glaskörper aus dem Halter ziehen. Gegebenenfalls vorhandene
Scherben entfernen.
} O-Ringe aus dem Halter herausdrücken.
} Den Halter von Staub und Ablagerungen reinigen.
} Neuen bzw. gereinigten Glaskörper in den Halter schieben. Den Glaskör-
per dabei so ausrichten, dass die einzelne Bohrung zentriert in der vorde-
ren Öffnung des Halters zu sehen ist.
} Der Glaskörper ist richtig ausgerichtet, wenn sich die beiden schrägen
Bohrungen für den Argoneingang mittig in den Öffnungen auf der Rück-
seite des Halters befinden.
} O-Ringe überprüfen. Verschlissene O-Ringe erneuern.
Wartung und Pflege des Emissionsspektrometers
67
