} Steuereinheit und Probengeber an das elektrische Netz anschließen.
Stroman-
schluss
Ventilbaugruppe
Cetac ASXPress Plus

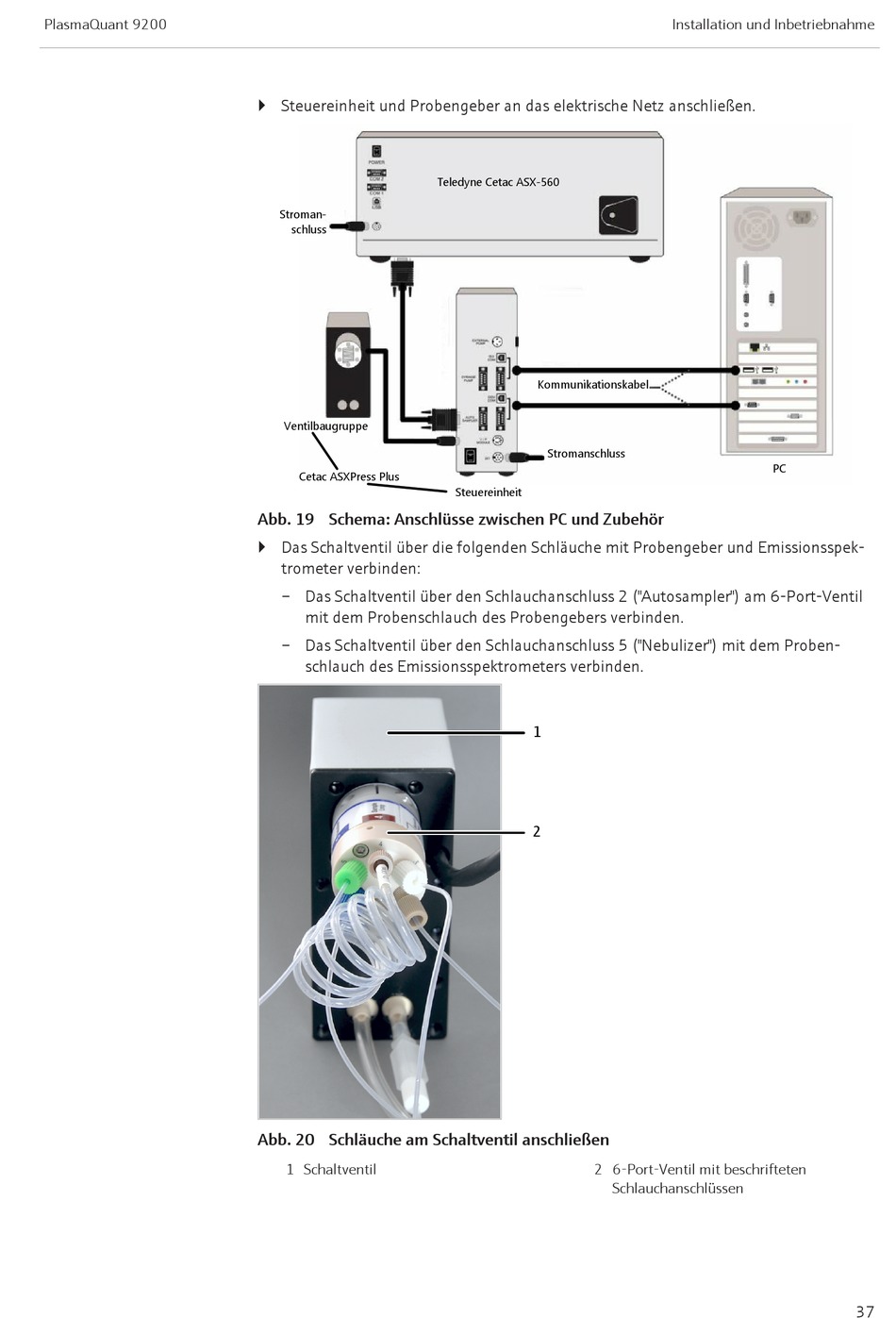

Abb. 19 Schema: Anschlüsse zwischen PC und Zubehör
} Das Schaltventil über die folgenden Schläuche mit Probengeber und Emissionsspek-
trometer verbinden:
– Das Schaltventil über den Schlauchanschluss 2 ("Autosampler") am 6-Port-Ventil
mit dem Probenschlauch des Probengebers verbinden.
– Das Schaltventil über den Schlauchanschluss 5 ("Nebulizer") mit dem Proben-
schlauch des Emissionsspektrometers verbinden.
Abb. 20 Schläuche am Schaltventil anschließen
1 Schaltventil
Teledyne Cetac ASX-560
Kommunikationskabel
Stromanschluss
Steuereinheit
1
2
2 6-Port-Ventil mit beschrifteten
Installation und Inbetriebnahme
PC
Schlauchanschlüssen
