PlasmaQuant 9200
1 2 3

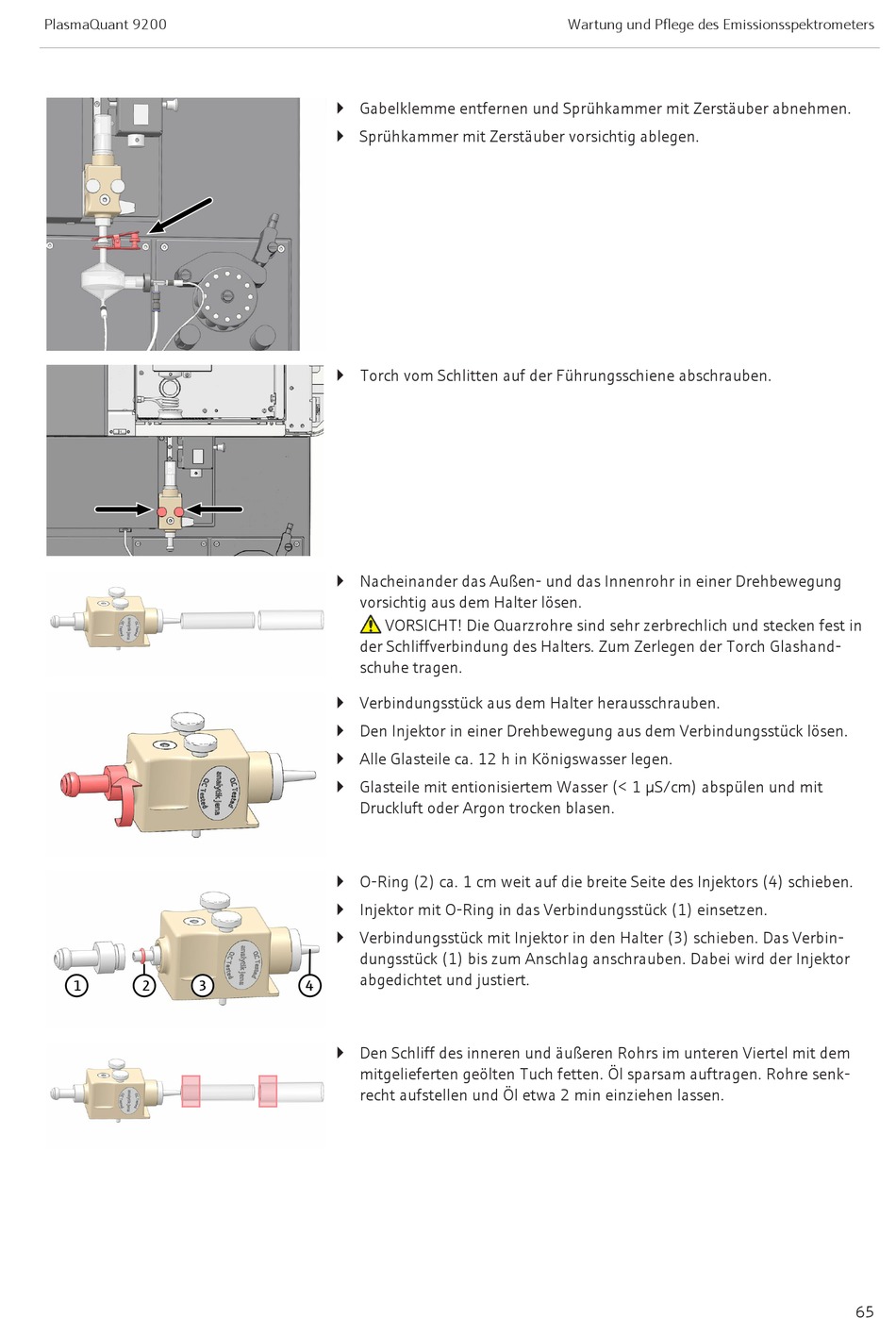

} Gabelklemme entfernen und Sprühkammer mit Zerstäuber abnehmen.
} Sprühkammer mit Zerstäuber vorsichtig ablegen.
} Torch vom Schlitten auf der Führungsschiene abschrauben.
} Nacheinander das Außen- und das Innenrohr in einer Drehbewegung
vorsichtig aus dem Halter lösen.
VORSICHT! Die Quarzrohre sind sehr zerbrechlich und stecken fest in
der Schliffverbindung des Halters. Zum Zerlegen der Torch Glashand-
schuhe tragen.
} Verbindungsstück aus dem Halter herausschrauben.
} Den Injektor in einer Drehbewegung aus dem Verbindungsstück lösen.
} Alle Glasteile ca. 12 h in Königswasser legen.
} Glasteile mit entionisiertem Wasser (< 1 µS/cm) abspülen und mit
Druckluft oder Argon trocken blasen.
} O-Ring (2) ca. 1 cm weit auf die breite Seite des Injektors (4) schieben.
} Injektor mit O-Ring in das Verbindungsstück (1) einsetzen.
} Verbindungsstück mit Injektor in den Halter (3) schieben. Das Verbin-
dungsstück (1) bis zum Anschlag anschrauben. Dabei wird der Injektor
abgedichtet und justiert.
4
} Den Schliff des inneren und äußeren Rohrs im unteren Viertel mit dem
mitgelieferten geölten Tuch fetten. Öl sparsam auftragen. Rohre senk-
recht aufstellen und Öl etwa 2 min einziehen lassen.
Wartung und Pflege des Emissionsspektrometers
65
