PlasmaQuant 9200

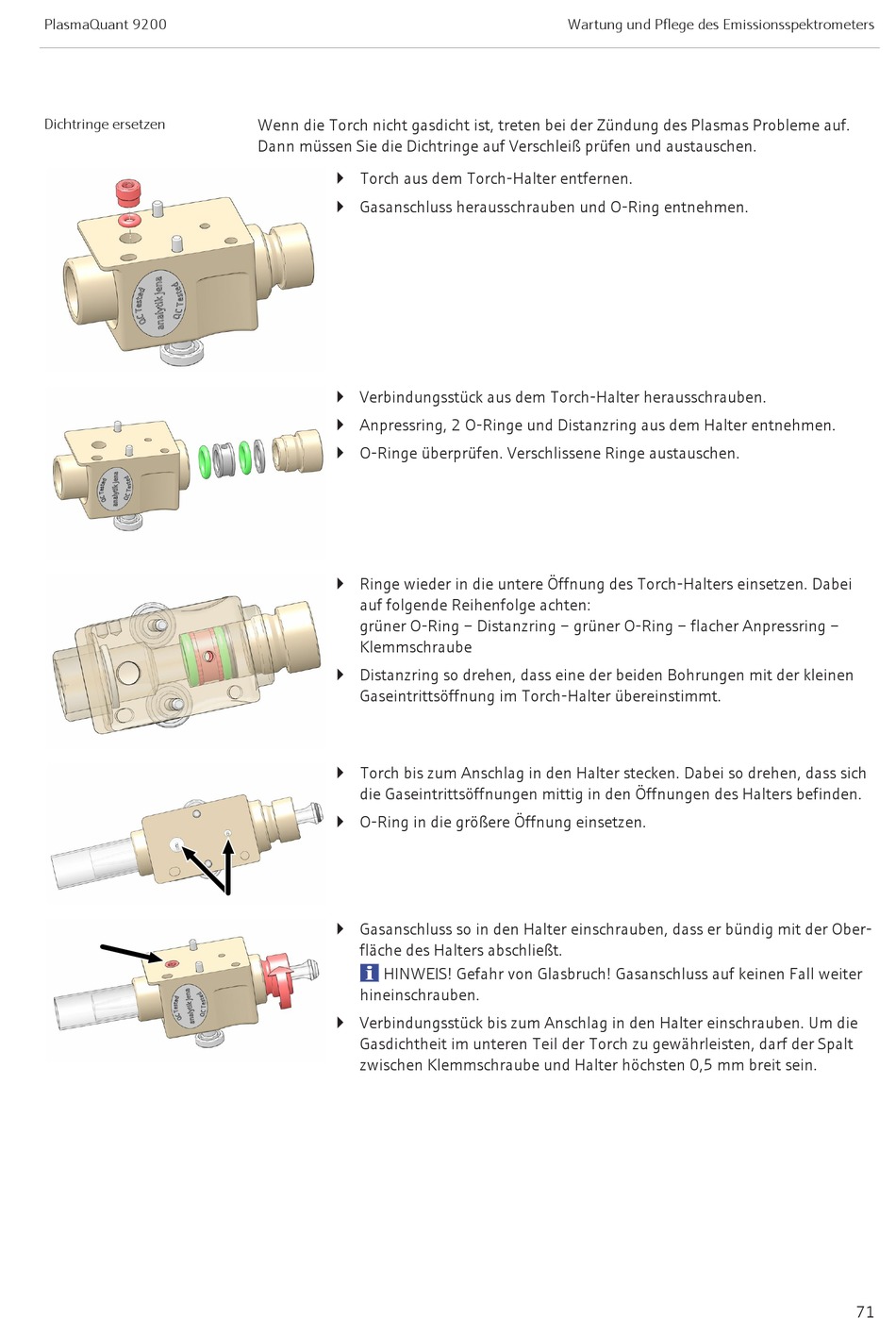

Dichtringe ersetzen Wenn die Torch nicht gasdicht ist, treten bei der Zündung des Plasmas Probleme auf.
Dann müssen Sie die Dichtringe auf Verschleiß prüfen und austauschen.
} Torch aus dem Torch-Halter entfernen.
} Gasanschluss herausschrauben und O-Ring entnehmen.
} Verbindungsstück aus dem Torch-Halter herausschrauben.
} Anpressring, 2 O-Ringe und Distanzring aus dem Halter entnehmen.
} O-Ringe überprüfen. Verschlissene Ringe austauschen.
} Ringe wieder in die untere Öffnung des Torch-Halters einsetzen. Dabei
auf folgende Reihenfolge achten:
grüner O-Ring – Distanzring – grüner O-Ring – flacher Anpressring –
Klemmschraube
} Distanzring so drehen, dass eine der beiden Bohrungen mit der kleinen
Gaseintrittsöffnung im Torch-Halter übereinstimmt.
} Torch bis zum Anschlag in den Halter stecken. Dabei so drehen, dass sich
die Gaseintrittsöffnungen mittig in den Öffnungen des Halters befinden.
} O-Ring in die größere Öffnung einsetzen.
} Gasanschluss so in den Halter einschrauben, dass er bündig mit der Ober-
fläche des Halters abschließt.
HINWEIS! Gefahr von Glasbruch! Gasanschluss auf keinen Fall weiter
hineinschrauben.
} Verbindungsstück bis zum Anschlag in den Halter einschrauben. Um die
Gasdichtheit im unteren Teil der Torch zu gewährleisten, darf der Spalt
zwischen Klemmschraube und Halter höchsten 0,5 mm breit sein.
Wartung und Pflege des Emissionsspektrometers
71
