PlasmaQuant 9200

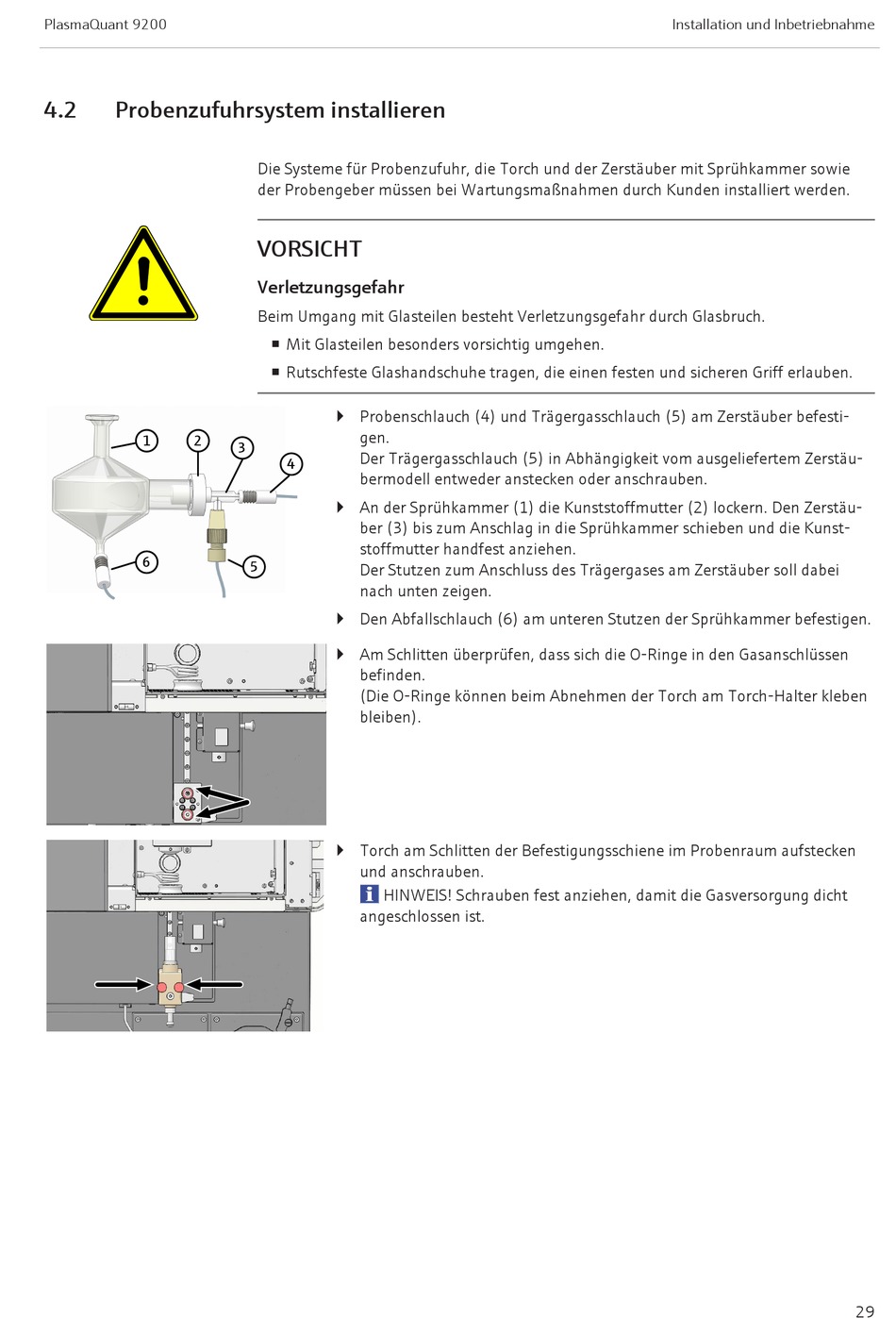

4.2 Probenzufuhrsystem installieren
1 2
6
Die Systeme für Probenzufuhr, die Torch und der Zerstäuber mit Sprühkammer sowie
der Probengeber müssen bei Wartungsmaßnahmen durch Kunden installiert werden.
VORSICHT
Verletzungsgefahr
Beim Umgang mit Glasteilen besteht Verletzungsgefahr durch Glasbruch.
¡ Mit Glasteilen besonders vorsichtig umgehen.
¡ Rutschfeste Glashandschuhe tragen, die einen festen und sicheren Griff erlauben.
} Probenschlauch (4) und Trägergasschlauch (5) am Zerstäuber befesti-
gen.
3
Der Trägergasschlauch (5) in Abhängigkeit vom ausgeliefertem Zerstäu-
4
bermodell entweder anstecken oder anschrauben.
} An der Sprühkammer (1) die Kunststoffmutter (2) lockern. Den Zerstäu-
ber (3) bis zum Anschlag in die Sprühkammer schieben und die Kunst-
stoffmutter handfest anziehen.
5
Der Stutzen zum Anschluss des Trägergases am Zerstäuber soll dabei
nach unten zeigen.
} Den Abfallschlauch (6) am unteren Stutzen der Sprühkammer befestigen.
} Am Schlitten überprüfen, dass sich die O-Ringe in den Gasanschlüssen
befinden.
(Die O-Ringe können beim Abnehmen der Torch am Torch-Halter kleben
bleiben).
} Torch am Schlitten der Befestigungsschiene im Probenraum aufstecken
und anschrauben.
HINWEIS! Schrauben fest anziehen, damit die Gasversorgung dicht
angeschlossen ist.
