Installation und Inbetriebnahme
Softwareunterstützung bei In-
betriebnahme und Wartung
40
8
7
6
5
4
3

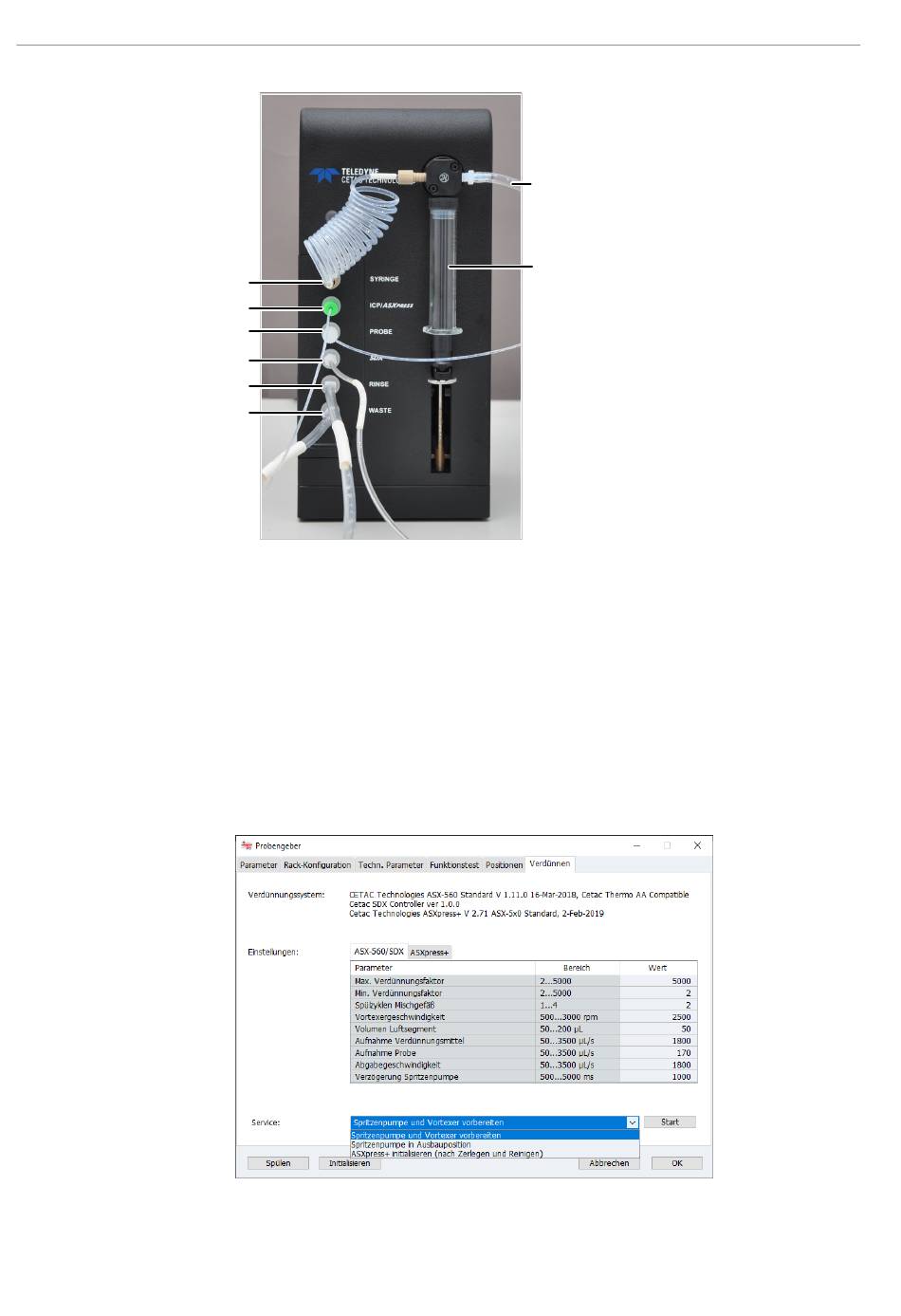

Abb. 24 Schlauchanschlüsse am Verdünnungssystem
1 Anschluss an Vorratsflasche mit Verdün-
nungslösung
3 Anschluss an Abfallflasche
5 Anschluss an Vortexer-Mischgefäß (auf
dem Probengeber platziert)
7 Anschluss an Probenschlauch des Emis-
sionsspektrometers (über Schlauchpum-
pe und Zerstäuber)
Die Steuerung von Probengeber und Verdünnungssystem ist in die Software ASpect PQ
integriert.
Abb. 25 Seite Probengeber, Registerkarte Verdünnen
Für Inbetriebnahme und Wartung des Verdünnungssystems die folgenden Softwarebe-
fehle auf der Registerkarte Verdünnen, im Bereich Service verwenden:
1
2
2 Spritzenpumpe
4 Anschluss an Vorratsflasche mit Spül-
flüssigkeit (für Vortexer-Mischgefäß)
6 Anschluss an Probengebernadel
8 Anschluss an Spritzenpumpe (über
Schlauchschleife)
