Wartung und Pflege des Emissionsspektrometers
7.12 Wartung an Probengeber ASPQ 3300
7.12.1 Kanüle und Probenschlauch wechseln
80
Die Probengeber werden mit einer Kanüle ausgeliefert, an der der Probenschlauch be-
festigt ist. Kanüle und Probenschlauch werden stets miteinander getauscht.
} Probengeber am Netzschalter ausschalten.
} Verbindung zwischen dem Probenschlauch des Probengebers und des Grundgeräts
trennen.
} Probenschlauch vorsichtig aus den Schlauchführungen am Probengeber ziehen.
} Kanüle aus dem Halter am Probengeber schrauben. Kanüle mit Probenschlauch und
Verbindungsstücken aus dem Halter am Probengeber entnehmen.
} Die neue Kanüle mit Probenschlauch vorbereiten:
– Das Verbindungsstück (1) auf den Probenschlauch fädeln.
– Den konischen Dichtkegel mit der schmalen Seite nach unten auf die Kanüle
schieben. Den Dichtkegel in der Nähe des oberen Randes der Kanüle positionie-
ren.
– Die Hohlschraube (3) von unten auf die Kanüle schieben. Hohlschraube und Ver-
bindungsstück (1) miteinander verschrauben.
} Die Kanüle in den Halter des Probengebers einsetzen. Die Kanüle mit dem Verbin-
dungsstück (4) von unten im Halter befestigen. Dafür Verbindungsstücke (1) und (4)
miteinander verschrauben.
} Den Probenschlauch durch die Schlauchführungen am Probengeber fädeln Proben-
geber in Betrieb nehmen.
1 2

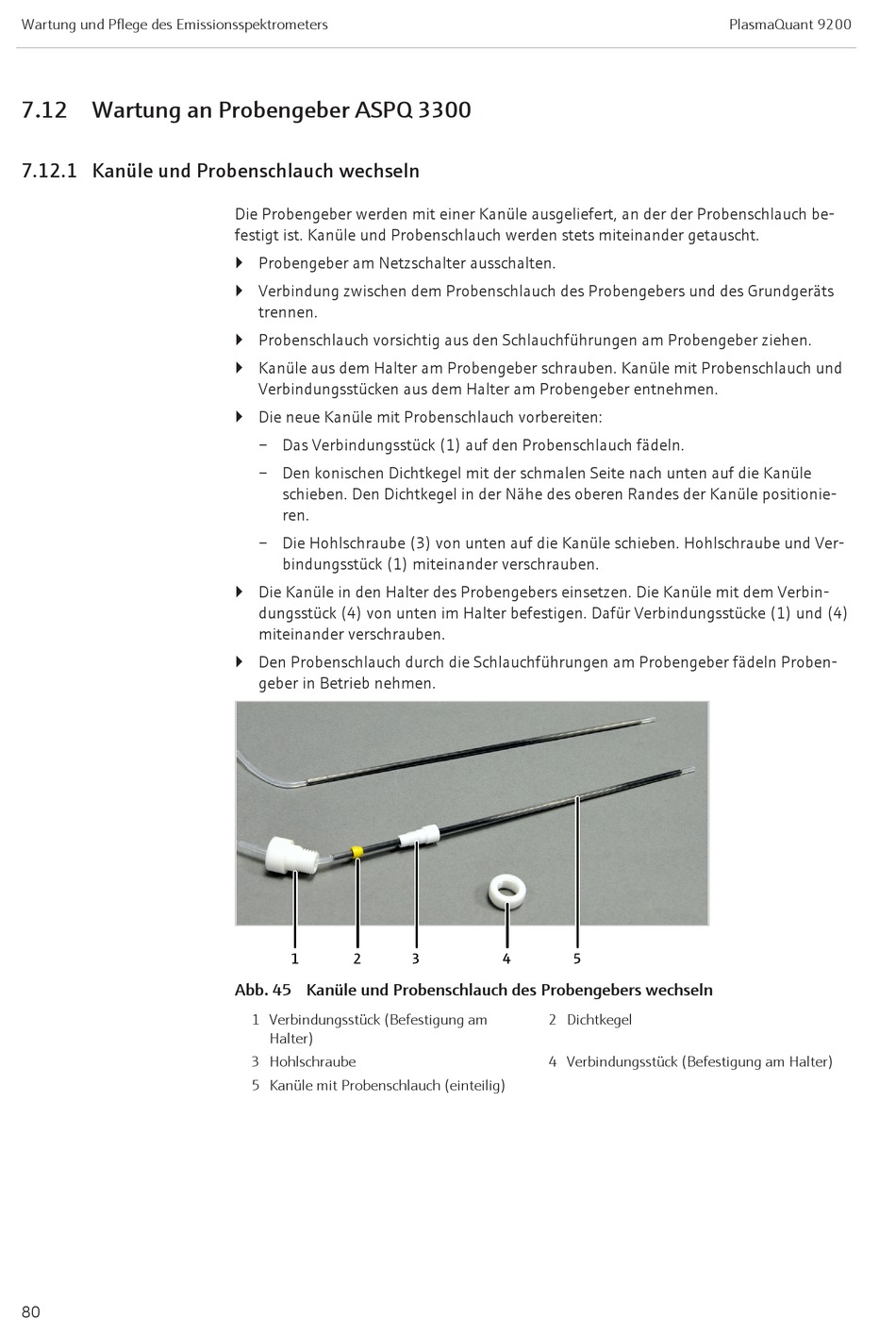

Abb. 45 Kanüle und Probenschlauch des Probengebers wechseln
1 Verbindungsstück (Befestigung am
Halter)
3 Hohlschraube
5 Kanüle mit Probenschlauch (einteilig)
3 4 5
2 Dichtkegel
4 Verbindungsstück (Befestigung am Halter)
