Installation und Inbetriebnahme
4.4.2 Probengeber Teledyne Cetac ASX-560 mit Verdünnungssystem Teledyne Cetac
SDX(HPLD) koppeln
Probengeber und Verdün-
nungssystem anschließen
38
Bei Kopplung von Probengeber und Schaltventil (ohne Verdünnungssystem) steuert die
Software Dashboard das Schaltventil. Die Steuerung des Schaltventils ist nicht in die
Software ASpect PQ integriert.
Für den Betrieb von Probengeber und Schaltventil, ohne Verdünnungssystem:
} Dashboard Software installieren, siehe Benutzerhandbuch des Zubehörs.
} Schaltventil im automatischen Modus betreiben (Voreinstellung).
} Bei Inbetriebnahme: Einstellungen wie die Ladezeit der Probenschleife über die Das-
hboard Software an das Analysensystem anpassen.

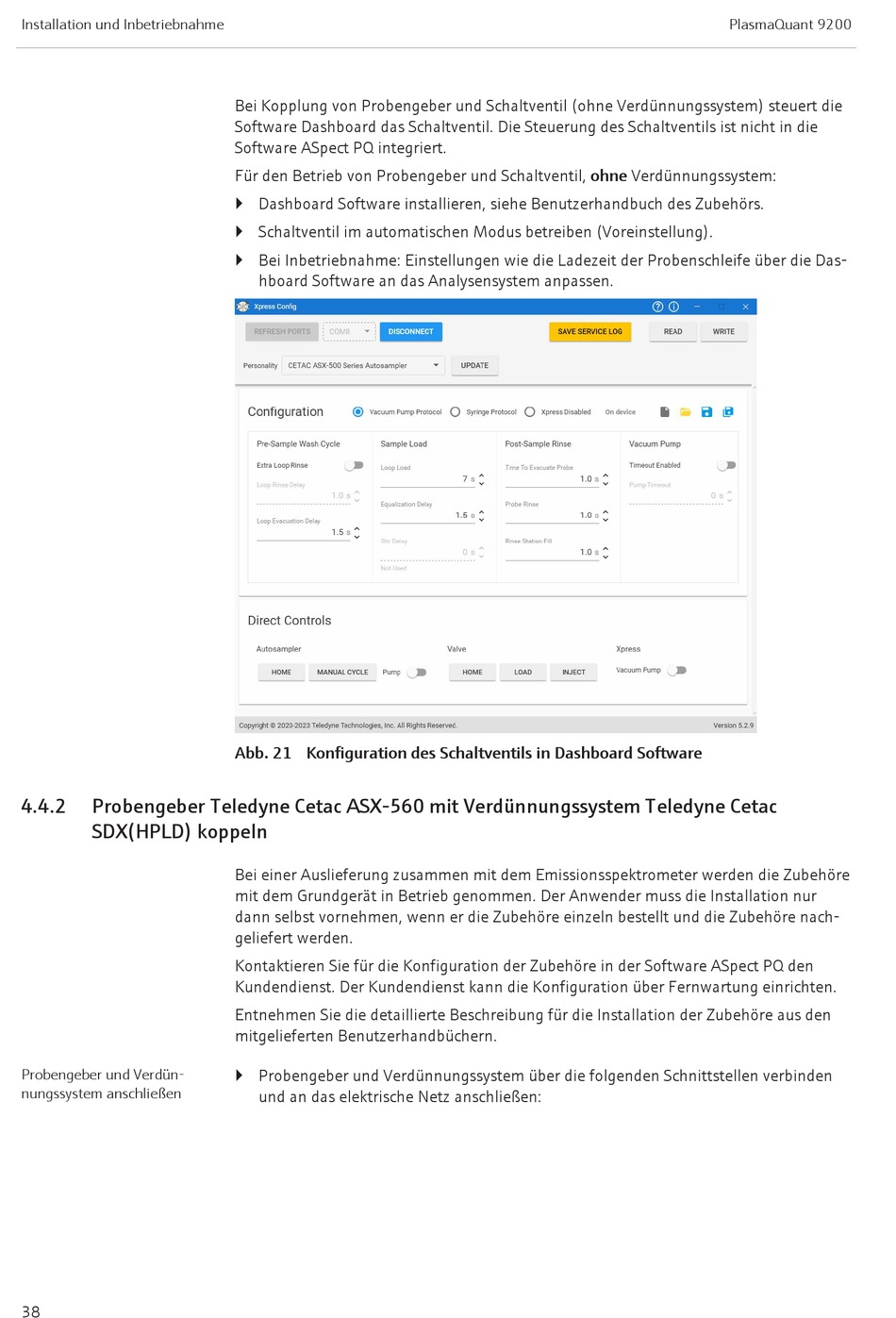

Abb. 21 Konfiguration des Schaltventils in Dashboard Software
Bei einer Auslieferung zusammen mit dem Emissionsspektrometer werden die Zubehöre
mit dem Grundgerät in Betrieb genommen. Der Anwender muss die Installation nur
dann selbst vornehmen, wenn er die Zubehöre einzeln bestellt und die Zubehöre nach-
geliefert werden.
Kontaktieren Sie für die Konfiguration der Zubehöre in der Software ASpect PQ den
Kundendienst. Der Kundendienst kann die Konfiguration über Fernwartung einrichten.
Entnehmen Sie die detaillierte Beschreibung für die Installation der Zubehöre aus den
mitgelieferten Benutzerhandbüchern.
} Probengeber und Verdünnungssystem über die folgenden Schnittstellen verbinden
und an das elektrische Netz anschließen:
PlasmaQuant 9200
