PlasmaQuant 9200

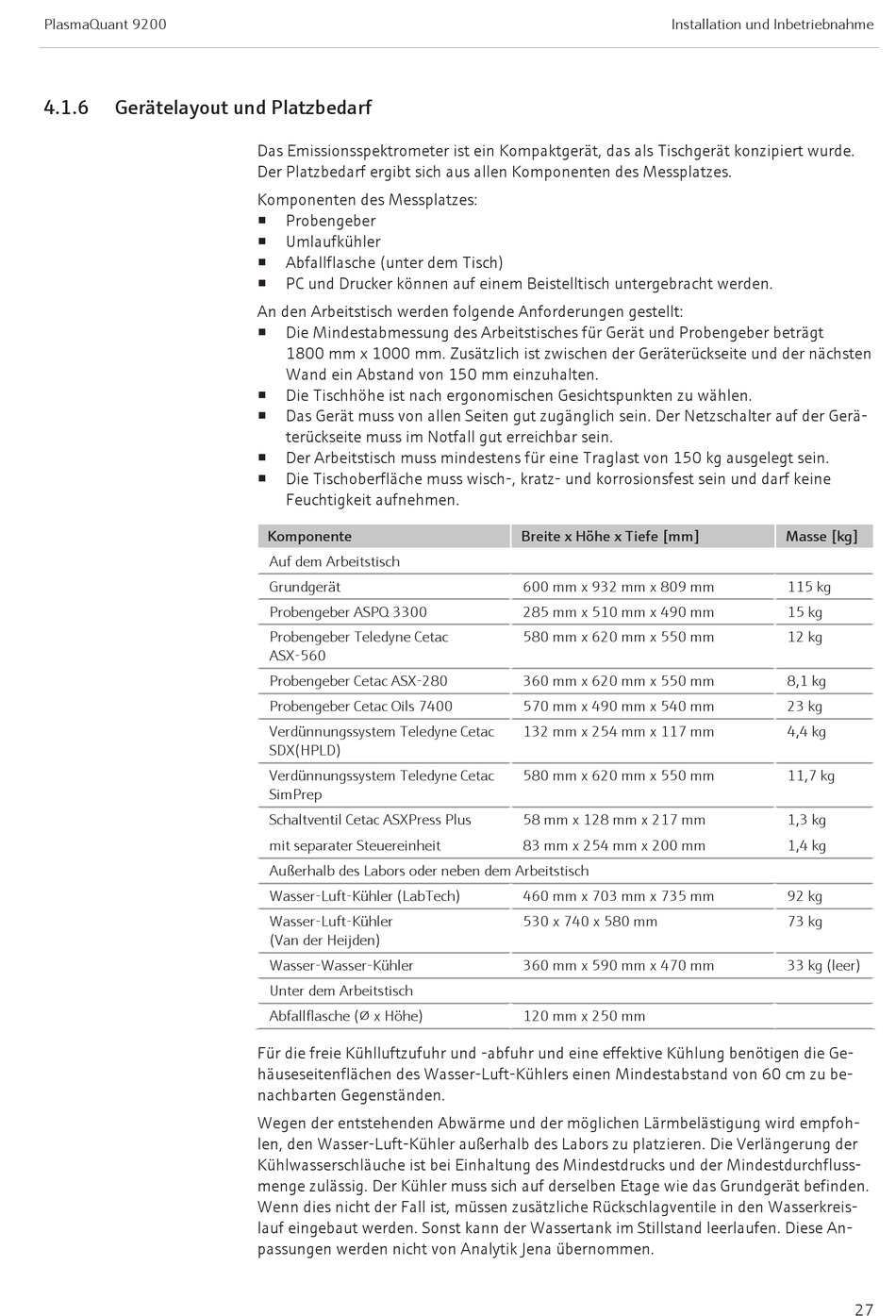

4.1.6 Gerätelayout und Platzbedarf
Das Emissionsspektrometer ist ein Kompaktgerät, das als Tischgerät konzipiert wurde.
Der Platzbedarf ergibt sich aus allen Komponenten des Messplatzes.
Komponenten des Messplatzes:
Probengeber
¡
Umlaufkühler
¡
¡ Abfallflasche (unter dem Tisch)
¡ PC und Drucker können auf einem Beistelltisch untergebracht werden.
An den Arbeitstisch werden folgende Anforderungen gestellt:
¡ Die Mindestabmessung des Arbeitstisches für Gerät und Probengeber beträgt
1800 mm x 1000 mm. Zusätzlich ist zwischen der Geräterückseite und der nächsten
Wand ein Abstand von 150 mm einzuhalten.
Die Tischhöhe ist nach ergonomischen Gesichtspunkten zu wählen.
¡
Das Gerät muss von allen Seiten gut zugänglich sein. Der Netzschalter auf der Gerä-
¡
terückseite muss im Notfall gut erreichbar sein.
¡ Der Arbeitstisch muss mindestens für eine Traglast von 150 kg ausgelegt sein.
¡ Die Tischoberfläche muss wisch-, kratz- und korrosionsfest sein und darf keine
Feuchtigkeit aufnehmen.
Komponente
Auf dem Arbeitstisch
Grundgerät
Probengeber ASPQ 3300
Probengeber Teledyne Cetac
ASX-560
Probengeber Cetac ASX-280
Probengeber Cetac Oils 7400
Verdünnungssystem Teledyne Cetac
SDX(HPLD)
Verdünnungssystem Teledyne Cetac
SimPrep
Schaltventil Cetac ASXPress Plus
mit separater Steuereinheit
Außerhalb des Labors oder neben dem Arbeitstisch
Wasser-Luft-Kühler (LabTech)
Wasser-Luft-Kühler
(Van der Heijden)
Wasser-Wasser-Kühler
Unter dem Arbeitstisch
Abfallflasche (⌀ x Höhe)
Für die freie Kühlluftzufuhr und -abfuhr und eine effektive Kühlung benötigen die Ge-
häuseseitenflächen des Wasser-Luft-Kühlers einen Mindestabstand von 60 cm zu be-
nachbarten Gegenständen.
Wegen der entstehenden Abwärme und der möglichen Lärmbelästigung wird empfoh-
len, den Wasser-Luft-Kühler außerhalb des Labors zu platzieren. Die Verlängerung der
Kühlwasserschläuche ist bei Einhaltung des Mindestdrucks und der Mindestdurchfluss-
menge zulässig. Der Kühler muss sich auf derselben Etage wie das Grundgerät befinden.
Wenn dies nicht der Fall ist, müssen zusätzliche Rückschlagventile in den Wasserkreis-
lauf eingebaut werden. Sonst kann der Wassertank im Stillstand leerlaufen. Diese An-
passungen werden nicht von Analytik Jena übernommen.
Installation und Inbetriebnahme
Breite x Höhe x Tiefe [mm]
600 mm x 932 mm x 809 mm
285 mm x 510 mm x 490 mm
580 mm x 620 mm x 550 mm
360 mm x 620 mm x 550 mm
570 mm x 490 mm x 540 mm
132 mm x 254 mm x 117 mm
580 mm x 620 mm x 550 mm
58 mm x 128 mm x 217 mm
83 mm x 254 mm x 200 mm
460 mm x 703 mm x 735 mm
530 x 740 x 580 mm
360 mm x 590 mm x 470 mm
120 mm x 250 mm
Masse [kg]
115 kg
15 kg
12 kg
8,1 kg
23 kg
4,4 kg
11,7 kg
1,3 kg
1,4 kg
92 kg
73 kg
33 kg (leer)
27
