Installation und Inbetriebnahme
42
2
1

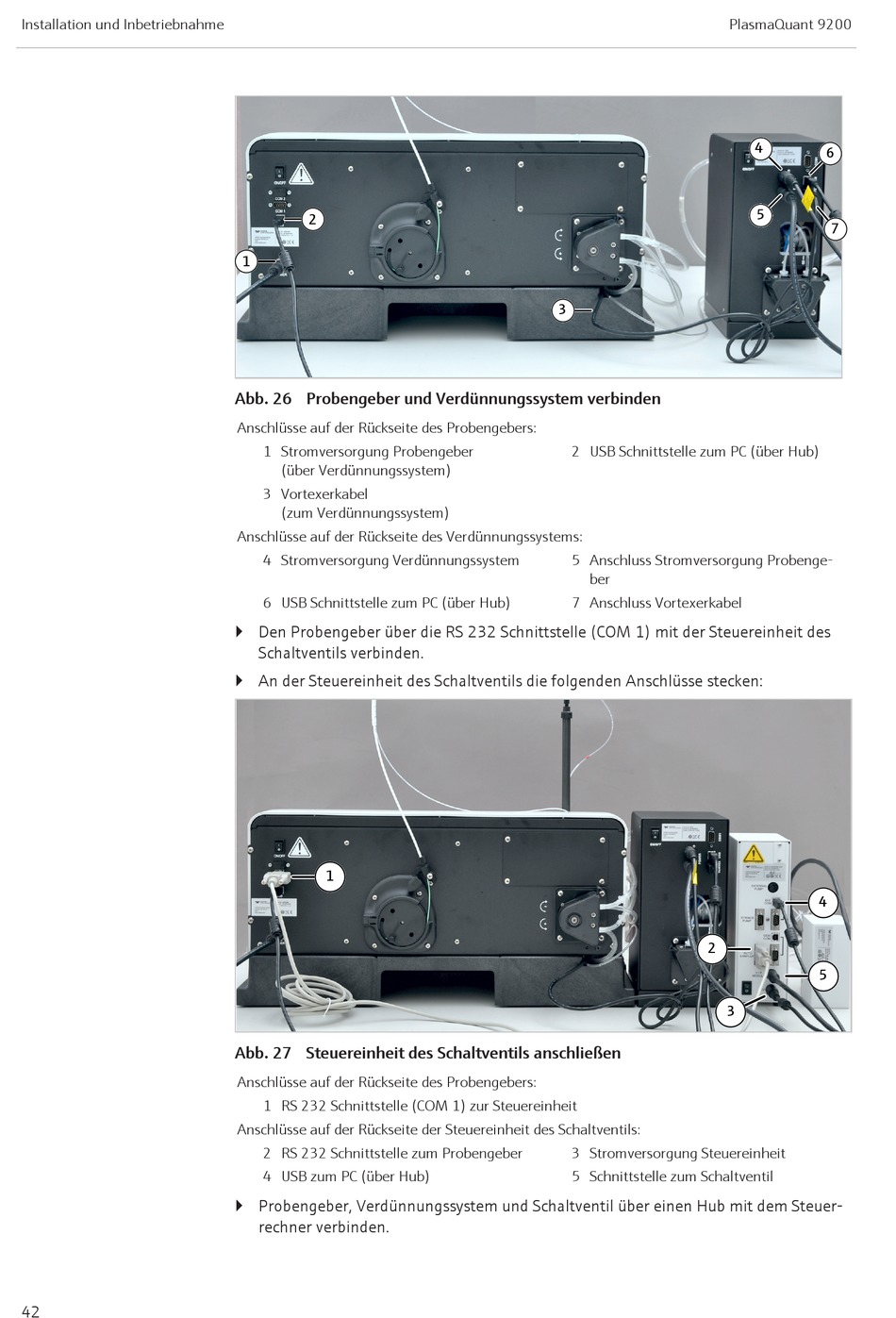

Abb. 26 Probengeber und Verdünnungssystem verbinden
Anschlüsse auf der Rückseite des Probengebers:
1 Stromversorgung Probengeber
(über Verdünnungssystem)
3 Vortexerkabel
(zum Verdünnungssystem)
Anschlüsse auf der Rückseite des Verdünnungssystems:
4 Stromversorgung Verdünnungssystem
6 USB Schnittstelle zum PC (über Hub)
} Den Probengeber über die RS 232 Schnittstelle (COM 1) mit der Steuereinheit des
Schaltventils verbinden.
} An der Steuereinheit des Schaltventils die folgenden Anschlüsse stecken:
1
Abb. 27 Steuereinheit des Schaltventils anschließen
Anschlüsse auf der Rückseite des Probengebers:
1 RS 232 Schnittstelle (COM 1) zur Steuereinheit
Anschlüsse auf der Rückseite der Steuereinheit des Schaltventils:
2 RS 232 Schnittstelle zum Probengeber
4 USB zum PC (über Hub)
} Probengeber, Verdünnungssystem und Schaltventil über einen Hub mit dem Steuer-
rechner verbinden.
3
2 USB Schnittstelle zum PC (über Hub)
5 Anschluss Stromversorgung Probenge-
ber
7 Anschluss Vortexerkabel
2
3
3 Stromversorgung Steuereinheit
5 Schnittstelle zum Schaltventil
PlasmaQuant 9200
4
6
5
7
4
5
