Endress+Hauser Analytik Jena PlasmaQuant 9200 Bedienungsanleitung Seite 44

Installation und Inbetriebnahme
Softwareunterstützung bei In-
betriebnahme und Wartung
44

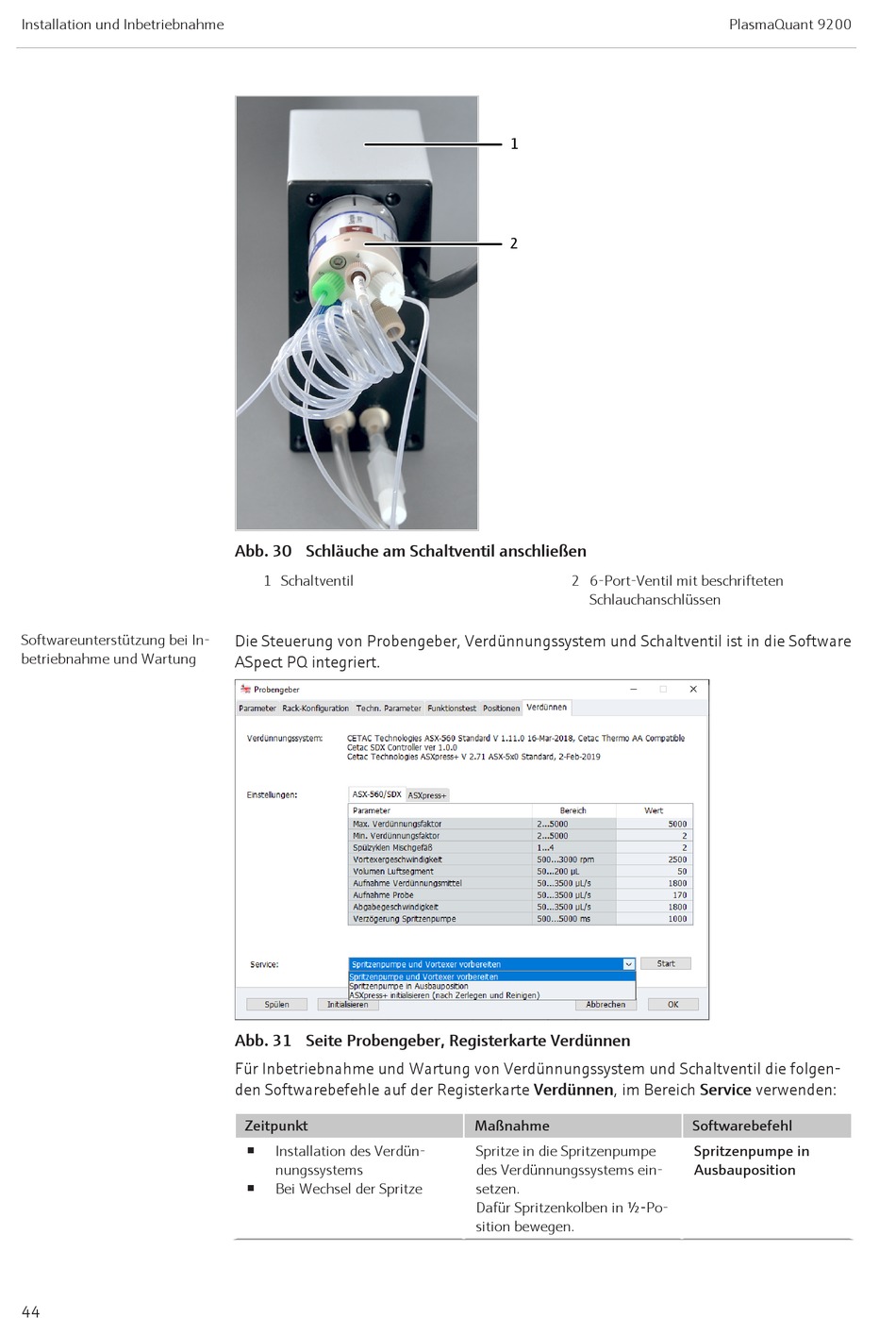

Abb. 30 Schläuche am Schaltventil anschließen
1 Schaltventil
Die Steuerung von Probengeber, Verdünnungssystem und Schaltventil ist in die Software
ASpect PQ integriert.
Abb. 31 Seite Probengeber, Registerkarte Verdünnen
Für Inbetriebnahme und Wartung von Verdünnungssystem und Schaltventil die folgen-
den Softwarebefehle auf der Registerkarte Verdünnen, im Bereich Service verwenden:
Zeitpunkt
Installation des Verdün-
¡
nungssystems
Bei Wechsel der Spritze
¡
1
2
2 6-Port-Ventil mit beschrifteten
Schlauchanschlüssen
Maßnahme
Spritze in die Spritzenpumpe
des Verdünnungssystems ein-
setzen.
Dafür Spritzenkolben in ½‑Po-
sition bewegen.
PlasmaQuant 9200
Softwarebefehl
Spritzenpumpe in
Ausbauposition
